好的，我们来详细解析一下柳工TC800C6（国五）汽车起重机在不同工况下，如何应用其起重性能表来指导实际作业。
首先，请明确一个核心概念：起重性能表是吊车安全作业的生命线，任何一次吊装作业前都必须严格查阅。

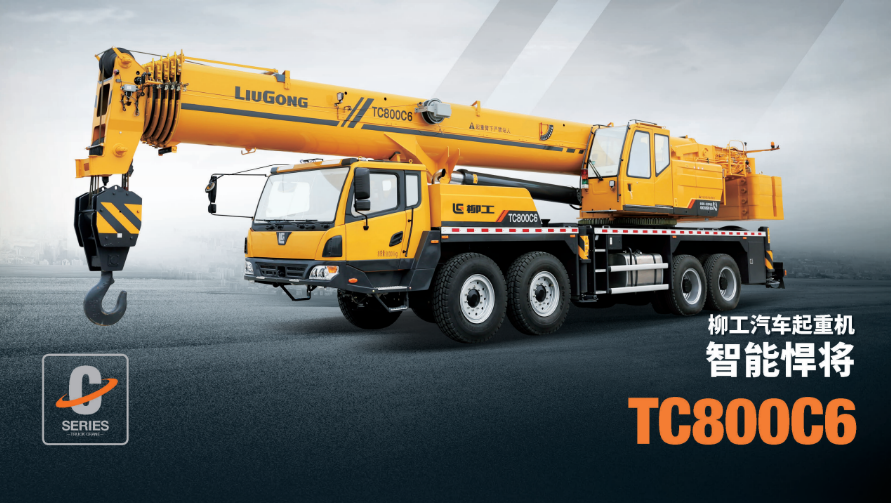

柳工TC800C6是一款80吨级的汽车起重机，其起重性能表会根据不同的起重臂组合（主臂、主臂+副臂）和不同的配重状态分为多个表格。下面我们通过几个典型的工况案例来说明如何应用。
案例一：城市内钢结构吊装（标准主臂工况）
工况描述： 在某工业园区，需要将一批重约18吨的钢梁吊装到离地15米高的厂房柱顶上。现场地面坚实平整。吊车停放位置中心到钢梁安装点的水平距离（即作业半径）经测量约为10米。
应用步骤：
确定工况条件：
- 吊装重量： 18吨
- 作业半径： 10米
- 起升高度： 15米（需考虑吊索具高度，实际要求臂长更高）
- 臂长选择： 主臂即可满足要求。计算所需臂长 ≈ 高度 + 安全余量 ≈ 15米 + 5米（吊索、钩头等）≈ 20米。因此选择主臂21.7米或更长的臂节组合。
查阅性能表：
- 找到 “主臂起重性能表” （通常对应全配重状态）。
- 在表格的左侧“臂长”列中找到 21.7米 这一行。
- 在表格上方“半径”列中找到 10米 这一列。
- 行与列交叉的格子里的数字，即为该工况下的额定起重量。我们假设查到的数字是 23.5吨。
性能分析与决策：
- 对比： 额定起重量（23.5吨） > 吊装重量（18吨）。
- 安全裕度检查： (23.5 - 18) / 23.5 ≈ 23.4%，有足够的安全裕度（通常要求不超过额定载荷的75%-90%，视情况而定，此处满足）。
- 结论： 此工况安全，可以作业。
- 注意事项： 作业前需支好全配重，打好支腿，确保地面坚实。吊装过程中要缓慢平稳，避免突然转向或变幅。
案例二：高空设备安装（主臂+副臂工况）
工况描述： 在郊外变电站，需要将一个重约5吨的变压器设备吊装到35米高的支架上。由于周围有障碍物，吊车只能在较远位置停放，作业半径达到20米。
应用步骤：
确定工况条件：
- 吊装重量： 5吨
- 作业半径： 20米
- 起升高度： 35米（主臂长度已无法满足，必须使用副臂）。
- 臂长选择： 主臂全伸（假设为40.8米） + 副臂（例如17米副臂，安装角通常有30°或15°等）。总臂长可达近58米。
查阅性能表：
- 找到 “主臂+副臂起重性能表”。这个表格会更复杂，需要指定主臂长度、副臂长度和副臂安装角度。
- 选择组合：主臂40.8米 + 副臂17米 + 安装角30°（这个角度比15°的起重性能更好）。
- 在对应此组合的表格中，查找半径20米对应的额定起重量。我们假设查到的数字是 6.2吨。
性能分析与决策：
- 对比： 额定起重量（6.2吨） > 吊装重量（5吨）。
- 安全裕度检查： 裕度较小，(6.2 - 5) / 6.2 ≈ 19%。此工况非常关键，接近临界状态。
- 结论与风险控制：
- 理论上可行，但风险较高。 必须采取严格措施：
- 精确计算重量： 确保设备重量（包括吊钩、索具）绝对不超过5吨。
- 平稳操作： 严禁任何
