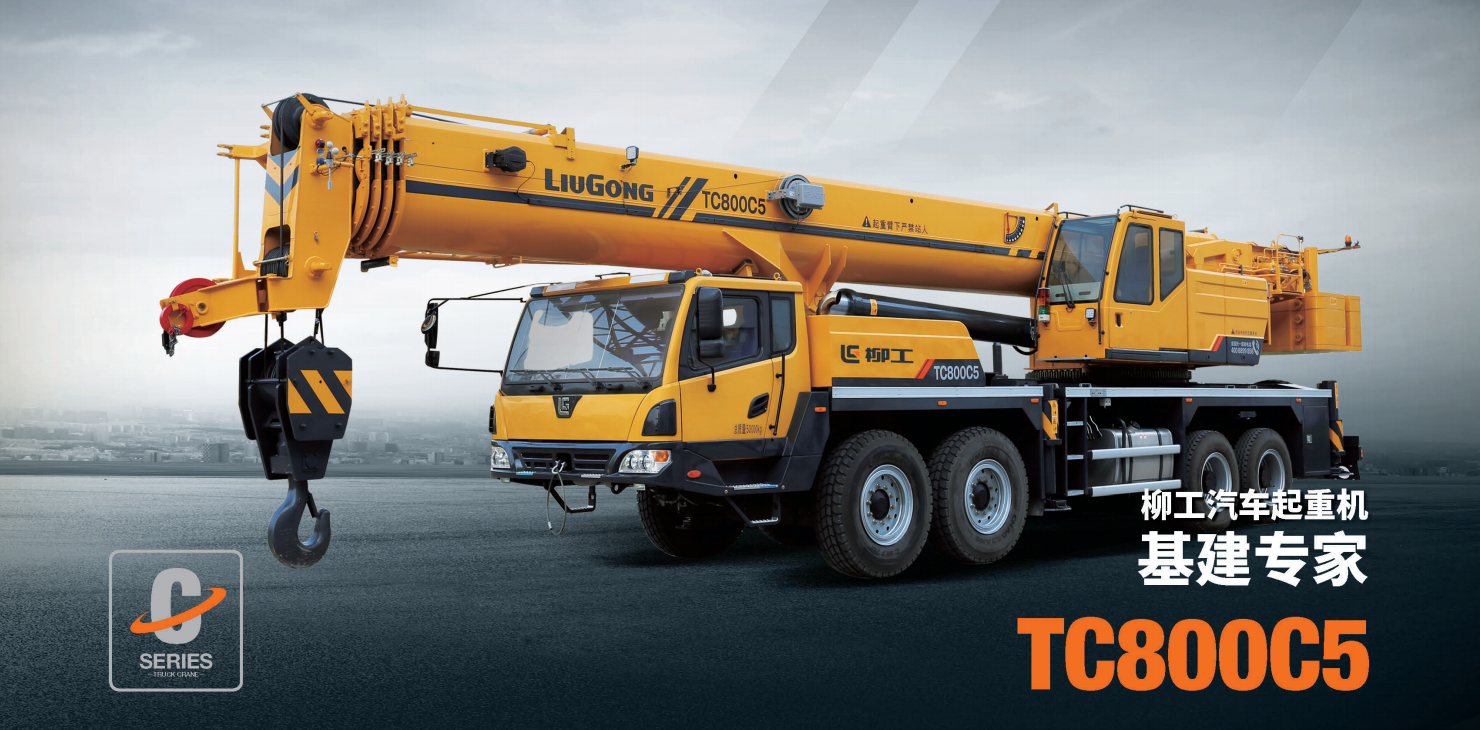

好的，我们来详细解析一下柳工TC800C5（国六）汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

核心要点：

• TC800C5基本参数： 最大额定起重量80吨，5节U形主臂，全伸臂长44米，可选配副臂（最大臂长可达62米）。
• 性能表的核心变量： 起重性能完全由工作幅度、臂长和支腿工况这三个因素决定。任何操作都必须严格查询对应的性能表。
• 安全第一： 性能表中的数据是在理想、平稳工况下的极限值。实际作业中必须考虑风载、地基、吊索具重量、惯性力等因素，必须留有安全余量，严禁超载。

应用案例解析

我们将通过三个典型的工况案例，来演示如何查询和应用TC800C5的性能表。

案例一：近距离、重物吊装（全支腿工况）

• 场景描述： 在坚实的工地上，需要将一台重约45吨的设备从卡车吊装到10米外的混凝土基础上。
• 吊装计划：
  1. 确定工况： 使用全伸支腿，这是最稳定、起重能力最强的工况。
  2. 确定幅度： 设备在卡车上的位置，以及起重机停放的位置，决定了吊装时的工作幅度。假设经过测量，起重机回转中心到设备重心的距离（即工作幅度）约为6米。
  3. 确定臂长： 设备高度和基础高度都不高，无需伸太长臂。预计使用15米左右的臂长即可安全完成。
• 查询性能表（全支腿，360°作业范围）： 我们查看性能表中“臂长15米”这一列，找到“工作幅度6米”对应的额定起重量。
  • （假设数据）在6米幅度、15米臂长下，TC800C5的额定起重量可能为 65吨。
• 应用与分析：
  • 安全性校验： 设备重量45吨 < 额定起重量65吨。从数据上看是安全的。
  • 安全余量考虑： 65 - 45 = 20吨，安全余量充足。但还需加上吊钩、索具的重量（假设为1吨），实际吊重约为46吨，依然远低于65吨。
  • 结论： 该吊装方案安全可行。操作时仍需缓慢起钩，平稳回转，避免突然动作产生惯性力。

案例二：中远距离、安装作业（全支腿工况）

• 场景描述： 在厂房内部安装钢梁，钢梁重约15吨，需要安装到离起重机回转中心20米远，高度约25米的位置。
• 吊装计划：
  1. 确定工况： 厂房内地坪坚实，使用全伸支腿。
  2. 确定幅度和臂长： 这是关键。钢梁离回转中心20米（幅度），高度25米。需要的臂长必须大于幅度和高度的几何关系。通过计算或估算，需要臂长至少大于32米。我们选择使用34米臂长（因为TC800C5的臂长是组合的，例如10.4m + 10.4m + 13.2m）。
• 查询性能表（全支腿，360°作业范围）： 查看“臂长34米”这一列，找到“工作幅度20米”对应的额定起重量。
  • （假设数据）在20米幅度、34米臂长下，TC800C5的额定起重量可能为 16.5吨。
• 应用与分析：
  • 安全性校验： 钢梁重量15吨 < 额定起重量16.5吨。数据上勉强达标。
  • 风险预警与决策：
    • 安全余量极小： 16.5 - 15 = 1.5吨。扣除吊钩、索具重量（约0.8吨）后，实际安全余量仅剩约0.7吨。这是非常危险的边缘状态。
    • 必须考虑的因素： 厂房内可能有微风、钢结构安装需要精准对位，会产生晃动和惯性力。极小的安全余量无法应对这些不确定因素。
  • 结论与调整方案： 该方案风险极高，不可行！ 必须调整：
    • 方案A（优选）： 尽可能将起重机向安装点靠近，
