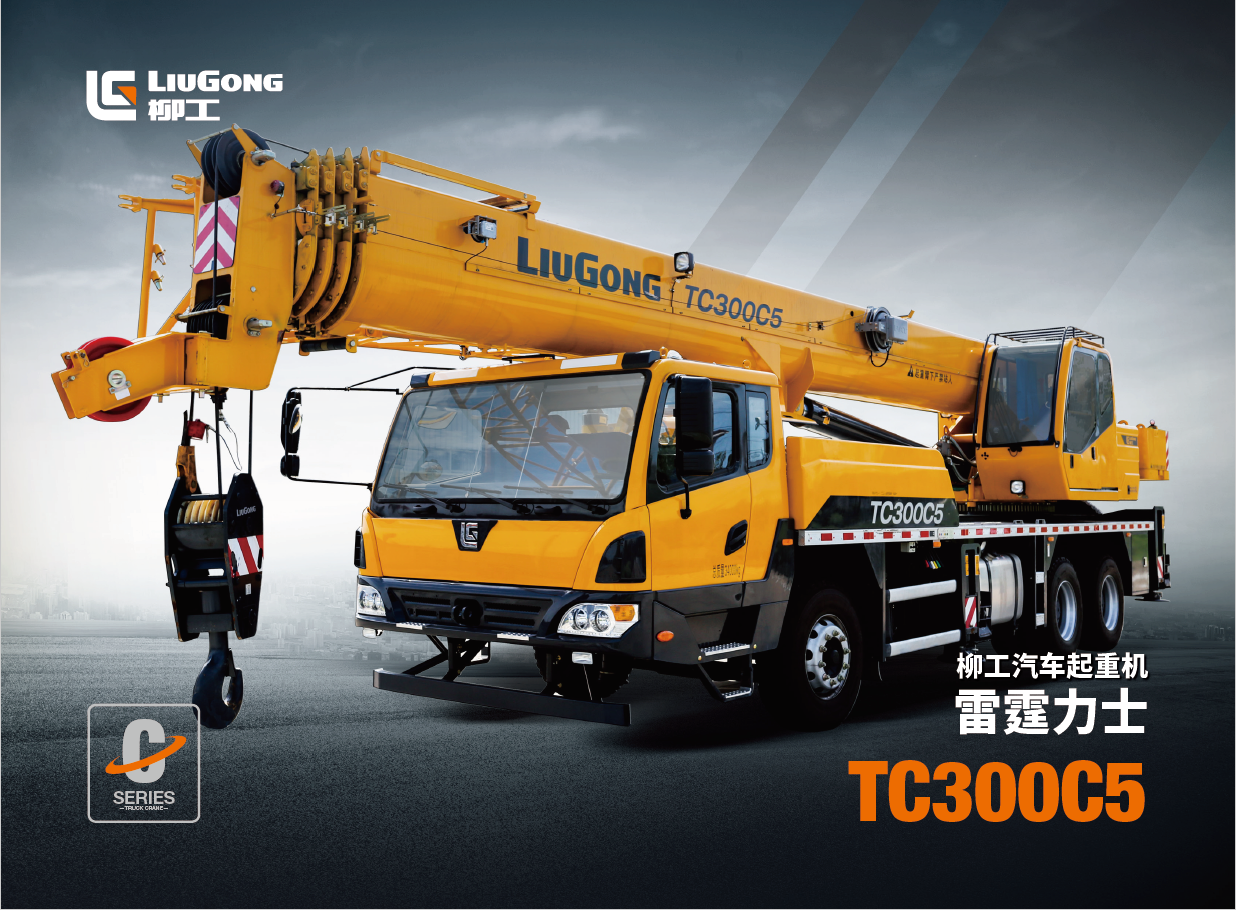

好的，我们来详细解析一下柳工TC300C5（国五）汽车起重机在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

首先，请务必明确一个核心原则：所有吊装作业都必须以随车《起重性能表》为准！ 以下内容是基于通用知识和TC300C5典型性能的分析和案例，旨在教会您如何正确使用性能表，不能替代官方手册。

一、 理解TC300C5的关键性能参数和工况配置

柳工TC300C5是一款30吨级的汽车起重机，其起重能力主要受三个因素影响：

1. 幅度（工作半径）： 吊臂中心到回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 工况（支腿模式）： 这是应用性能表的第一步，也是最容易出错的地方。

TC300C5通常有以下几种工况，性能表会分别列出：

• 全支腿，侧方或后方作业： 这是最强工况。起重机稳定性最好，起重能力最大。性能表上通常会注明“360°全周作业”或单独列出后方、侧方性能。
• 全支腿，前方区域作业： 起重能力会显著低于侧后方，通常只有最强工况的30%-50%甚至更低。严禁在前方区域进行额定起重量吊装！
• 半支腿作业（或不伸支腿，使用轮胎支撑）： 此工况能力极低，风险极高！ 仅用于极轻的货物（如吊装广告牌），且必须严格参照对应的、能力大幅降低的性能表。TC300C5作为30吨级吊车，强烈不建议在任何半支腿模式下进行有风险的吊装。

二、 应用案例解析：如何查表与决策

假设我们需要吊装一台重10吨的设备。

案例1：场地开阔，安装设备基础

• 场景描述： 在工厂新厂区，地面坚实平整。需要将设备吊起并安装到混凝土基础上。基础离吊车停放位置约8米。
• 应用步骤：
  1. 确定工况： 场地开阔，可以全伸支腿。设备在吊车侧方，属于最强工况（全支腿，侧方/后方作业）。
  2. 确定关键参数： 货物重量 = 10吨；工作幅度 ≈ 8米（需预留安全距离，实际按9米计算）。
  3. 查表（假设性能）：
     • 找到 “主臂工况表”。
     • 查看 “幅度” 为9米这一列。
     • 查看不同臂长下的额定起重量。例如：
       • 臂长10.4米： 额定起重量可能为28吨。
       • 臂长16.4米： 额定起重量可能为18吨。
       • 臂长22.4米： 额定起重量可能为12吨。
  4. 分析与决策：
     • 10吨 < 12吨（22.4米臂长时）< 18吨 < 28吨。所有情况都满足要求。
     • 最优选择： 使用16.4米左右的臂长。因为：
       • 能力富裕（18吨 > 10吨），安全系数高。
       • 臂长不是最短，有一定高度应对突发情况；也不是最长，起重稳定性好，效率高。
     • 安全提醒： 即使能力富裕，也必须试吊，检查吊车稳定性，确认无误后再正式起吊。

案例2：厂房内作业，高度受限

• 场景描述： 在现有厂房内更换一台屋顶风机。厂房净高12米，风机重量3吨，吊车需停在离柱子约7米的位置。
• 应用步骤：
  1. 确定工况： 厂房内，全伸支腿。作业区域为侧方/后方，属最强工况。
  2. 确定关键参数： 重量=3吨；幅度≈7米；起升高度是关键：12米（净高） - 吊钩、索具高度（约1.5米） - 安全距离（约0.5米） = 最大允许吊臂顶端高度约10米。
  3. 查表与计算：
     • 需要计算在幅度7米时，多大的臂长能满足起升高度要求。
     • 起升高度 ≈ √(臂长² - 幅度²)
