吊车参数应用

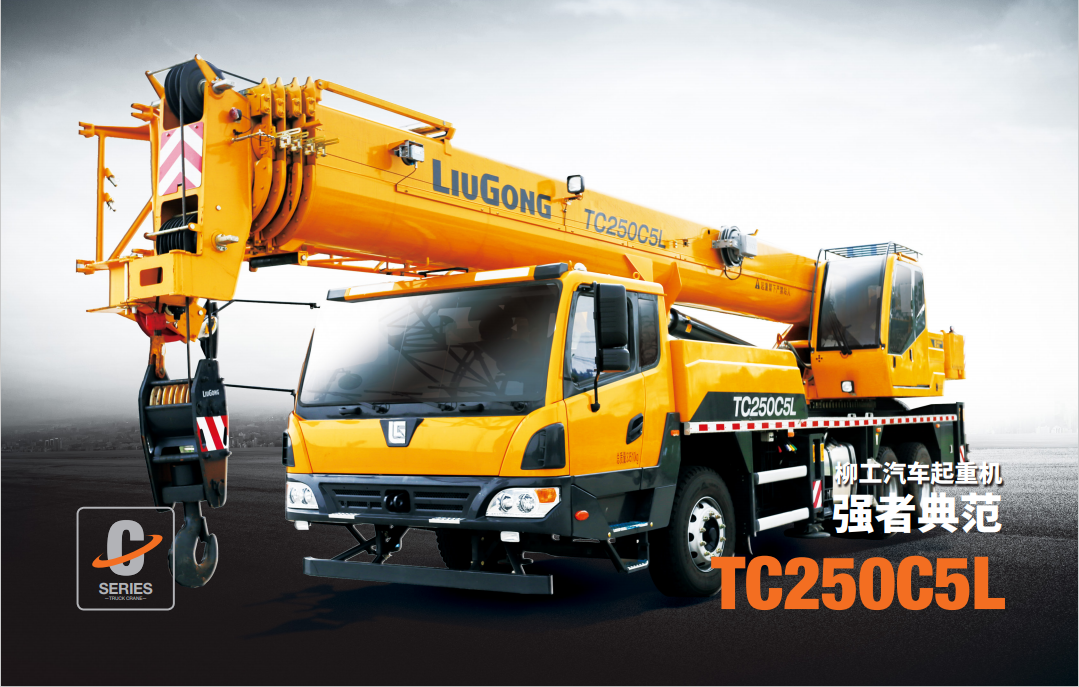

好的，我们来详细探讨一下柳工TC250C5L汽车起重机在不同工况下，如何应用其《起重性能表》来确保作业安全与高效。
首先，要明确一个核心概念：起重性能表是吊车安全操作的“生命线”和“法律文件”。任何操作都不能脱离性能表的限制。
柳工TC250C5L 是一款25吨级的汽车起重机，其性能表主要受以下因素影响：
- 幅度（工作半径）： 吊臂伸出后，吊钩中心到起重机回转中心的水平距离。这是最关键的因素。
- 臂长： 主臂伸出的长度。
- 支腿工况： 全伸支腿（最稳定）还是半伸支腿或其他非全支腿工况。
- 配重： 是否安装以及安装了多少配重。
性能表会明确标注在不同臂长和不同幅度下，该工况下的额定起重量。
应用案例场景分析
以下是几个典型的工况，说明如何查找和应用性能表。
案例一：标准厂房内设备安装（全伸支腿，主臂工况）
- 场景描述： 需要将一台重8吨的机器设备吊装到厂房内指定位置。作业空间开阔，地面坚实，可以使用全伸支腿。预计吊装幅度为10米。
- 应用步骤：
- 确定工况： 查阅性能表，找到 “全伸支腿，主臂工况” 的性能表。
- 选择臂长： 厂房高度约12米，考虑到吊索具和设备高度，选择主臂长度15.4米（TC250C5L的臂长组合之一）是足够的。
- 查找对应幅度和起重量： 在15.4米臂长的这一列，向下找到幅度10米 这一行，交叉点的数值就是额定起重量。假设查表结果为 10.5吨。
- 安全校验：
- 设备重量8吨 < 额定起重量10.5吨 → 满足要求。
- 还需考虑： 吊索具重量（约0.2吨），所以总吊重约为8.2吨，依然小于10.5吨，安全余量充足。
- 决策： 可以安全进行此次吊装作业。操作时需使用力矩限制器（电脑）进行实时监控，确保幅度不意外增大（例如回转离心力导致幅度变化）。
案例二：靠近高压线旁的应急抢修（非全伸支腿，小幅度作业）
- 场景描述： 在一条高压线旁进行管道抢修，作业空间受限，支腿无法完全伸出，只能半伸。需要吊起的管道部件重4吨。由于靠近高压线，必须严格控制幅度，确保吊臂与高压线保持安全距离，计划幅度为6米。
- 应用步骤：
- 确定工况： 这是高风险工况！必须查阅性能表中 “侧方或后方作业，半伸支腿” 的特定性能表。绝对不能用全伸支腿的性能表！
- 选择臂长： 作业高度不高，使用最短的主臂（约10.8米） 即可，这样起重机最稳定。
- 查找对应幅度和起重量： 在10.8米臂长，幅度6米处，查表。假设在非全支腿工况下，额定起重量为 6.0吨。
- 安全校验：
- 部件重量4吨 < 额定起重量6.0吨 → 理论上满足。
- 风险再评估：
- 地面坚实度： 支腿半伸，接地面积小，必须确认地面能承受足够的压强。
- 稳定性： 非全支腿工况下，起重机的稳定性大幅下降，严禁快速回转或急停。
- 高压线风险： 设置专人监护，全程监督吊臂与高压线的距离。
- 决策： 虽然性能表上满足要求，但鉴于高风险环境，必须采取额外措施：如减慢所有动作速度、增加指挥人员、使用绝缘吊带等。如果条件允许，应首选断电或搭设隔离屏障。
案例三：跨越障碍物吊装（使用副臂工况）
- 场景描述： 需要将一批建材（重2吨）吊到一栋楼的屋顶，但主臂长度不够或作业半径需要绕过障碍物。此时需要安装副臂（飞臂）。
