吊车参数应用

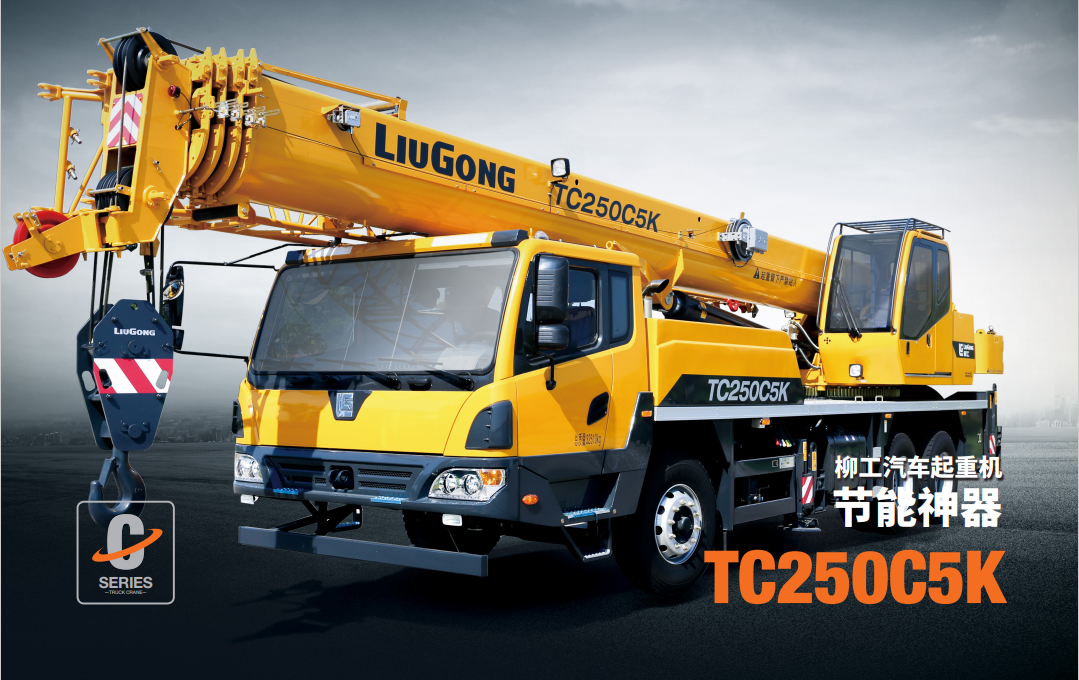

好的，我们来详细探讨一下柳工TC250C5K汽车起重机在不同工况下，如何应用其起重性能表来解决实际问题。这对于安全、高效地完成吊装任务至关重要。
第一步：理解TC250C5K的关键性能参数
在查看性能表之前，先明确这台设备的基本能力：
- 最大额定起重量： 25吨
- 主臂长度： 10.4米 ~ 35.4米（基本臂+4节伸缩臂）
- 副臂长度： 7.5米（可选，可进一步增加作业高度和幅度）
- 关键限制因素： 幅度（吊臂与重物的水平距离）、臂长、支腿伸展情况、吊钩滑轮组数量。
核心原则： 性能表上的数据是在特定理想条件下（水平坚固地面、支腿全伸、360°全回转）得出的。任何偏离（如松软地面、斜坡、不平整支腿、带载回转）都会显著降低实际起重能力，必须进行折减。
第二步：解读起重性能表（以主钩、360°全回转工况为例）
性能表通常是一个矩阵，行是臂长，列是工作幅度，交叉点的数字就是该工况下的最大允许起重量。
| 幅度 (m) | 10.4m 臂 | 16.4m 臂 | 22.4m 臂 | 28.4m 臂 | 35.4m 臂 |
|---|---|---|---|---|---|
| 3.0 | 25.0t | - | - | - | - |
| 4.0 | 20.1t | 14.5t | - | - | - |
| 6.0 | 13.2t | 11.8t | 8.0t | - | - |
| 8.0 | 9.0t | 8.7t | 7.0t | 4.5t | - |
| 10.0 | 6.5t | 6.5t | 5.8t | 4.3t | 2.8t |
| 14.0 | - | 4.2t | 4.2t | 3.5t | 2.6t |
| 18.0 | - | - | 3.0t | 2.8t | 2.3t |
| 22.0 | - | - | - | 2.2t | 1.9t |
注：以上为模拟数据，请务必以柳工官方提供的TC250C5K最新性能表为准。
第三步：应用案例解析
案例一：厂房内设备安装（空间受限，要求精准）
- 工况描述： 需要将一台重约8吨的设备吊装到厂房内指定位置。设备需越过一道4米高的墙，最终放置点距离吊车中心约7米。厂房内部高度足够，但入口处空间狭窄。
- 性能表应用与分析：
- 确定关键参数： 重量 = 8t， 幅度 ≈ 7m。由于要越过4米高墙，需要计算所需臂长。高度 = 设备高度 + 吊索高度 + 安全余量。假设最终需要臂长至少16米。
- 查表： 找到 “16.4m臂长” 这一行，再看 “8m幅度” 这一列，交叉点显示为 8.7t。
- 判断： 8t < 8.7t，理论上是安全的。
- 实际修正：
- 空间限制： 由于入口狭窄，吊臂可能需要更长的幅度才能伸入，这会增加实际工作幅度，必须重新核算。
- 回转限制： 在厂房内操作，可能无法360°全回转，需参考性能表中“侧方”或“后方”作业的限定值（通常比全周作业能力低），这会进一步降低允许起重量。
- 动作要求： 安装过程需要微动性，对操作要求高。
- 结论： 在此案例下，TC250C5K有能力完成吊装，但必须由经验丰富的操作手执行，并严格规划吊臂路径，确保整个过程幅度不超出安全范围。可能需要使用更长的臂长（如22.4米）以更平缓的角度进入，但需查表确认22
