吊车参数应用

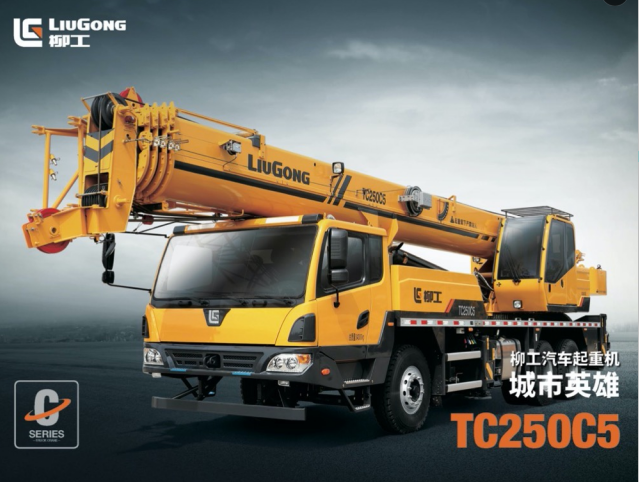

好的，柳工TC250C5是一款非常经典的25吨级汽车起重机，其起重性能表是司机和指挥人员在每次吊装作业前必须精准查阅的“圣经”。下面我将通过几个不同工况的实际应用案例，详细说明如何正确应用TC250C5的起重性能表，以确保作业安全。
首先，理解TC250C5性能表的关键参数
在分析案例前，必须明确性能表中的几个核心变量：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直下落点的水平距离。这是决定起重能力的首要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： 全伸支腿（通常是最佳工况）或半伸支腿。性能表通常是基于全伸支腿、水平坚硬地面的工况制定的。
- 额定起重量： 在特定幅度和臂长下，起重机安全起吊的最大重量。绝对不允许超过这个值。
重要原则： 性能表上的数据是理论值，实际作业中必须考虑风载、地面松软、吊索具重量、惯性力等因素，通常要留有10%-15%的安全余量。
应用案例解析
案例一：厂房内设备安装（精准、幅度小）
- 工况描述： 需要将一台重9吨的设备吊装到厂房内预定的混凝土基座上。设备放置位置距离起重机预计停靠点约7米。厂房净高足够，无障碍物。
- 应用性能表步骤：
- 确定关键参数： 已知吊装重量 = 9吨，工作幅度 ≈ 7米。
- 查阅性能表（主臂工况）： 找到TC250C5的性能表，查看“主臂”部分。我们寻找在7米幅度下，不同臂长对应的额定起重量。
- 通常，在7米幅度下，即使使用较长的臂长（例如，臂长18.4米），TC250C5的额定起重量也远大于9吨（可能达到15吨左右）。
- 分析与决策：
- 安全性： 额定起重量（约15吨） > 实际吊重（9吨），理论上是安全的。
- 优化操作： 由于厂房内空间受限，不需要伸出很长臂杆。可以选择一个较短的臂长（如10.8米或13.4米），这样起重机稳定性更好，操作更灵活。在7米幅度、10.8米臂长下，起重能力会非常高（可能超过20吨），安全余量非常充足。
- 注意事项： 重点在于精准定位，避免大幅度的回转和变幅，防止设备晃动碰撞厂房结构。吊索具重量（约0.2吨）也需要计入总重量。
案例二：路边绿化树吊栽（幅度中等，需跨越障碍）
- 工况描述： 在路边绿化带栽种大树，树苗（带土球）重约5吨。起重机需停放在路面上，树坑距离路面边缘有5米，并且需要将树苗吊过一排低矮的灌木（约3米高），实际吊装幅度约为10米。
- 应用性能表步骤：
- 确定关键参数： 吊重 = 5吨，工作幅度 ≈ 10米。由于要跨越障碍，臂长需要足够高，假设需要20米左右的臂长。
- 查阅性能表： 找到性能表中臂长接近20米（例如19.7米）的那一列，查看在10米幅度下的额定起重量。
- 假设查表结果为：在10米幅度、19.7米臂长下，额定起重量为6.5吨。
- 分析与决策：
- 安全性评估： 额定起重量（6.5吨） > 实际吊重（5吨），符合要求，但有1.5吨的余量。考虑到树苗可能晃动、土球水分等因素，这个余量是合理且必要的。
- 关键风险点： 此工况的风险不在于超载，而在于作业区域上方有电线（必须假设存在并确认安全距离）和回转空间受限（避免吊臂扫到行人或车辆）。必须确保在10米幅度时，吊臂顶端与电线保持绝对安全距离。
- 操作要点： 缓慢起钩，待树苗完全离地并稳定后，再缓慢回转和变
