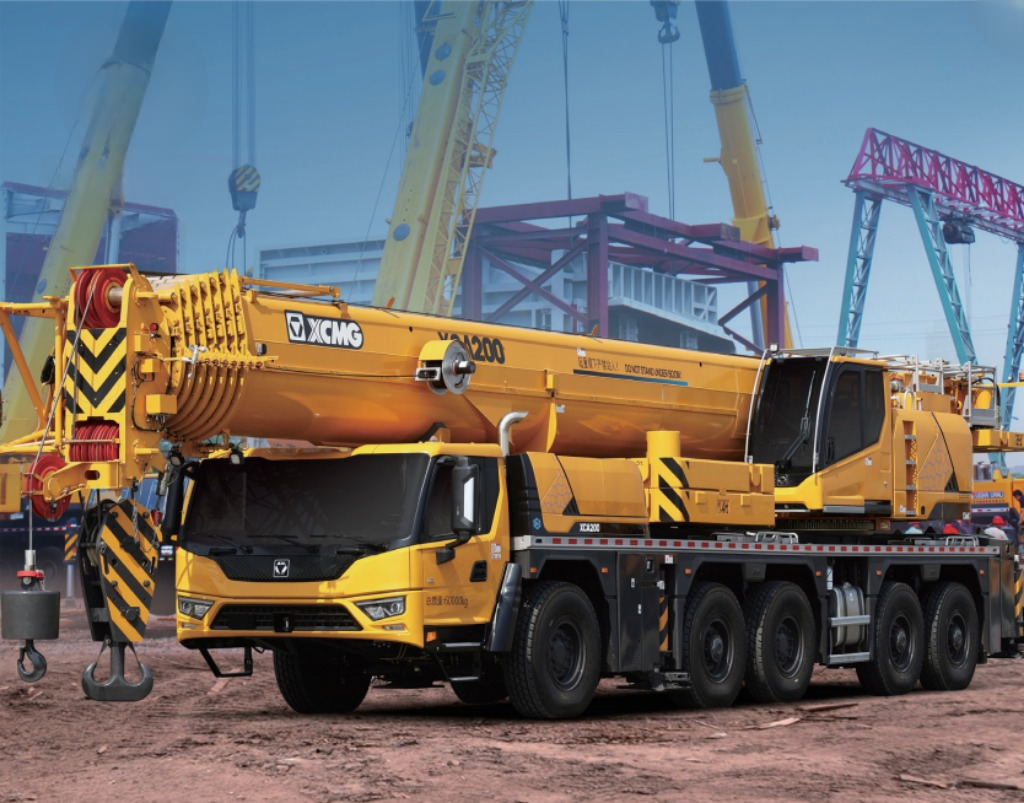

好的，徐工XCA200G8-1（卓越版）作为一款200吨级的全地面起重机，其核心价值就在于通过精密的起重性能表，在各种复杂工况下实现安全、高效的最大化吊装能力。

下面我将结合几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

核心概念回顾：起重性能表的关键要素

在分析案例前，必须先理解性能表上的几个关键参数：

1. 工况（Configuration）：主要指主臂长度、副臂（塔臂/固定副臂）是否安装及长度、支腿全伸或半伸等。
2. 工作幅度（Radius）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素之一。
3. 额定起重量（Lifting Capacity）：在特定工况和幅度下，允许起吊的最大重量。
4. 百分比（%）：通常指实际负载占额定起重量的百分比，用于监控稳定性。

---

应用案例解析

案例一：风电设备检修（主臂工况，大半径吊装）

• 场景描述：在一个风电场，需要更换一台风机顶端的发电机，部件重量为45吨。由于风机周围空间有限，起重机无法过于靠近塔筒，预计工作幅度（作业半径）为28米。风机高度约90米。
• 工况选择与性能表查询：
  1. 确定主臂长度：目标高度90米，加上吊索具高度和安全余量，主臂长度至少需要95-100米。XCA200G8-1主臂全伸可达102米，满足要求。
  2. 查询性能表：翻开性能手册，找到 “主臂工况 - 支腿全伸” 的表格。查看 “100米主臂，28米幅度” 对应的额定起重量。
  • （示例数据，非官方） 在此工况下，额定起重量可能为 50吨。
• 应用分析：
  • 安全校核：部件重量45吨 < 额定50吨，负载率为 45/50 = 90%。这在安全范围内（通常要求低于85%-95%，具体看厂家规定和现场风险评估）。
  • 关键点：这种大半径、高臂长工况下，起重能力对幅度变化极其敏感。如果实际幅度因场地不平或操作误差变为30米，额定起重量可能会骤降至40吨左右，此时45吨的负载就严重超载了。因此，操作手必须精确定位，并全程使用力矩限制器监控。
• 结论：在此案例中，性能表帮助确认了XCA200G8-1有能力完成此项任务，并明确了安全作业的精确幅度范围。

案例二：化工厂大型反应塔安装（塔式工况，极限高度吊装）

• 场景描述：在化工厂密集的设备区，安装一个重30吨、需要吊装至110米高位置的反应塔。现场上空有管线，要求吊臂尽可能垂直向上，以减小作业半径。
• 工况选择与性能表查询：
  1. 选择塔式工况：主臂102米加上塔臂（副臂），XCA200G8-1的最大塔式工况高度可达150米以上，远超需求。
  2. 查询性能表：找到 “塔式工况” 性能表。假设组合臂长为：主臂78米 + 塔臂42米 = 120米。为了避开上空管线，计划将工作幅度控制在最小的 10米。
  • （示例数据） 查询 “120米组合臂长，10米幅度”，额定起重量可能为 38吨。
• 应用分析：
  • 安全校核：30吨 < 38吨，负载率约79%，安全。
  • 关键点：塔式工况下，起重机的稳定性主要依赖于结构的刚性。性能表在此工况下的数值已经考虑了塔臂带来的额外弯矩。操作时，要严格按照性能表要求，避免在塔式工况下进行大幅度的回转，尤其是带载回转，以防结构失稳。
• 结论：性能表证明了使用塔式工况是完成此次超高、小幅度吊装任务的唯一可行方案，并提供了安全的重量边界。

案例三：桥梁预制梁板吊装（重载工况，支腿模式选择）

• 场景描述：在桥梁施工现场，需要将一块重85吨的预制梁吊装到桥墩上，最大幅度为14米。
• 工况选择与性能表查询：
  1. 主臂长度：桥梁不高
