好的，我们来详细解析一下徐工XCA200L8-2全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 任何操作都不能脱离性能表的限制。

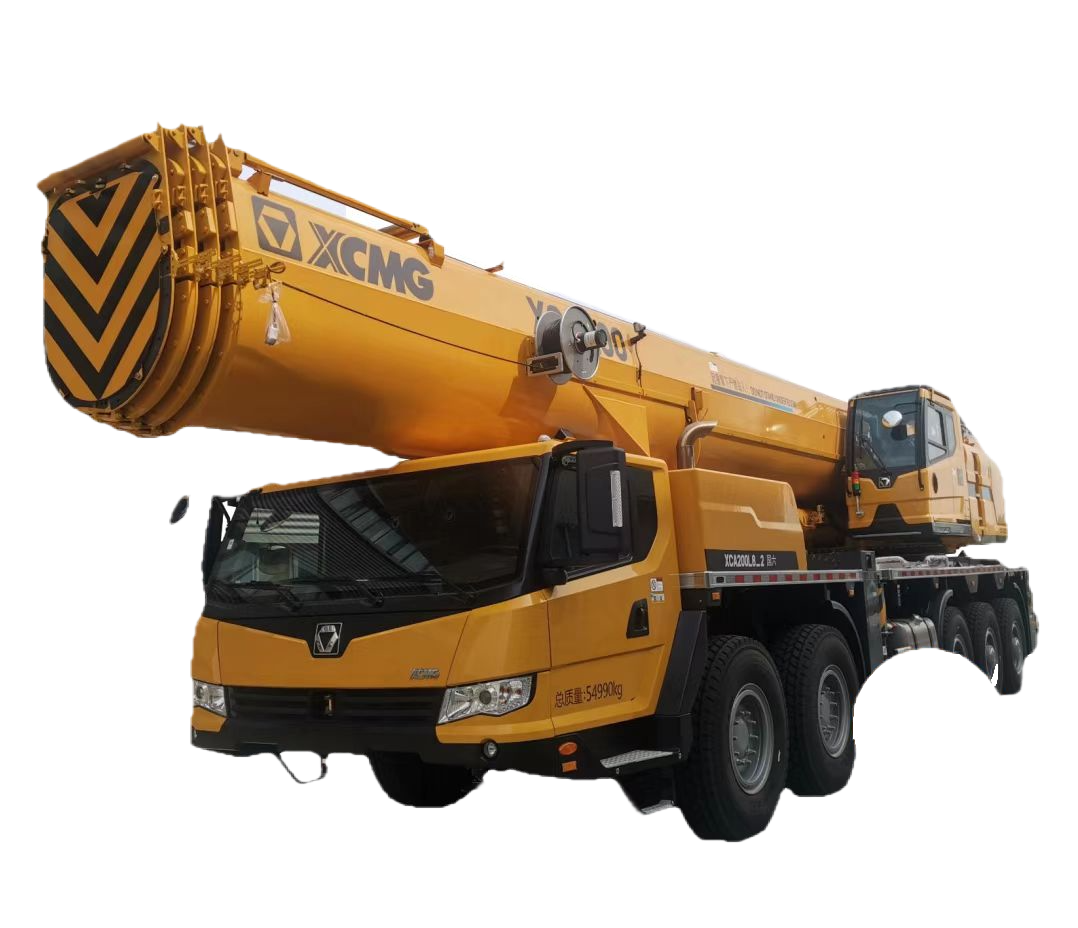

徐工XCA200L8-2 关键性能特点回顾

• 最大起重量： 200吨
• 主臂长度： 16.6米 ~ 81米（全伸）
• 副臂长度： 15米 ~ 33米（最大臂架系统长度可达114米）
• 典型工况： 通常配备主臂工况、主臂+副臂工况等。性能表会根据不同的支腿跨距、配重状态和臂长组合给出不同的额定起重量。

核心参数： 起重性能由三个关键因素决定，它们相互制约：

1. 工作幅度（吊臂回转半径）： 幅度越大，起重能力越小。
2. 臂长： 臂长越长，起重能力越小。
3. 工况配置： 支腿全伸 vs 半伸、使用全部配重 vs 部分配重。

---

应用案例解析

以下通过三个典型的吊装场景来说明如何查询和应用性能表。

案例一：城市立交桥预制梁吊装（主臂工况）

• 场景描述： 在市区一座在建立交桥上，需要将一块重约45吨的预制混凝土梁吊装到桥墩上。作业半径（幅度）预计为12米。现场空间有限，但足以让起重机支腿全伸。由于是主臂作业，不需要安装副臂。
• 任务目标： 安全地将45吨的预制梁吊装到位。
• 性能表应用步骤：
  1. 确定工况： 选择“主臂工况，支腿全伸，使用全部配重（如80吨）”的性能表。
  2. 确定关键参数：
     • 吊重： 45吨（已知）
     • 幅度： 12米（预估）
  3. 查询性能表：
     • 在对应的性能表中，找到“幅度”为12米的那一列。
     • 然后沿着这一列向下看，查找各个臂长下对应的额定起重量。
     • 例如，你可能会看到：
       • 臂长24米时，额定起重量为 68吨 > 45吨 （安全）
       • 臂长30米时，额定起重量为 58吨 > 45吨 （安全）
       • 臂长36米时，额定起重量为 50吨 > 45吨 （安全，但有5吨余量）
       • 臂长42米时，额定起重量为 43吨 < 45吨 （危险！禁止操作！）
  4. 决策与执行：
     • 结论： 为了保证安全，必须选择臂长不超过36米的工况。考虑到桥墩高度，可能需要30米左右的臂长。查询30米臂长、12米幅度下的额定起重量为58吨，远大于45吨，安全余量充足。
     • 实际操作： 起重机操作员将臂长设定在30米，在吊装前进行试吊，确认起重机稳定无误后，方可进行正式吊装。

案例二：电厂设备检修（主臂+副臂工况）

• 场景描述： 为一座电厂检修冷却塔顶部的风机设备。设备重约8吨，但安装高度很高，且需要将设备越过冷却塔边缘吊入内部。经过测量，需要主臂60米，副臂18米，总臂长78米。作业幅度预计为20米。
• 任务目标： 安全地将8吨设备吊至78米高度，并精准就位。
• 性能表应用步骤：
  1. 确定工况： 选择“主臂+副臂工况”的性能表。特别注意，副臂有不同的安装角度（如0°，15°，30°），角度越小，起重能力越低，但作业高度越高。本例可能需要小角度。
  2. 确定关键参数：
     • 吊重： 8吨
     • 总臂长/组合： 主臂60米 + 副臂18米
     • 幅度： 20米
     • 副臂角度： 假设为15°
  3. 查询性能表：
     • 在“主臂60米+副
