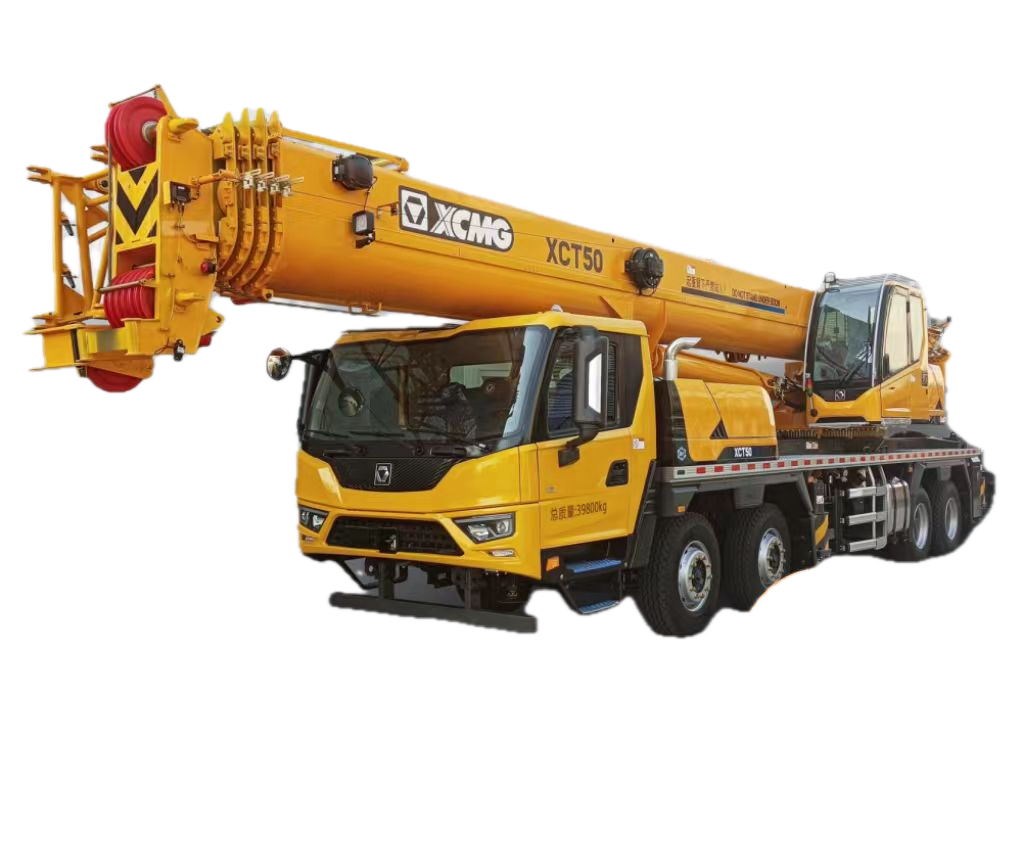

好的，我们来详细解析一下徐工XCT50G5-1（标准版）汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须以其为依据。 XCT50G5-1作为一款50吨级的起重机，其性能表会根据支腿跨距、臂长、工作幅度（回转半径） 这三个核心变量来规定其额定起重量。

一、 理解性能表的关键要素

在查看案例前，我们先快速回顾性能表的结构：

1. 工况（支腿跨距）：性能表通常以不同支腿跨距分页，如全伸支腿（通常为7.6m x 7.6m）、半伸支腿等。跨距越大，稳定性越好，起重能力越强。
2. 臂长组合：主臂长度（如10.6m ~ 41m）和副臂长度（如9.5m ~ 15m）。臂伸得越长，起重能力越低。
3. 工作幅度：吊臂根部铰点到吊钩垂直线的水平距离。幅度越大，起重能力越低。
4. 额定起重量：在特定工况、臂长和幅度下，起重机安全起吊的最大重量。实际起吊重量必须小于或等于此值，并需考虑吊具（如吊钩、索具）的重量。

---

二、 应用案例解析

假设我们需要吊装一个重18吨的设备。

案例一：场地开阔的工厂设备安装（最佳工况）

• 场景描述：在标准厂房内安装大型机床。地面坚实平整，有足够空间全伸支腿。
• 吊装方案：设备需吊起并平移至基础上方，安装位置距离起重机中心约10米。
• 查表应用步骤：
  1. 确定工况：选择 “全支腿、360°全回转” 工况页。这是最稳定、起重能力最强的工况。
  2. 确定臂长：设备安装高度不高，假设为3米。我们选择较短的臂长，例如18.4米主臂，以保证足够的起重能力。
  3. 确定幅度：工作幅度为10米。
  4. 查表：在“全支腿、臂长18.4m”这一列，找到“幅度10m”对应的额定起重量。查阅XCT50G5-1性能表，此数值约为 24吨。
• 安全分析：
  • 设备重量18吨 < 额定起重量24吨。
  • 需加上吊钩（约0.3吨）和索具（约0.2吨）的重量，总吊重约为18.5吨。
  • 安全余量：(24 - 18.5) / 24 ≈ 22.9%。余量充足，作业非常安全。
• 结论：在该工况下，起重机能力绰绰有余，可以安全高效地完成吊装。

案例二：临近建筑物的市政管道吊装（临界工况）

• 场景描述：在市区道路旁吊装大型混凝土管道，管道重15吨。一侧紧邻建筑物，起重机无法全伸支腿，只能使用半伸支腿（如5.4m x 5.4m） 工况。管道需要被吊至离起重机中心14米远的沟槽中。
• 吊装方案：由于有建筑物限制，吊臂需要伸得更长以越过障碍，假设需要31米主臂。
• 查表应用步骤：
  1. 确定工况：选择 “半伸支腿、360°全回转” 工况页。注意，此工况下起重能力远低于全支腿工况。
  2. 确定臂长：31米主臂。
  3. 确定幅度：14米。
  4. 查表：在“半支腿、臂长31m”工况下，找到“幅度14m”对应的额定起重量。查阅性能表，此数值可能降至约 16吨。
• 安全分析：
  • 设备重量15吨 < 额定起重量16吨。
  • 加上吊钩和索具重量（约0.5吨），总吊重为15.5吨。
  • 安全余量：(16 - 15.5) / 16 ≈ 3.1%。余量非常小，处于临界状态。
• 风险与决策：
