吊车参数应用

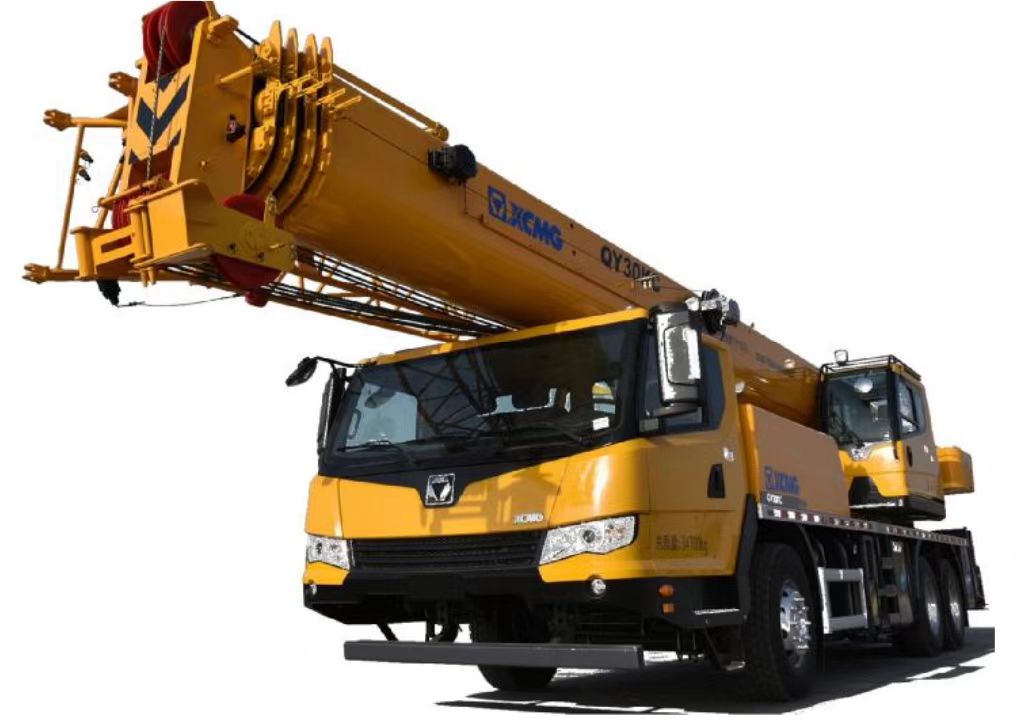

好的，我们来详细探讨一下徐工QY30KC汽车起重机（30吨级）的起重性能表在不同典型工况下的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，其数值是在特定工况条件下（如支腿全伸、特定配重、特定臂长和角度）的最大额定起重量。任何条件的改变，都必须查阅对应的性能表。
徐工QY30KC的性能表通常会根据支腿工况和行驶工况分为几个主要部分。我们重点分析应用最广的支腿全伸工况。
案例一：城市建筑工地 - 预制楼板/钢筋笼吊装
- 工况特点：场地相对平整但空间有限，需要精确的回转和落点控制。吊装物通常是规则、密集的构件。
- 吊装任务：将一块重约8吨的预制楼板吊装至15米高的楼层。
- 应用性能表步骤：
- 确定工况：工地地面坚实，使用支腿全伸工况。
- 确定作业半径（幅度）：由于建筑物边缘的限制，吊车中心需要与楼板落点保持一定距离。假设经过测量，作业半径为10米。
- 确定臂长：楼层高度15米，加上吊索具和构件本身的高度，以及必要的安全高度，需要臂长至少20米以上。我们选择主臂伸长至21.7米（QY30KC的某一标准臂长）。
- 查表：在“支腿全伸，侧方/后方作业”性能表中，找到 臂长21.7米 与 作业半径10米 的交叉点。
- 查表示例值：在10米半径下，21.7米臂长的额定起重量可能约为9.5吨。
- 安全校验：
- 构件重量：8吨 < 额定起重量9.5吨 → 符合要求。
- 吊具重量：需考虑吊钩、索具的重量（假设0.3吨）。
- 总吊重：8吨 + 0.3吨 = 8.3吨 < 9.5吨 → 安全。
- 关键点：此案例中，作业半径是决定性因素。如果现场空间更紧张，半径增大到12米，额定起重量会显著下降（可能降至约7吨），此时吊装8.3吨的总重量就极度危险，必须调整吊车站位或采用更长的臂长（但长臂在同等半径下起重能力更低，需重新查表）。
案例二：厂房内设备安装 - 机器就位
- 工况特点：室内作业，空间封闭，高度受限，可能需要跨越低矮障碍物。
- 吊装任务：将一台重10吨的精密机床安装到混凝土基础上，基础旁有已安装的设备，吊装时需要小幅度回转。
- 应用性能表步骤：
- 确定工况：厂房内地坪承重良好，使用支腿全伸工况。
- 确定作业半径：由于周围设备阻碍，吊车不能离得太近，假设最小作业半径为7米。
- 确定臂长：厂房净高约12米，必须使用较短的臂长，以避免吊臂碰到屋顶。选择主臂基本臂（10.8米）或稍长一点（如15.8米）。
- 查表：在性能表中，查找 臂长15.8米、半径7米 的额定起重量。
- 查表示例值：可能高达18吨。
- 安全校验：
- 10吨（设备）+ 0.3吨（吊具） = 10.3吨。
- 10.3吨 < 18吨 → 起重能力绰绰有余。
- 关键点：此案例的挑战不在于起重能力，而在于作业空间和精度。性能表保证了起重能力足够，但操作员需要重点关注：
- 微动性：QY30KC的液压系统能否实现极慢、极稳的速度。
- 盲区作业：可能需要信号工指挥，确保就位精准。
- 臂架干涉：短臂作业时，要时刻注意吊钩和吊物是否与吊臂干涉。
案例三：郊外电力施工 - 组立电线杆
- 工况特点：野外软土或不平整
