吊车参数应用

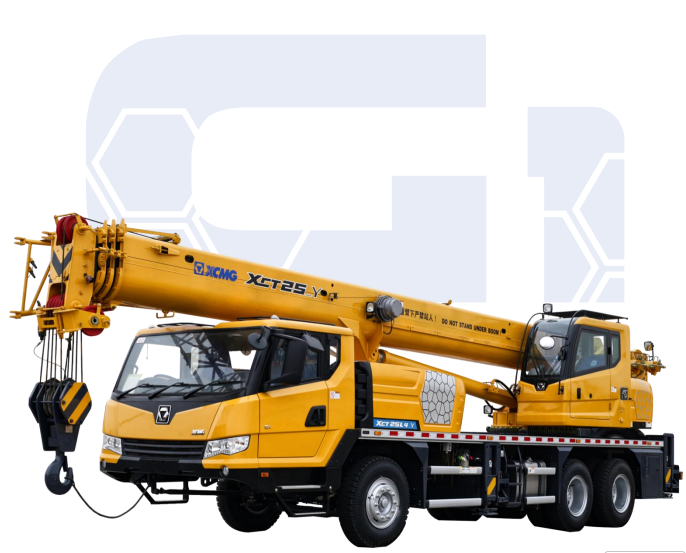

好的，我们来详细解析一下徐工XCT25L4汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效作业。
首先，请明确一个核心概念：起重性能表是吊车作业的生命线，任何操作前都必须严格查阅。 XCT25L4的性能表是一个多维度的数据表格，主要受以下三个因素影响：
- 工作幅度： 吊臂顶端到回转中心的水平距离。
- 臂长： 主臂伸出的长度。
- 工况： 吊车支腿的伸展状态，决定了吊车的稳定性和起重能力。
XCT25L4主要有两种基本工况：
- 全支腿工况： 所有支腿完全伸出，提供最大的稳定性和起重能力。这是最常用、最安全的工况。
- 不全支腿工况： 仅使用部分支腿或支腿未完全伸出，起重能力会大幅降低，仅在特殊场地限制下使用，需极其谨慎。
应用案例场景分析
下面我们通过几个典型的实际工作场景，来演示如何应用起重性能表。
案例一：厂房内设备安装（标准作业）
- 场景描述： 需要将一台重8吨的设备吊装到厂房内预定的混凝土基座上。设备就位点距离吊车回转中心约10米，厂房净高12米，场地平整坚实。
- 应用步骤：
- 确定工况： 场地允许，必须使用全支腿工况的性能表。
- 确定关键参数：
- 吊重： 8吨（包括吊钩、索具的重量，假设总计8.2吨）。
- 工作幅度： 10米。
- 所需起升高度： 设备高2米，基座高0.5米，索具高度约1.5米，安全余量1米。总高度需 ≥ 2 + 0.5 + 1.5 + 1 = 5米。由于厂房高12米，净空足够。
- 查阅性能表（全支腿）：
- 找到对应 10米幅度 的列。
- 查看不同臂长下的额定起重量。例如，在10米幅度下：
- 臂长10.4米时，额定起重量可能为14.5吨。
- 臂长17.6米时，额定起重量可能为9.8吨。
- 臂长24.8米时，额定起重量可能为7.0吨。
- 分析与决策：
- 我们的吊重是8.2吨。如果使用24.8米臂长，额定重量7.0吨 < 8.2吨，严重超载，绝对禁止！
- 如果使用17.6米臂长，额定重量9.8吨 > 8.2吨，满足要求，且安全余量充足。
- 最终选择：使用17.6米臂长，在10米工作幅度下作业。这个组合既满足了起升高度要求（17.6米臂长在10米幅度下的垂直高度远高于5米），又确保了安全负载。
案例二：路边绿化树吊运（幅度变化作业）
- 场景描述： 在路边吊运一棵重约4吨的景观树。吊车一侧支腿在硬化路面上，另一侧在松软土坡上，需特别注意。需要将树从卡车（离吊车8米远）吊起，旋转并放置到树坑（离吊车14米远）中。
- 应用步骤：
- 确定工况： 虽然是全支腿，但一侧地基松软，必须垫好路基板，并在此工况额定起重量的基础上，考虑折减（通常根据经验或地基承载力测试，例如打8折）。我们按全支腿工况查表，但心理上要更保守。
- 确定关键参数： 吊重4吨。作业过程中，幅度从8米变化到14米。
- 查阅性能表（全支腿）：
- 最危险点分析： 起重作业的安全由最不利条件决定。在这个任务中，14米幅度是幅度最大、起重能力最小的点。
- 查看14米幅度下的数据：
- 臂长24.8米时，额定起重量可能为4.5吨。
- 臂长32米时，额定起重量可能低于4吨。
- 分析与决策：
- 在14米幅度时，
