吊车参数应用
好的，我们来详细探讨一下徐工XGC11000履带起重机在不同工况下起重性能表的实际应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的，而是随工况变化而动态调整的。

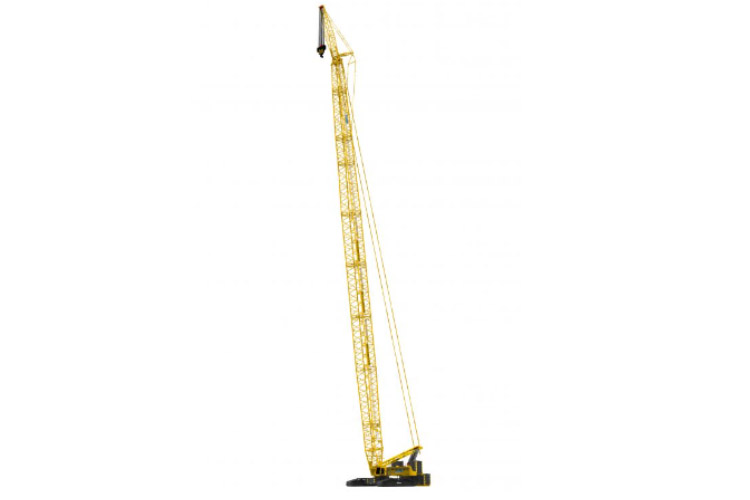

徐工XGC11000是一款1100吨级的超大吨位履带起重机，其性能表极其复杂，涵盖了主臂工况、固定副臂工况、塔式副臂工况等多种模式。我们通过几个典型的应用场景来理解性能表如何指导实际工作。
案例一：风电设备吊装（主臂工况 + 超起装置）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨，安装高度为110米。
应用性能表步骤：
确定工况配置：
- 主臂长度： 由于安装高度为110米，考虑到吊钩、索具的高度以及安全距离，需要选择足够长的主臂。查询性能表，可能会选择102米主臂或108米主臂。
- 超起装置： 如此长的臂架，必须使用超起配重（如SSL工况或SDWB工况）来提供足够的后方配重，以平衡起重力矩，增强整机稳定性。性能表会明确标注“带超起”。
查询性能表：
- 打开XGC11000在“102米主臂 + 超起”工况下的性能表。
- 性能表通常是一个矩阵：竖列为工作半径（幅度），横列为臂长，交叉点即为该工况下的额定起重量。
- 我们需要找到一个工作半径，在该半径下，102米主臂的起重量 大于 95吨。
- 举例： 假设查询到，在102米主臂，工作半径24米时，额定起重量为100吨。这个100吨 > 95吨（机舱重量），满足要求。
关键校核：
- 负荷率计算： (95吨 / 100吨) * 100% = 95%。这个负荷率对于大吨位吊车来说处于较高水平，需要极其谨慎。通常要求重要吊装负荷率不超过85%-90%。此时，吊装总指挥可能会考虑：
- 是否可以使用更长的108米主臂？查询108米主臂在26米半径下的起重量可能为98吨，负荷率为96.9%，反而更高，不可行。
- 是否可以通过调整吊车站位，将工作半径缩小到22米？查询22米半径下起重量为110吨，负荷率降至86.4%，更为安全。因此，性能表的应用直接决定了吊车的最佳站位。
- 钩头重量： 95吨是净负载，还需要加上吊钩、平衡梁、索具的重量（例如5吨），因此总吊重为100吨。必须用100吨去比对性能表中的额定起重量。
- 负荷率计算： (95吨 / 100吨) * 100% = 95%。这个负荷率对于大吨位吊车来说处于较高水平，需要极其谨慎。通常要求重要吊装负荷率不超过85%-90%。此时，吊装总指挥可能会考虑：
结论： 在此案例中，性能表指导我们选择了 “102米主臂 + 超起，工作半径22米” 的最优工况，确保了吊装的安全性与可行性。
案例二：石化项目大型塔器吊装（塔式工况）
场景描述： 在炼化厂，需要吊装一个直径8米、高60米、重达520吨的丙烯精馏塔。现场空间狭窄，需要将塔器从地面垂直吊起并穿越密集的管廊。
应用性能表步骤：
确定工况配置：
- 由于设备高、重，且需要较大的起升高度，主臂工况可能无法满足，必须使用塔式工况。
- 塔式工况配置为：主臂 + 塔臂 + 超起。例如，选择 “48米主臂 + 54米塔臂” 的组合。
查询性能表：
- 打开XGC11000在“塔式工况”下的专用性能表。这个表更复杂，因为变量更多。
- 需要确定塔臂角度（如85°）和工作半径。
- 目标是在满足吊装高度（>60米+索具高度）的前提下，找到能吊起520吨重量的工况。
- 举例： 查询性能表，在“48m+54m”塔式工况，塔臂角度85°，工作半径20米时，额定起重量可能为550吨。
关键校核与微调：
- 负荷率： (520吨 / 550吨) * 100% ≈ 94.5%。负荷率偏高。
