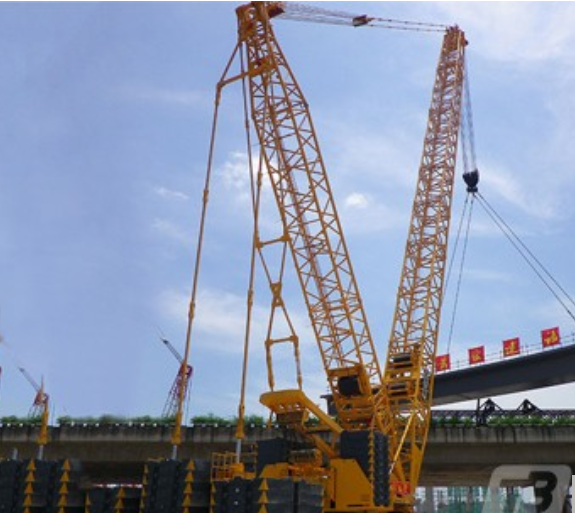

好的，徐工QUY650是一款650吨级的全地面起重机，其起重性能表是吊装作业中的核心指导文件。它的应用直接关系到吊装方案的安全性、可行性和经济性。

下面我将通过几个典型的工况案例，详细说明如何应用QUY650的起重性能表。

核心概念回顾：起重性能表的关键要素

在进入案例前，必须先理解性能表中的几个关键参数：

1. 工况（Configuration）：决定了性能表的选择。主要包括：

   • 主臂工况（Truck Configuration）：使用较短的主臂，机动性强，常用于近距离、大吨位吊装。
   • 主臂+副臂工况（Truck & Luffing Jib）：需要更大的起升高度或幅度时使用。
   • 超起工况（Truck & Superlift）：使用超起装置（配重托盘），能极大提升起重能力，尤其是在大幅度作业时。

2. 幅度（Radius）：吊钩中心到起重机回转中心的水平距离。

3. 额定起重量（Rated Capacity）：在特定工况和幅度下，起重机允许安全起吊的最大重量。

4. 臂长（Boom Length）：主臂伸出的长度。

5. 支腿跨距（Outrigger Span）：支腿完全伸出的尺寸，跨距越大，稳定性越好，起重能力通常也越高。

---

应用案例详解

案例一：风电设备吊装（典型超起工况）

• 场景描述：安装一台风力发电机组，机舱重量为95吨，需要安装的高度（吊钩高度）为90米。
• 应用步骤：
  1. 确定工况：由于起升高度高、重量大，必须使用超起工况。假设现场地面条件良好，使用最大支腿跨距（如9.6m x 9.6m）。
  2. 查询性能表：打开QUY650在“超起工况，9.6m支腿跨距”下的性能表。
  3. 匹配参数：
     • 目标重量：95吨。
     • 目标高度：90米。这需要反推所需的臂长组合。90米的高度意味着吊臂顶端需要更高，通常需要“主臂+副臂”的组合。例如，可能需要使用60米主臂 + 30多米副臂的组合。
  4. 查找对应幅度：在性能表中，找到使用该臂长组合（如60m主臂 + 36m副臂）的那一列。然后沿着这一列向下找，找到额定起重量刚刚大于或等于95吨所对应的幅度。
     • 假设在表中查到，在60m+36m臂长下，幅度为20米时，额定起重量为100吨；幅度为22米时，额定起重量为92吨。
     • 结论：为了保证安全（95吨 < 100吨），起重机的工作幅度必须严格控制在20米以内。如果现场条件允许塔架距离起重机20米，那么这个方案是可行的。如果必须站在22米外，则此方案不可行，需要考虑增加配重、改变吊点或使用更大吨位的起重机。
  5. 验证风速等限制：性能表通常基于理想条件（如风速低于一定值）。现场必须评估风速，若风速过高，需根据性能表中的备注进行折减。

案例二：化工厂反应塔吊装（主臂工况）

• 场景描述：在化工厂设备区内安装一个重量为180吨的反应塔。作业空间狭窄，吊装距离近，但周围有现有管道，要求起重机能精准就位。
• 应用步骤：
  1. 确定工况：重量大，但作业幅度小，起升高度要求不高。优先考虑使用主臂工况，因为其结构简单，设置快捷，稳定性好。
  2. 查询性能表：打开QUY650在“主臂工况，最大支腿跨距”下的性能表。
  3. 匹配参数：
     • 目标重量：180吨。
     • 目标幅度：由于空间狭窄，预计幅度在10米左右。
  4. 查找对应臂长：在性能表中，查看幅度为10米的那一行。然后向右查找，找到额定起重量大于180吨所对应的最大允许臂长。
     • 假设表中显示：10米幅度下，臂长40米时，起重量为200吨；臂长44米时，起重量为185吨。
     • 结论：为确保安全吊装180吨，主臂
