吊车参数应用
好的，徐工QUY350是一款非常经典的350吨级履带起重机，其起重性能表是吊装作业的“圣经”。能否正确、灵活地应用性能表，直接关系到吊装作业的安全与效率。
下面我将通过几个典型的工况应用案例，详细说明如何查询和应用QUY350的起重性能表。
核心概念回顾：性能表的关键参数
在分析案例前，必须理解性能表的几个核心参数：
- 工况：主臂工况、固定副臂工况、带超起工况等。不同工况对应完全不同的性能表。
- 工作幅度：吊钩中心到起重机回转中心的水平距离。
- 臂长：主臂的长度。
- 额定起重量：在该工况、臂长和幅度下，起重机允许吊起的最大重量。
- 超起装置：是否使用超起配重、超起半径是多少，这对提升起重能力至关重要。

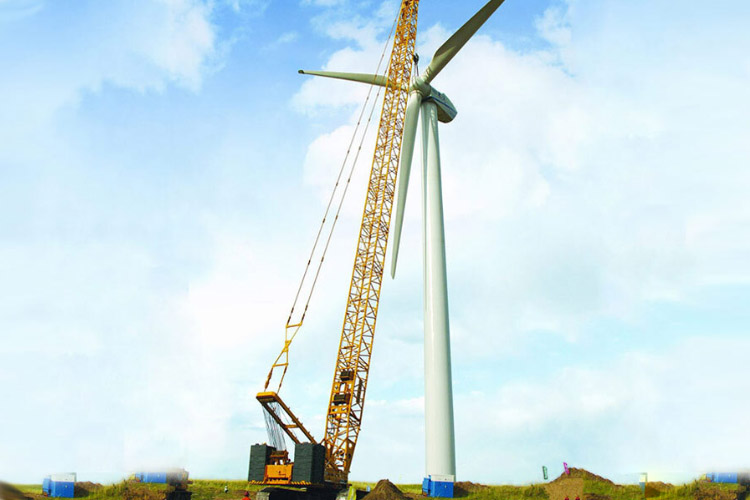

应用案例一：风电塔筒吊装（主臂工况）
- 场景描述：在风电场进行第二段塔筒的吊装。塔筒重量为80吨，需要安装的高度为50米。现场作业空间充足。
- 吊装方案：计划使用QUY350的主臂工况进行吊装。塔筒就位后，吊钩与起重机回转中心的水平距离（幅度）预计为14米。
- 查询性能表（主臂工况表）：
- 确定臂长：塔筒安装高度50米，加上吊索具高度和塔筒本身高度，所需臂长大约在60米左右。我们选择 60米主臂。
- 确定幅度：就位幅度为 14米。
- 查表：在60米臂长那一列，向下找到14米幅度所在的行，交叉点的数值即为额定起重量。假设查询结果为 92吨。
- 应用分析与决策：
- 重量校验：吊物重量80吨 < 额定起重量92吨。满足要求。
- 安全余量：(92 - 80) / 92 ≈ 13% 的余量，在合理范围内（通常要求有余量，但不一定固定值，需根据公司安全标准）。
- 结论：该吊装方案可行。但需注意，性能表是基于坚实平整地面的理想情况，现场地面需进行处理以满足接地比压要求。
应用案例二：化工厂大型反应器安装（固定副臂工况）
- 场景描述：在化工厂密集装置区内安装一个高55米、重110吨的反应器。周围有管廊和设备，要求起重机臂架有足够的高度避开障碍物。
- 吊装方案：主臂高度可能不够或幅度受限，因此必须使用固定副臂工况。初步计划使用 主臂48米 + 副臂24米，组合臂长为72米。就位幅度预计为16米。
- 查询性能表（固定副臂工况表）：
- 选择工况：找到“主臂+固定副臂”性能表。
- 确定参数：主臂长度=48米，副臂长度=24米，幅度=16米。
- 查表：在对应主臂和副臂组合的栏目下，查找16米幅度对应的起重量。假设查询结果为 125吨。
- 应用分析与决策：
- 重量校验：110吨 < 125吨。满足要求。
- 关键注意事项：
- 副臂角度：固定副臂性能表通常默认一个特定的副臂安装角度（如0°、15°、30°）。必须确保现场安装的副臂角度与性能表一致。
- 作业半径限制：使用副臂时，有效工作幅度范围会发生变化，需严格在性能表规定的幅度范围内操作。
- 结论：方案可行。但此工况下起重机稳定性下降，对操作员的微动性要求更高，需缓慢平稳操作。
应用案例三：大型穹顶结构吊装（带超起工况）
- 场景描述：吊装一个重达180吨、直径巨大的体育馆穹顶结构件。要求起重机的起重能力极大，且起升高度高。
- 吊装方案：这是QUY350的极限工况，必须启用超起装置。计划使用 主臂72米 + 超起配重，超起半径（超起配重车与回转中心的距离）设为12米。吊装幅度为20米。
- **查询
