好的，我们来详细探讨一下徐工XLC260履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 起重性能表是工程师和机手在现场进行吊装作业的“圣经”，确保安全、高效的关键。

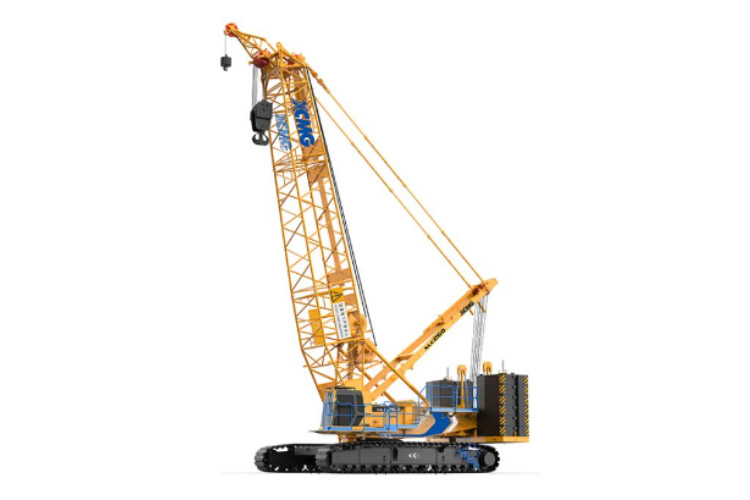

徐工XLC260 是一款260吨级的履带起重机，其主打特点是高性能、智能化，适用于石化、电力、桥梁、风电等大型吊装项目。
理解性能表的关键参数
在查看性能表之前，必须理解影响起重能力的几个核心变量：
- 工况配置： 主臂工况、固定副臂工况、塔式副臂工况等。
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 臂长组合： 主臂长度、副臂长度和角度。
- 配重： 使用的配重总量（车体配重+中央配重）。配重越大，起重能力通常越强，但对地基压力也越大。
- 超起装置： 是否使用超起桅杆和超起配重。这是提升大臂长、大幅度下起重能力的关键装置。
应用案例场景分析
假设我们有一个XLC260，基本配置为：主臂工况，车体配重75吨。我们来看几个不同场景下的应用。
案例一：化工厂反应塔吊装（中短臂、小幅度、重物）
- 场景描述： 在化工厂区内吊装一台重150吨的反应塔。现场空间紧凑，起重机需要靠近基础位置作业，计划幅度为10米。
- 应用性能表步骤：
- 确定工况： 选择“主臂工况”性能表。
- 确定臂长： 由于重物高度不高，且幅度小，可以选择较短的臂长以保证起重能力。我们查看 24米主臂 的性能表。
- 查找对应数据： 在24米主臂的性能表中，找到 工作幅度10米 这一列。
- 读取起重能力： 对应10米幅度，表格显示额定起重量可能为 240吨（此为示例值，请以实际性能表为准）。
- 决策与分析：
- 安全校验： 吊物重150吨 < 额定起重量240吨。负荷率 = 150 / 240 ≈ 62.5%，这在安全范围内（通常要求低于75%-85%，具体看公司安全规定）。
- 结论： 使用24米主臂，在10米幅度下吊装150吨反应塔是安全可行的。甚至可以考虑使用更长的臂长（如30米）以预留更多安全空间，但需核对30米臂长在10米幅度下的起重能力是否仍大于150吨。
案例二：桥梁板梁安装（长臂、大幅度）
- 场景描述： 在桥梁施工现场，需要将一片重50吨的板梁安装到桥墩上。由于桥墩较高且起重机站位受限，需要用到42米主臂，工作幅度达到20米。
- 应用性能表步骤：
- 确定工况： 仍是“主臂工况”。
- 确定臂长： 选择 42米主臂 的性能表。
- 查找对应数据： 在42米主臂性能表中，找到 工作幅度20米 这一列。
- 读取起重能力： 对应20米幅度，额定起重量可能降至 85吨。
- 决策与分析：
- 安全校验： 吊物重50吨 < 额定起重量85吨。负荷率 = 50 / 85 ≈ 58.8%，安全。
- 潜在风险： 如果现场有风载，或需要带载回转，需要额外考虑这些动态因素对稳定性的影响。性能表给出的通常是静态、理想工况下的数值。
- 结论： 此方案可行。但如果板梁重量增加到70吨，负荷率将达82%，属于临界作业，需要格外谨慎，并考虑是否增加配重或使用超起装置来提升能力。
案例三：风电塔筒吊装（超起工况、极限参数）
- 场景描述： 吊装一段风电塔筒，重100吨，需要安装高度很高。计划采用 主臂+固定副臂 工况，主臂60米，副臂30
