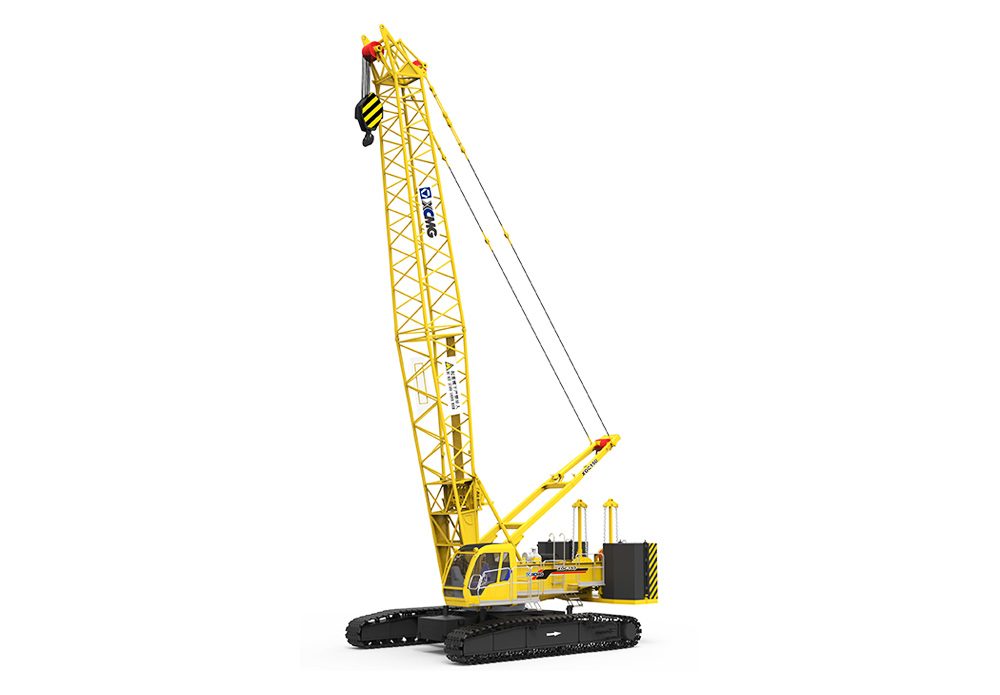

好的，我们来详细探讨一下徐工XGC150履带起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何吊装操作前，都必须根据现场实际的工况（如吊装半径、臂长、是否使用副臂、地基情况等）查阅性能表，确保吊重和吊装方案在安全范围内。
徐工XGC150 基本参数回顾：
- 最大起重量： 150吨
- 主臂工况： 主臂长度可在18米至84米之间组合。
- 固定副臂工况： 主臂+固定副臂，最大臂长组合可达84米 + 36米 = 120米。
- 风电工况： 专门为风机吊装设计的工况。
性能表会根据臂长和作业半径给出对应的额定起重量，并且这个起重量会因吊钩滑轮组的形式（如150吨钩、100吨钩）和配重的配置而不同。
应用案例一：大型工厂设备安装（主臂工况）
- 场景描述： 某化工厂需要安装一台重达95吨的反应塔。设备就位位置距离吊车中心（回转中心）为12米。现场空间开阔，无障碍物。
- 工况分析与性能表应用：
- 确定臂长： 反应塔高度约20米，加上索具高度，吊钩需要达到约25米的高度。考虑到设备需要从水平状态翻身直立，需要一定的起升高度余量。查阅性能表，选择 30米主臂 是合适且经济的。
- 确定作业半径： 设备就位半径为12米。
- 查阅性能表： 在“30米主臂”的表格中，找到“作业半径12米”这一栏。对应的额定起重量通常会远大于95吨（例如可能为120吨左右）。
- 安全校核：
- 负荷率计算： (实际吊重 / 额定起重量) * 100% = (95t / 120t) * 100% ≈ 79%。
- 安全标准： 通常要求负荷率不超过85%（不同公司标准略有差异，但79%在安全范围内）。
- 其他因素： 还需考虑吊索具的重量（约2-3吨），因此总吊重约为98吨。重新计算负荷率：98/120 ≈ 82%，依然安全。
- 结论： 使用30米主臂，在12米半径下吊装95吨设备是安全可行的。吊装方案可以基于此数据制定。
应用案例二：桥梁板梁架设（长主臂工况，关注作业半径变化）
- 场景描述： 在城市高架桥施工中，需要将一片重40吨的预制板梁安装到桥墩上。吊车需要站在桥下作业，吊装半径较大。由于桥墩高度，需要较长的臂长。
- 工况分析与性能表应用：
- 确定臂长： 桥墩高15米，板梁长30米，吊装时需要将板梁提升到桥墩上方并旋转。预计需要 60米的主臂。
- 确定关键半径： 这是此案例的重点。吊装过程是动态的：
- 初始半径： 板梁平放在地面，吊车需要够到它，假设此时半径为22米。
- 就位半径： 将板梁吊起并回转至桥墩正上方时，吊车中心到板梁中心的距离，假设为18米。
- 查阅性能表（60米主臂）：
- 在22米半径下： 查表得额定起重量可能为55吨。
- 在18米半径下： 查表得额定起重量可能为70吨。
- 安全校核与动态分析：
- 整个吊装过程中，最危险的时刻是初始起吊时，因为此时半径最大（22米），额定起重量最小（55吨）。
- 负荷率计算：40t / 55t ≈ 73%。这个数值是安全的。
- 关键点： 必须确保在22米半径时，吊车有足够的能力将板梁吊离地面。如果板梁放置位置更远，比如半径达到25米，查表额定起重量可能只有45吨，负荷率就达到89%，接近临界
