好的，我们来详细探讨一下徐工XGC130履带起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一点：《起重性能表》是吊装作业的“生命线”和“法律文件”。任何吊装操作前，都必须根据实际的工况（主臂长度、副臂长度、工作半径、吊装角度等）查阅对应的性能表，确保吊重、力矩等在安全范围内。

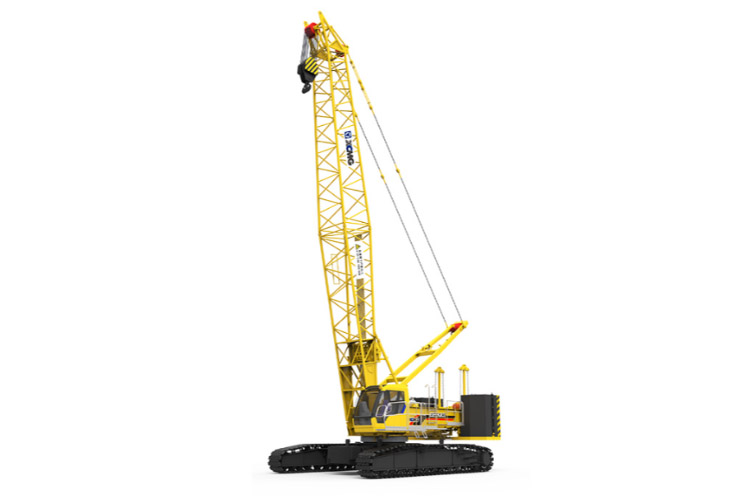

徐工XGC130是一款130吨级的履带起重机，其起重性能表会根据不同的主臂工况、固定副臂工况、塔式副臂工况等分为多个分表。下面我们通过几个典型的实际案例来说明如何应用。

案例一：风电设备检修（主臂工况）

• 场景描述：在某风电场，需要更换一台风机机舱内的发电机。机舱离地高度约80米。现场空间相对开阔，但风机位于山坡上，地面不平整。
• 吊装方案：使用XGC130的主臂工况。由于高度要求，计划采用较长的主臂。
• 应用性能表步骤：
  1. 确定工况：选择《主臂起重性能表》。假设我们选用42米主臂。
  2. 确定工作半径：测量起重机回转中心到风机塔筒底部的水平距离。考虑到山坡坡度、起重机站位安全距离以及机舱的悬挑，估算出工作半径约为16米。
  3. 查阅性能表：在“42米主臂”的性能表中，找到“工作半径16米”这一栏。查表得知，在该工况下，起重机的额定起重量为 XX吨（具体数值需查真实性能表，此处用XX代替）。
  4. 对比核实：
     • 被吊物重量：发电机重量为30吨，加上吊钩、索具等吊具重量约2吨，总吊重为32吨。
     • 安全校验：查表得到的额定起重量XX吨必须大于32吨。同时，必须考虑安全规范要求，通常要求负载率不超过额定起重量的75%-90%（根据公司安全标准和作业风险等级而定）。假设安全系数要求为80%，那么允许的最大起重量为 XX吨 * 80% = YY吨。
     • 结论：如果YY吨 > 32吨，则此方案理论上可行。如果接近或超出，则需要调整方案，例如：增加配重（如果性能表有对应配重选项）、缩短工作半径（重新规划起重机站位）或加长主臂但需重新查表核实（加长臂会降低起重能力）。

案例二：化工厂反应塔安装（固定副臂工况）

• 场景描述：在化工厂扩建项目中，需要安装一个高度为45米、重量为55吨的反应塔。周围有管廊和设备，作业空间狭窄，需要起重机有较大的起升高度和一定的作业幅度。
• 吊装方案：主臂高度可能不够或性能不佳，因此采用主臂+固定副臂工况。
• 应用性能表步骤：
  1. 确定工况：选择《固定副臂起重性能表》。假设配置为 30米主臂 + 18米副臂，总臂长48米。
  2. 确定工作半径和吊装角度：副臂工况的性能表通常以工作半径和副臂夹角为关键参数。根据反应塔的吊点位置和就位点，计算需要的工作半径（例如14米），并确定一个合适的副臂夹角（例如30°），以避开周围障碍物。
  3. 查阅性能表：在“30m+18m”副臂工况表中，找到“工作半径14米”与“副臂夹角30°”交汇的格，查得额定起重量为 ZZ吨。
  4. 对比核实：
     • 被吊物重量：反应塔55吨 + 吊具3吨 = 58吨。
     • 安全校验：ZZ吨必须显著大于58吨（同样考虑安全系数）。如果ZZ吨仅为60吨，负载率已达96.7%，这是绝对禁止的，属于严重超载。
     • 方案调整：
       • 首选：尝试减小工作半径。如果能把半径缩短到12米，查表发现额定起重量会大幅增加，可能满足要求。
       • 次选：调整副臂夹角。有时增大夹角（如调到40°）可以改善起重性能，但需注意吊钩活动空间。
