好的，我们来详细解析一下徐工XGC100A履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝不是一张简单的参考表。 它精确规定了在特定工况下，起重机能够安全起吊的最大重量。

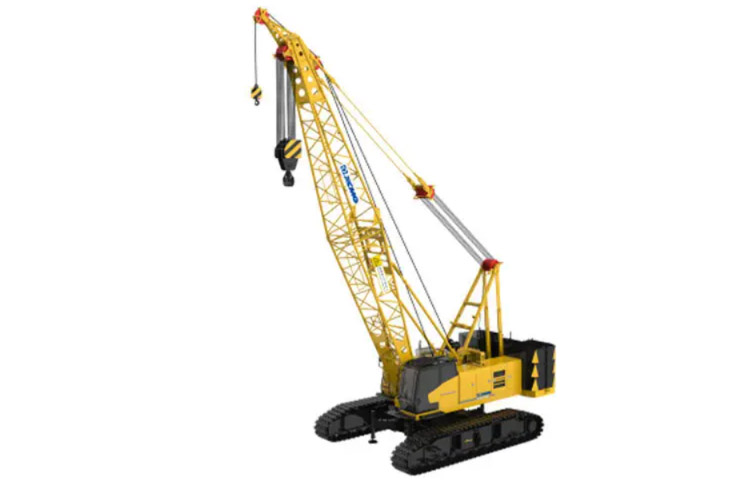

徐工XGC100A是一款额定起重量为100吨的履带起重机，其起重能力会随着主臂长度、副臂长度、工作幅度（吊装半径）以及是否使用副臂等多种工况发生巨大变化。

理解性能表的关键参数

在查看性能表前，必须理解几个关键参数：

1. 主臂工况： 这是最常用的工况。主臂长度可以从18米到61米不等。臂越长，在相同半径下，起重能力越低。
2. 固定副臂工况： 当需要更大的起升高度时，会在主臂末端加装副臂。副臂有不同角度（如15°、30°）。加装副臂后，整机起重能力会显著下降。
3. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的核心因素之一。半径越大，起重能力越小。
4. 额定起重量： 性能表中对应某个臂长和半径下的最大允许起吊重量。这个重量已经包含了吊钩、索具等所有吊具的重量。

---

应用案例解析

假设我们需要吊装一个重达70吨的设备。我们将通过性能表来规划如何安全完成这项任务。

案例一：常规场地，主臂工况吊装

场景： 在开阔的工厂空地上，将70吨的设备安装到10米高的基础上。设备就位半径为12米。

应用步骤：

1. 确定工况： 由于高度要求不高（10米+设备高度+索具高度），使用主臂工况即可。
2. 查询性能表（主臂工况）：
   • 我们需要找到一个臂长和半径的组合，使得对应的额定起重量大于70吨。
   • 查看性能表（简化示例）：

主臂长度 (m)	工作幅度 (m)	额定起重量 (t)
30	10	92.5
30	12	82.0
30	14	72.5
36	10	85.0
36	12	76.0
36	14	67.5
42	12	70.5

3. 分析与决策：
   • 选择1： 使用30米主臂，在12米半径下，额定起重量为82.0吨 > 70吨。安全，且有余量。
   • 选择2： 使用36米主臂，在12米半径下，额定起重量为76.0吨 > 70吨。安全，但余量较小。
   • 选择3： 使用42米主臂，在12米半径下，额定起重量为70.5吨，非常接近70吨。风险极高！ 因为吊具（约1-2吨）的重量必须计算在内，实际起吊重量会超过70.5吨，导致超载。
   • 错误选择： 使用36米主臂在14米半径下（67.5吨）或42米主臂在14米半径下（性能表值会更低），都会导致严重超载。

结论： 最优选择是使用30米主臂，在12米半径内进行吊装。这样安全余量充足，作业稳定。

---

案例二：高耸结构，固定副臂工况吊装

场景： 在电厂安装一个高60米的烟囱段，重量为25吨。由于周围有建筑物，起重机不能过于靠近，计划就位半径为20米。

应用步骤：

1. 确定工况： 起升高度要求很高（60米），必须使用主臂+固定副臂工况。
2. 配置假设： 假设我们选用 42米主臂 + 18米副臂（角度30°），总臂长组合为60米，以满足高度要求。
3. 查询性能表（固定副臂工况）：
   • 在“42m主臂 + 18m副臂，30°”这一页，查找半径为20米时的额定起重量。

| 主臂+副臂组合 |
