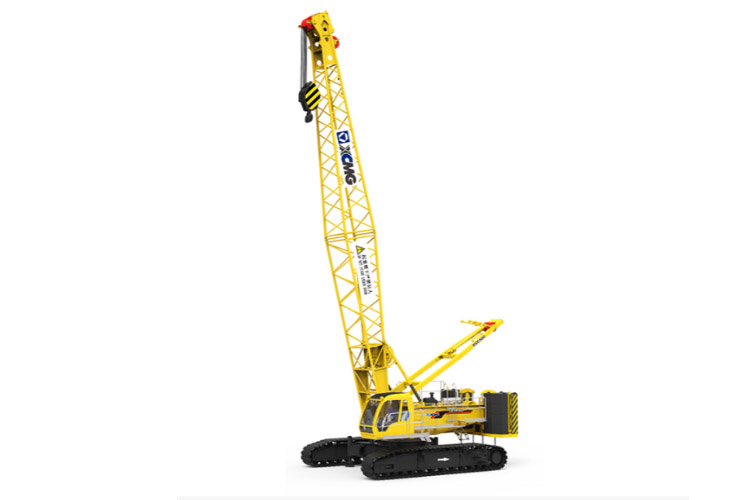

徐工XGC100-II履带吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细探讨一下徐工XGC100-II履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线。 它不是一份简单的参考数据，而是具有强制性的操作依据。XGC100-II的性能表会根据不同的工况配置（主要是主臂长度、副臂长度、工作半径）和吊装方式（例如，是否使用超起装置）发生巨大变化。

以下通过三个典型的吊装场景，来说明如何查询和应用性能表。

场景描述：在一个开阔的工厂区内，需要将一台重45吨的反应釜吊装到15米高的混凝土平台上。现场地面坚实平整。反应釜就位位置距离起重机中心约12米。

应用步骤：

确定工况配置：
- 由于作业高度约15米，且无需跨越障碍，选择主臂工况。
- 查询主臂长度组合表，选择一个既能满足高度要求又有足够安全余量的臂长。例如，选择 30米主臂。
- 工作半径：12米。
查询性能表：
- 找到对应 30米主臂 的性能表章节。
- 在表格中，找到 “工作半径”为12米 的这一行。
- 查看该行对应的 “额定起重量”。假设查询结果为 58吨。
安全校核与决策：
- 吊物重量（45吨）< 额定起重量（58吨），从起重能力上看是可行的。
- 考虑安全余量：58吨 - 45吨 = 13吨。这个余量可以容纳吊钩、索具的重量（约1-2吨）以及不可预见因素，安全余量充足。
- 最终决策：使用30米主臂，在12米工作半径下执行此次吊装作业是安全的。操作时需确保支腿完全伸出，地面压实度符合要求。

要点：在主臂工况下，性能表的应用相对直接，核心是确保“吊重+索具重 < 对应臂长和半径下的额定起重量”。

场景描述：需要安装一个高度为55米的通信塔尖部件，部件重量为12吨。现场空间有限，起重机无法过于靠近基础。

应用步骤：

确定工况配置：
- 作业高度远超主臂工况的覆盖范围，必须使用主臂+固定副臂工况。
- 假设选择 42米主臂 + 18米副臂，总臂长达到60米，满足高度要求。
- 由于空间限制，工作半径预计为20米。
查询性能表：
- 找到对应 “主臂42m + 副臂18m” 的专用性能表。注意：副臂工况的性能远低于同长度主臂工况。
- 在表格中，找到 “工作半径”为20米 的行。工作半径在此工况下指的是吊钩中心到起重机回转中心的水平距离。
- 查看额定起重量。假设查询结果为 15吨。
安全校核与决策：
- 吊物重量（12吨）< 额定起重量（15吨），理论可行。
- 关键考量：
  - 作业高度：60米的臂长在20米半径下的实际吊钩高度需要计算确认，必须高于55米。
  - 幅度控制：副臂工况下，对操作平稳性要求极高，严禁大幅变幅或回转，防止甩动。
- 最终决策：该方案可行，但必须制定详细的吊装方案，确保精确控制幅度，并注意风速影响（高耸吊装对风非常敏感）。

要点：副臂工况性能急剧下降，且对稳定性要求高。性能表是底线，实际操作必须
