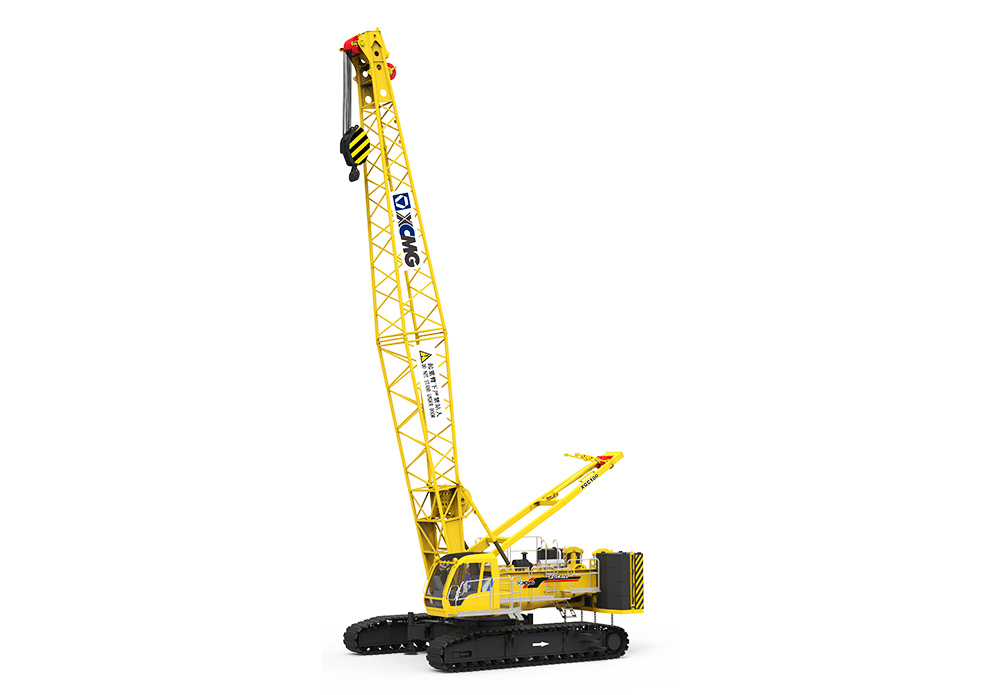

好的，我们来详细探讨一下徐工XGC100履带起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装方案都必须严格依据性能表来制定，绝不允许超载或超出安全工作范围。

徐工XGC100 基本参数回顾：

• 最大起重量： 100吨（通常在主臂最短、工作幅度最小的工况下）
• 主臂工况： 主臂长度可从18米到60多米（具体型号可能略有差异）。
• 固定副臂工况（即主臂+副臂）： 可安装副臂，以增加起升高度，但会显著降低起重量。
• 关键变量： 起重能力取决于 【主臂长度】、【工作幅度】（即吊钩中心到起重机回转中心的水平距离） 以及 【配重配置】。

性能表就是将这些变量组合起来，列出对应的额定起重量。

---

应用案例一：设备厂房内安装（主臂工况）

• 场景描述： 在某化工厂扩建项目中，需要在现有厂房内安装一台重45吨的反应釜。厂房高度有限，反应釜需要从屋顶预留孔吊入，就位位置距离起重机站位约12米。厂房内空间狭窄，起重机需在固定位置作业。
• 工况选择： 使用主臂工况。因为起升高度要求不高，但需要较大的起重量。
• 性能表应用步骤：
  1. 确定关键参数：
     • 被吊物重量： 45吨（需包括吊钩、索具重量，假设总计47吨）。
     • 所需工作幅度： 约12米（反应釜就位点与起重机站位的距离）。
     • 所需起升高度： 根据厂房高度和反应釜尺寸计算，假设臂架需达到25米高。
  2. 查阅性能表： 找到XGC100《主臂工况起重性能表》。
  3. 匹配参数：
     • 选择主臂长度：起升高度25米，加上吊钩滑轮组等高度，选择28米的主臂是安全且合适的。
     • 在“28米主臂”这一列，查找工作幅度12米对应的额定起重量。
     • （假设性能表示例）在28米臂、12米幅度下，额定起重量为 58吨。
  4. 安全校核：
     • 所需吊重47吨 < 额定起重量58吨。
     • 安全余量： (58 - 47) / 47 ≈ 23%，符合安全规范（通常要求有余量）。
• 结论： 该工况下，使用XGC100配28米主臂，在12米幅度下吊装47吨重的设备是安全可行的。机手需严格按照性能表控制起重机的操作，确保幅度不超过12米。

---

应用案例二：风电塔筒吊装（固定副臂工况）

• 场景描述： 吊装一段风力发电机的塔筒。塔筒重量为38吨，安装高度（法兰盘离地距离）为40米。由于塔筒较高，需要起重机吊钩有足够的起升高度。
• 工况选择： 使用固定副臂工况。因为主臂工况在60米长度时，其起重量可能无法满足要求，或安全余量太小。副臂工况可以提供更高的起升高度。
• 性能表应用步骤：
  1. 确定关键参数：
     • 被吊物重量： 38吨（含索具，假设总计40吨）。
     • 所需起升高度： >40米（吊钩需超过塔筒顶端以便安装）。
     • 所需工作幅度： 考虑到塔筒直径和起重机安全距离，假设为10米。
  2. 查阅性能表： 找到XGC100《固定副臂工况起重性能表》。性能表会明确主臂和副臂的组合长度（如：主臂42米 + 副臂18米 = 60米）。
  3. 匹配参数：
     • 选择主臂+副臂组合：为达到超过40米的起升高度，选择 “42米主臂 + 18米副臂” 的组合，总长约60米。
     • 在“42+18m”臂杆组合这一列，查找工作幅度10米对应的额定起重量。
     • （假设性能表示例
