吊车参数应用

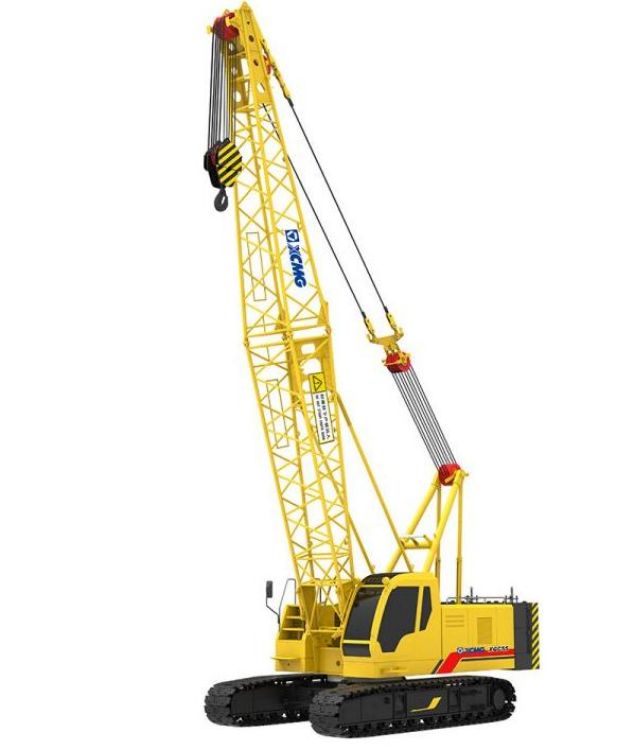

好的，我们来详细解析一下徐工XGC85履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”，它严格规定了起重机在不同工况下的安全起重能力。XGC85的性能表会根据主臂长度、工作幅度（作业半径）、以及是否使用副臂（固定副臂或塔式副臂） 等关键参数而变化。
案例背景设定
假设我们有一个项目，需要吊装一台重达 40吨 的设备。现场条件为平坦坚实的土地。我们拥有一台徐工XGC85履带起重机，其基本配置为：
- 主臂工况（不带副臂）
- 配重：标配的全配重
- 超起装置：本例中暂不使用
我们将模拟三种最常见的工况，来展示如何查询和应用性能表。
应用案例一：主臂工况，近距离吊装
场景描述： 需要将设备从卡车吊装至旁边5米远的基础位置上。设备重量40吨。
应用性能表步骤：
- 确定工况： 主臂工况，使用较短的主臂以提高起重能力。我们选择 18米 的主臂长度。
- 确定幅度： 吊车中心到设备放置点的水平距离约为 7米（考虑了设备尺寸和吊车停放安全距离）。
- 查询性能表： 找到对应“主臂18米”的性能表。横向找到“幅度7米”这一列，纵向交叉点的数值即为额定起重量。
- （注：以下数据为模拟，实际请查阅官方最新性能表）
- 模拟数据： 在主臂18米，幅度7米时，额定起重量约为 58吨。
- 安全校核与决策：
- 设备重量（40t）< 额定起重量（58t），满足要求。
- 安全余量： (58-40)/58 ≈ 31%，有充足的安全余量，作业非常安全。
- 决策： 此工况完全可行。可以选择18米或稍长的主臂，为吊钩和索具留出足够空间。
应用案例二：主臂工况，远距离吊装/安装就位
场景描述： 需要将设备安装到一个离吊车中心较远（15米）的混凝土基础上方。设备重量仍是40吨。
应用性能表步骤：
- 确定工况： 主臂工况。由于幅度增大，需要更长的臂长才能达到足够的高度。我们选择 36米 的主臂。
- 确定幅度： 作业半径为 15米。
- 查询性能表： 找到“主臂36米”的性能表，查询幅度15米时的额定起重量。
- 模拟数据： 在主臂36米，幅度15米时，额定起重量约为 41吨。
- 安全校核与决策：
- 设备重量（40t） 非常接近 额定起重量（41t）。
- 风险分析：
- 临界状态： 此工况处于起重能力的极限边缘。任何不利因素，如地基轻微下陷、突然阵风、重量计算误差（设备实际重量可能略超40t）、吊索具本身的重量等，都可能导致超载，引发严重事故。
- 安全规范： 通常安全规程要求留有至少10%-15%的安全余量。
- 决策：
- 方案一（不推荐）： 严格意义上，此工况是不安全的，应避免使用。
- 方案二（推荐）： 重新规划吊车站位，尽可能减小作业半径。例如，如果能将站位调整到幅度12米处，查询性能表得知起重量可能达到55吨以上，则作业安全。
- 方案三（备用）： 如果无法移动吊车，则需考虑使用超起装置（如果XGC85配置了该选项），超起工况下同等幅度的起重能力会显著提升。
应用案例三：塔式工况（带塔式副臂），高耸结构吊装
场景描述： 需要在化工厂内，将一个重 15吨 的塔器附件安装到50米高的塔顶。
应用性能表步骤：
- 确定工况： 塔式工况。主臂（作为塔身）提供高度，塔式副臂提供作业半径和灵活性。假设配置为：主臂36米 + 塔式副臂24米。
