吊车参数应用

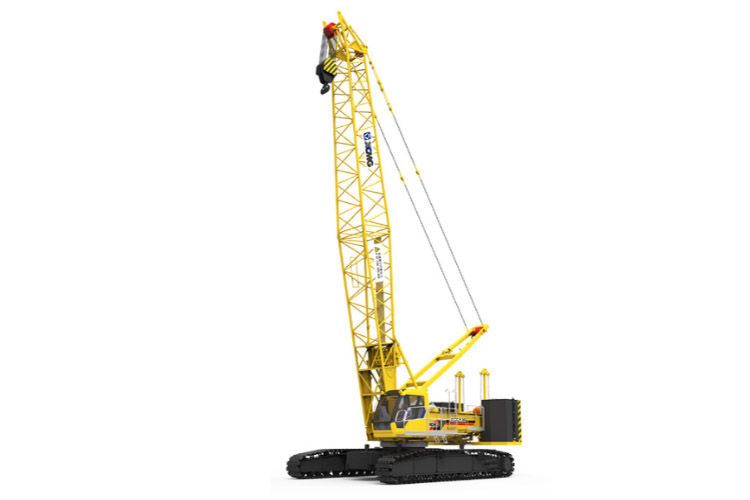

好的，徐工XGC75履带起重机是一款性能非常出色的75吨级产品，其起重性能表是指导每一次安全、高效吊装作业的“圣经”。下面我将结合几个典型的工况应用案例，详细说明如何在实际工作中应用其起重性能表。
核心前提：理解性能表的关键要素
在查看案例前，必须先理解性能表中几个决定起重能力的关键参数：
工况配置： 这是性能表应用的基础。XGC75主要有：
- 主臂工况： 使用不同长度的主臂进行吊装。
- 固定副臂工况： 在主臂末端加装固定角度的副臂，用于增加起升高度。
- 塔式副臂工况： 主臂与副臂成一直线，获得最大的起升高度，但起重能力会显著降低。
工作半径： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素，半径越大，起重能力越小。
臂长： 主臂或主臂+副臂的总长度。在相同半径下，臂长越长，起重能力越小。
额定起重量： 在特定工况、臂长和半径下，起重机允许吊起的最大重量。这个数值已经包含了吊钩、索具的重量。
后方/侧方区域作业： 性能表通常标注了不同区域的起重能力，后方区域（起重机正后方）能力最强，侧方次之。
应用案例解析
案例一：风电设备安装（主臂工况 + 固定副臂工况）
- 场景描述： 在风电场安装一台风力发电机的机舱，机舱重量为65吨。需要将机舱吊装到约80米高的塔筒顶部。
- 应用步骤：
- 确定工况： 由于高度要求高，单纯主臂无法满足，必须使用固定副臂工况。假设选择主臂42米 + 副臂24米的配置，总臂长66米。
- 确定工作半径： 根据现场布置，起重机中心需要与塔基保持一定安全距离，假设工作半径确定为14米。
- 查阅性能表： 找到“固定副臂工况”性能表，对应“主臂42m + 副臂24m”这一列，查看“工作半径14m”对应的额定起重量。
- 查表示例： 在性能表中，此配置下14米半径的额定起重量可能为68吨。
- 安全校核：
- 吊物重量（机舱）：65吨
- 吊钩及索具重量：假设为2吨
- 总吊重 = 65 + 2 = 67吨
- 比较： 67吨（实际吊重） < 68吨（额定起重量） → 符合安全要求。
- 注意事项： 必须考虑风载影响。风电场地通常风较大，性能表是在理想状态下制定的，实际作业时需根据风速适当降低额定起重量（如使用85%的额定值作为安全限制）。
案例二：厂房钢结构吊装（主臂工况）
- 场景描述： 在工业厂房内吊装大型钢梁，钢梁重量为30吨，需要吊装到25米的高度，作业半径约10米。
- 应用步骤：
- 确定工况： 高度要求不高，作业空间相对开阔，使用主臂工况即可，效率最高。选择主臂长度31米（满足25米高度并有富余）。
- 确定工作半径： 半径为10米。
- 查阅性能表： 找到“主臂工况”性能表，对应“臂长31m”这一列，查看“工作半径10m”对应的额定起重量。
- 查表示例： 性能表显示，31米主臂在10米半径下的额定起重量可能为45吨。
- 安全校核：
- 吊物重量（钢梁）：30吨
- 吊钩及索具重量：假设为1吨
- 总吊重 = 30 + 1 = 31吨
- 比较： 31吨 < 45吨 → 安全余量充足，非常安全。
- 注意事项： 厂房内作业需注意回转空间，避免臂架或吊物与厂房结构发生碰撞。性能表未考虑障碍物，实际作业路径需提前规划。
