徐工XGC55履带吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细探讨一下徐工XGC55履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝不是一张简单的参考表。 它详细规定了起重机在不同工况（主要是主臂长度、工作幅度和配重配置）下能够安全起吊的最大重量。

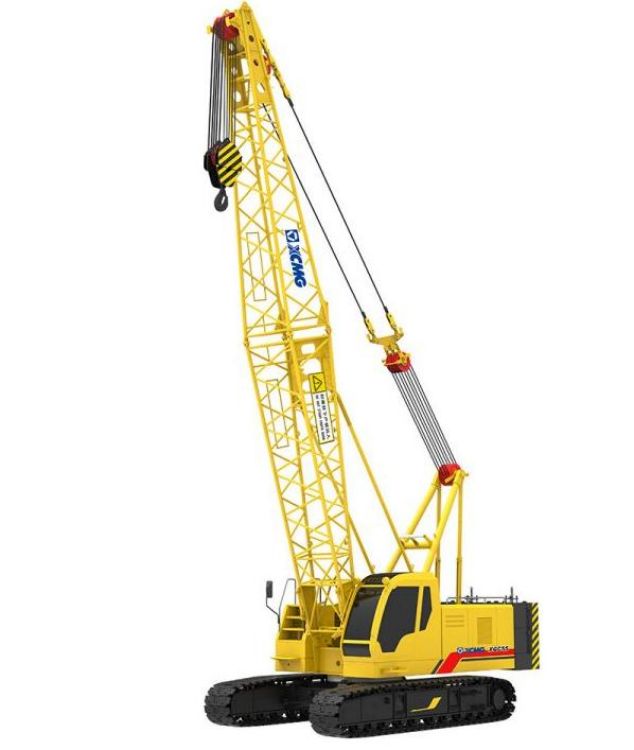

徐工XGC55是一款55吨级的履带起重机，其起重性能表会根据不同的配置（如是否带副臂、超起等）而不同。我们以最常见的主臂工况为例进行分析。

工况背景：
- 吊物：钢筋混凝土预制梁板，重量约20吨。
- 作业半径：由于桥墩位置固定，吊车需要站在指定位置，最大作业幅度（吊钩中心到吊车回转中心的距离）预计为10米。
- 臂长选择：桥墩高度约15米，加上吊索具和梁板本身的高度，需要将梁板提升到约20米的高度。因此，选择24米的主臂长度是合适的（臂长需大于提升高度，并考虑吊钩滑轮组等余量）。
查询性能表：找到XGC55在 “主臂工况 - 24米臂长” 对应的性能表。在“幅度（米）”一栏找到 10米，查看对应的额定起重量。
- 假设性能表示例数据：
  - 臂长24米，幅度10米，额定起重量：28吨。
应用分析与决策：
1. 能力校验：额定起重量28吨 > 吊物重量20吨。从起重能力上看是可行的。
2. 安全余量考虑：安全余量 = (28 - 20) / 28 ≈ 28.6%。这个余量是充足的，可以考虑吊物可能存在的重量误差以及风载等动态因素。
3. 最终决策：确认地基处理合格后，可以按照此工况进行吊装。指挥和司机需严格控制幅度在10米左右，严禁超幅度作业。

工况背景：
- 吊物：一台核心反应釜，重量26吨，形状不规则，需精准就位。
- 空间限制：厂房内空间狭窄，吊车必须紧靠设备基础作业，作业幅度非常小，预计仅为5米。
- 臂长选择：厂房净高18米，选择21米的主臂可以满足高度要求，且更短的臂长在同等幅度下起重能力更强。
查询性能表：找到 “主臂工况 - 21米臂长” 的性能表。在幅度 5米处查看额定起重量。
- 假设性能表示例数据：
  - 臂长21米，幅度5米，额定起重量：55吨（接近全配重下的最大能力）。
应用分析与决策：
1. 能力校验：55吨 >> 26吨。起重能力绰绰有余。
2. 新问题出现：虽然重量没问题，但幅度5米意味着吊臂几乎处于垂直状态。这种情况下，需要重点考虑：
  - 吊物尺寸：反应釜是否过高过宽，在起升过程中会碰到吊臂？这需要仔细计算吊物与吊臂的安全距离。
  - 就位精度：小幅度下，吊钩的微动性较差，对司机的操作要求极高。
3. 最终决策：起重能力满足，但必须进行详细的吊装仿真或实地模拟，确保吊物与吊臂有足够间隙。可能需要采用双机抬吊或调整吊点等方式来解决就位难题。此案例说明，性能表只是基础，还需结合现场实际情况综合判断。

工况背景：
- 吊物：重型地锚板，用于固定风机，重量38吨。
- 作业半径：需要将地锚板吊运到基坑处，作业幅度为8米。
- 臂长选择：基坑不深，但需要一定的起升高度来翻转地锚板，选择18米的主臂。
查询性能表：找到 **“主臂工况 - 18米臂长”
