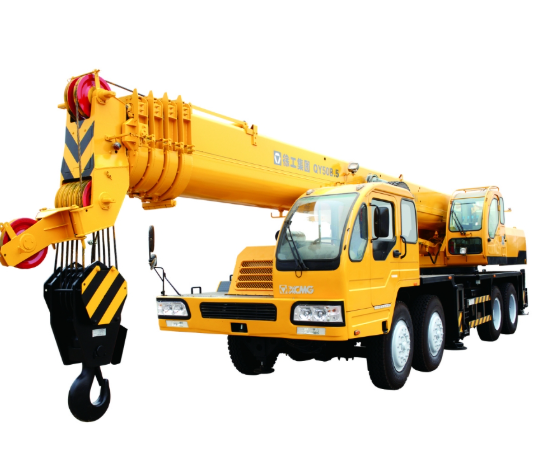

好的，我们来详细解析一下徐工QY50B.5汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

核心前提：理解起重性能表的关键参数

在讨论案例之前，必须明确性能表上的几个决定性因素：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。这是最重要的参数。
2. 臂长（L）： 主臂伸出的长度。
3. 额定起重量（Q）： 在该幅度和臂长下，允许起吊的最大重量。此重量已包含吊钩、索具等吊具的重量。
4. 支腿工况： 全伸支腿（最稳定）或半伸支腿。性能表通常是基于全伸支腿、坚实平整地面的工况制定的。

重要原则： 实际作业中，必须保证 【吊装总重量 < 性能表对应幅度下的额定起重量】，并留有足够的安全余量。

---

应用案例场景分析

假设我们需要吊装一个重18吨的设备部件。

案例一：近距离、无障碍物吊装（最佳工况）

• 场景描述： 将设备从卡车平板吊装到旁边5米远的混凝土基础上。现场开阔，无任何障碍物。
• 应用步骤：
  1. 确定幅度： 吊车停好位后，估算吊钩到设备的位置，工作幅度大约在 6米 左右。
  2. 选择臂长： 由于距离很近，且无需跨越障碍，我们使用最短的主臂长度即可，例如 10.6米（基本臂）。
  3. 查表： 查阅QY50B.5的性能表，找到“主臂工况”部分，臂长L=10.6米这一列，向下找到幅度R=6米这一行，交叉点的数值即为额定起重量。
     • （查表示例值，非官方精确数据） 在R=6m，L=10.6m时，额定起重量可能为 48吨。
  4. 安全校核： 我们需要吊装的设备重18吨，远小于48吨的额定起重量。结论：安全，可以作业。
  5. 额外考虑： 虽然起重能力绰绰有余，但仍需注意吊点选择、吊索角度、平稳操作等安全细节。

案例二：中距离、需跨越低矮障碍物吊装

• 场景描述： 需要将18吨的设备吊装到一座厂房内，厂房门口有雨棚，设备需跨越雨棚（高度8米）后放入室内指定位置。吊车中心到设备落点水平距离约为14米。
• 应用步骤：
  1. 确定幅度和高度： 工作幅度R≈14米。关键是要让设备能安全越过8米高的雨棚，因此吊臂顶端需要足够的高度。
  2. 选择臂长： 基本臂10.6米肯定不够。我们需要计算所需的最小臂长。不仅要考虑设备越过雨棚的高度，还要考虑吊索具长度和设备本身高度。假设设备高2米，吊钩以下索具长2米，那么吊臂铰点的高度至少需要 8m + 2m + 2m + 安全余量 ≈ 13米。考虑到幅度的影响，实际需要更长的臂长。我们尝试选择 18米 的臂长。
  3. 查表： 在性能表L=18m这一列，找到R=14m这一行。
     • （查表示例值） 额定起重量可能为 22吨。
  4. 安全校核： 设备重18吨 < 22吨。结论：在额定能力范围内，但余量不大（4吨），必须谨慎操作。
  5. 风险分析与操作要点：
     • 余量小： 22吨的额定值是在理想状态下，任何额外的不利因素（如风载、轻微侧拉、地面松软）都可能使起重机接近或超过负荷极限。
     • 必须进行试吊： 将设备缓慢吊离地面少许，检查吊车支腿、地面是否正常，确认无误后再继续起升。
     • 严禁盲区操作： 在起吊和回转过程中，幅度可能会发生变化，操作员必须时刻关注幅度显示器，确保全程在安全范围内。

案例三：大跨度吊装（临界工况）

• 场景描述： 需要将18吨的设备吊装到距离吊车
