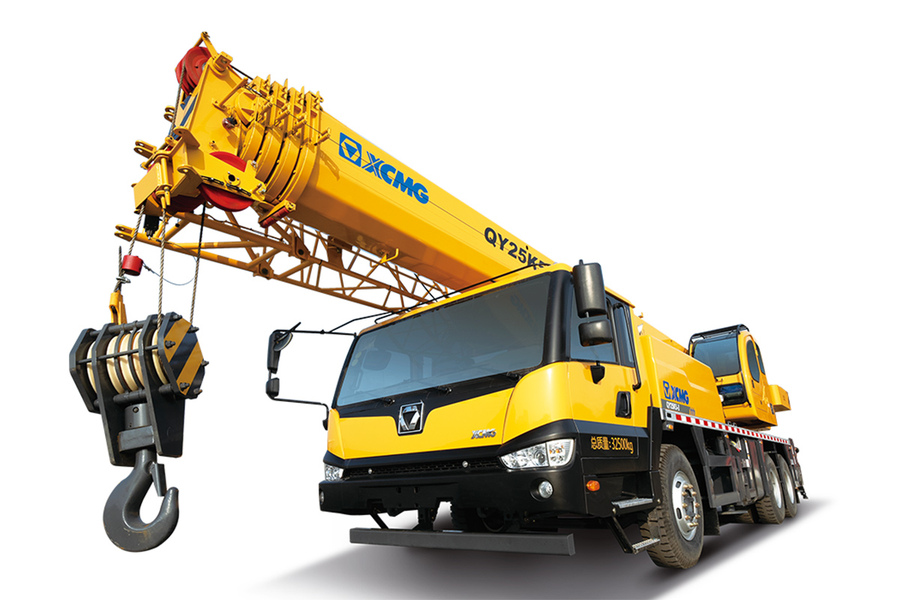

好的，我们来详细解析一下徐工QY25K5D_2这款插电式汽车起重机在不同工况下，如何应用其起重性能表。

首先，要理解这款车的核心特点：插电功能。这意味着它可以使用外接380V工业电源直接驱动液压系统，实现**“纯电”或“混合动力”作业**。这直接影响了其性能表的应用，因为在插电模式下，发动机可以处于怠速或熄火状态，从而获得更稳定的液压输出、更低的噪音和更优异的微动性能，并且最关键的是——其起重能力通常会有显著提升。

---

第一步：获取并理解性能表的结构

徐工QY25K5D_2的性能表通常会分为几个部分：

1. 主性能表（柴油机驱动）：这是传统模式下，依靠发动机提供动力时的起重能力。
2. 插电模式性能表：这是使用外接电源时的起重能力。这个表格的数值通常会比主性能表大，因为电机驱动可以提供更稳定、更强大的功率。
3. 工况说明：包括支腿全伸、半伸；360°全回转作业；以及特定的前方、侧方、后方区域作业等。不同工况下的额定起重量差异巨大。
4. 工作幅度与额定起重量对照表：这是性能表的核心，横轴是工作幅度（吊臂伸出的水平距离，单位：米），纵轴是吊臂长度（单位：米），表格内的数据是对应工况下的最大起重量（单位：吨）。

关键概念：

• 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
• 吊臂长度：吊臂伸出的长度。在相同幅度下，臂伸得越长，起重能力越小。
• 额定起重量：在该工况下允许吊起的最大重量。实际作业中必须考虑吊具（如吊钩、索具）的重量，实际吊重 = 额定起重量 - 吊具重量。

---

第二步：实际应用案例解析

我们假设一个场景：需要在工地吊装一批预制混凝土板。

案例一：近距离、重物吊装（利用插电模式的优势）

• 任务：将一块重 20吨 的混凝土板吊装到15米外的位置。作业半径（幅度）预计在 10米 以内。现场有可用的380V工业电源。
• 应用性能表步骤：

1. 选择工况：由于是固定位置作业，我们选择支腿全伸工况。
2. 确定模式：现场有电源，优先选择插电模式，以获得最大起重能力和最佳经济性。
3. 查阅插电性能表（支腿全伸，360°作业）：
   • 找到工作幅度 10米 这一列。
   • 查看不同臂长下的起重量。例如，臂长可能在18.6米左右。
   • 假设在10米幅度、插电模式下，额定起重量为 24吨。
4. 安全校核：
   • 货物重量：20吨
   • 吊具重量：假设为0.5吨
   • 总吊重：20.5吨
   • 结论：24吨（额定） > 20.5吨（实际），安全，可以作业。
5. 对比分析：
   • 如果查阅柴油机模式下的性能表，在10米幅度下的额定起重量可能只有 22吨。
   • 那么，22吨（额定）仅比20.5吨（实际）多出1.5吨，安全余量较小。而使用插电模式，安全余量更大，作业更安心，同时节省燃油，减少噪音。

案例二：中远距离、较大件吊装（混合工况判断）

• 任务：将一块重 8吨 的钢构件吊装到30米高的楼层。作业半径（幅度）预计为 16米。现场电源线长度不够。
• 应用性能表步骤：

1. 选择工况：依然是支腿全伸。
2. 确定模式：电源不可达，只能使用柴油机模式。
3. 确定吊臂长度：高度30米，加上吊钩索具等高度，需要吊臂有足够的仰角。通过计算或经验，可能需要伸出主臂到30米以上（例如31.5米臂长）。
4. 查阅柴油机性能表（支腿全伸，360°作业）：
   • 找到工作幅度 **16
