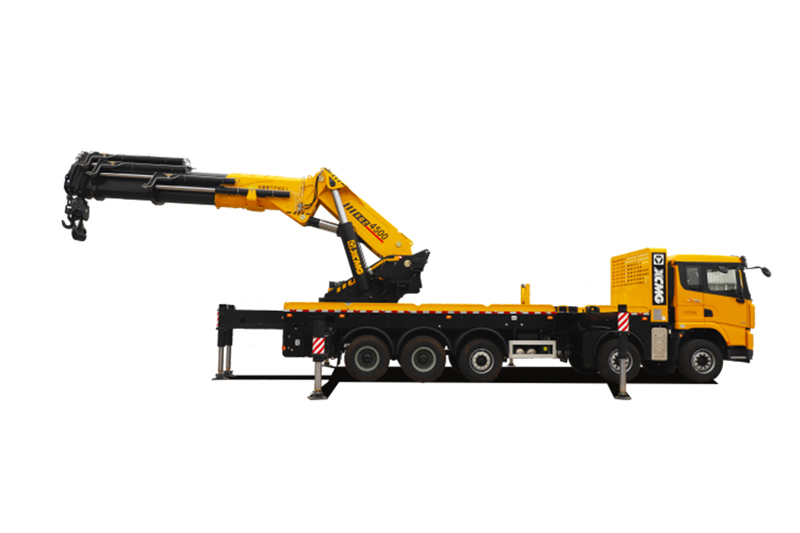

好的，我们来详细探讨一下徐工SQZ4500在不同工况下起重性能表的应用案例。
首先，需要明确SQZ4500的基本定位：它是一款450吨级的全地面起重机，以其强大的起重能力、卓越的机动性和先进的控制系统著称。其起重性能表是吊装作业的“圣经”，它详细规定了在不同工况组合（主臂长度、副臂长度、工作幅度）下，起重机能够安全起吊的最大重量。
核心原则：
- 性能表是安全底线：任何实际吊装重量都必须小于或等于性能表中对应工况下的额定起重量。
- 工况决定性能：起重能力并非固定值，它随着臂长增长而降低，随着工作幅度（吊臂与重物的水平距离）增大而降低。
- 考虑全面因素：除了性能表，还需考虑现场风速、地基情况、吊索具重量等。
以下是几个典型的应用案例，展示如何查询和应用SQZ4500的起重性能表。
案例一：风电设备吊装（典型的大吨位、大高度作业）
场景描述： 在某风电场，需要安装一台风力发电机组。轮毂中心高度为100米，单个风机叶轮（轮毂+叶片）总重为90吨。
工况分析与性能表查询：
- 确定吊装方案：采用主臂+副臂（固定副臂或变幅副臂）的工况。由于高度要求高，需要很长的臂架组合。
- 查询性能表：
- 主臂工况：首先看纯主臂能否满足。SQZ4500最大主臂长度可能达到60多米，但100米高度必须使用副臂。
- 主臂+副臂工况：假设我们选用 “主臂60米 + 变幅副臂48米” 的工况，整个臂架系统长度超过100米，满足高度要求。
- 确定工作幅度：为了避免吊臂与塔筒或已安装的部件碰撞，需要保持一定的工作幅度。假设安全的工作幅度为 16米。
- 查表：在性能表中找到“主臂60m + 副臂48m”这一栏，然后横向查找“工作幅度16m”对应的额定起重量。假设查表结果为 105吨。
应用结论：
- 性能表显示，在该工况下，起重机在16米幅度下的最大起吊能力为105吨。
- 实际吊重为90吨（叶轮）+ 约5吨（吊钩、索具等） = 95吨。
- 95吨 < 105吨，满足安全要求，方案可行。
- 关键点：此案例中，幅度和臂长是制约起重能力的关键因素。性能表确保了在极限高度下作业的安全性。
案例二：化工厂反应塔安装（密集区域、精确就位）
场景描述： 在空间狭小的化工厂区内，安装一个重150吨、高度30米的反应塔。周围有管廊和设备，回转空间有限。
工况分析与性能表查询：
- 确定吊装方案：由于设备不高但很重，且场地受限，可能不需要副臂，但需要精确控制幅度。通常会选择较短的臂长，以获取更大的起重能力。
- 查询性能表：
- 选择主臂长度：反应塔高30米，加上吊索具高度，主臂长度选择 40米 左右即可，且短臂起重能力强。
- 确定工作幅度：由于场地狭窄，起重机可能无法过于靠近基础，需要一定的幅度才能将设备吊装就位。假设最小安全幅度为 10米。
- 查表：在性能表中找到“主臂40m”这一栏，横向查找“工作幅度10m”对应的额定起重量。假设查表结果为 180吨。
应用结论：
- 性能表显示，在该工况下，起重机在10米幅度下的最大起吊能力为180吨。
- 实际吊重为150吨 + 约3吨（吊钩、索具） = 153吨。
- 153吨 < 180吨，满足安全要求。
- 关键点：此案例中，工作幅度是核心。性能表帮助吊装工程师确定起重机必须停放在离基础多远的位置，才能在安全的前提下完成吊装。如果场地限制导致幅度必须增大到12米，就需要重新查表（例如，幅度12米时起重能力可能降至160吨），并再次校核安全性。
