好的，我们来详细探讨一下徐工SQ4ZK2随车吊在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

首先，认识SQ4ZK2和其性能表

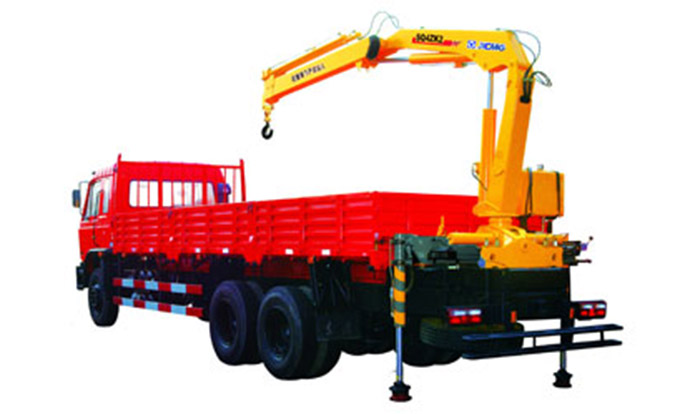

1. 设备简介： 徐工SQ4ZK2是一款4节臂U型截面直臂随车起重机，最大起重量通常为4吨（在特定工况下），最大工作幅度可达15.8米。它以其轻量化、高强度和灵活的操控性，广泛应用于物流、建材、电力、市政等领域的短途运输和吊装作业。

2. 理解起重性能表： 性能表是一个多维度的数据表格，核心参数包括：

• 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。这是最关键的因素。
• 额定起重量： 在该幅度下，起重机允许安全起吊的最大重量。
• 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重量越小。
• 支腿状态： 全伸支腿、半伸支腿或不伸支腿。支腿全伸能提供最大的稳定性，允许的起重量最大。

性能表的核心规律： 幅度越大，或臂长越长，额定起重量越小。

---

应用案例：如何查询和使用性能表

在任何一个吊装任务开始前，操作手都必须遵循以下步骤：

步骤一：明确现场工况

• 被吊物重量： 必须准确知道货物重量（包括吊具、索具的重量）。
• 作业半径（幅度）： 测量吊车停放位置到货物落点中心的水平距离。
• 所需臂长： 根据货物起吊高度和现场障碍物（如屋顶、电线）估算。
• 支腿状态： 根据现场场地条件决定是否能够全伸支腿。

步骤二：查询性能表 根据以上信息，在性能表中找到对应的臂长和幅度，交叉点上的数字就是该工况下的最大允许起重量。

步骤三：安全校核 必须遵守： 被吊物重量 < 性能表查得的额定起重量 通常要保留一定的安全余量（例如，只用额定起重量的80%-90%）。

---

具体应用案例场景分析

案例一：仓库门口装卸托盘货物（标准工况）

• 场景： 将重量为1.5吨的托盘货物从卡车上卸到仓库门口。
• 工况分析：
  • 货物重量： 1.5吨
  • 作业半径： 卡车宽2.5米，吊车需停放在一侧，预计幅度为3-4米。
  • 臂长： 货物不高，臂长只需伸出6米左右即可。
  • 支腿： 场地平整坚实，可以全伸支腿。
• 性能表应用：
  1. 找到 “支腿全伸” 的性能表区域。
  2. 查找 臂长6米 对应的那一列。
  3. 在6米臂长下，查找 幅度4米 对应的额定起重量。假设性能表显示为 3.2吨。
• 安全判断： 1.5吨（货物） < 3.2吨（额定），且有余量。此工况安全，可以作业。
• 要点： 这是SQ4ZK2的优势工况，起重能力充裕，操作稳定。

案例二：工地内安装轻型钢结构（大幅度工况）

• 场景： 在工地内，需要将一根重0.8吨的钢梁吊装到5米高的位置，吊车无法靠近，必须远距离吊装。
• 工况分析：
  • 货物重量： 0.8吨
  • 作业半径： 由于地面障碍物，吊车需停在8米外。
  • 臂长： 要吊到5米高，加上吊钩高度，需要臂长至少10米。
  • 支腿： 工地地面需铺设钢板确保平整，支腿全伸。
• 性能表应用：
  1. 在 “支腿全伸” 性能表中，找到 臂长10.4米（接近实际需求的臂长）对应的列。
  2. 查找 幅度8米 对应的额定起重量。假设性能表显示为 1.0吨。
• 安全判断： 0.8吨（货物） < 1.0吨（额定）
