好的，我们来详细探讨一下徐工SQ2SK2Q这款汽车起重机在不同工况下，其起重性能表的实际应用案例。

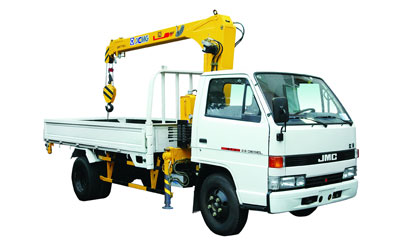

首先，明确一下设备：徐工SQ2SK2Q 是一款25吨级的汽车起重机，属于中小吨位、应用非常广泛的机型。它的起重性能表是吊装作业的“生命线”，任何操作都必须以其为依据。

核心原则：起重性能表由三个关键参数决定：

1. 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。
2. 臂长： 主臂伸出的长度。
3. 额定起重量： 在该幅度和臂长组合下，允许起吊的最大重量。

重要前提： 所有数据都是在水平、坚实的支腿支撑地面上，360°回转范围内最不利的侧方或后方工况下的数值。在实际应用中，还需考虑风载、吊具重量、地基情况等，并严格遵守安全规范（通常起吊重量不超过额定起重量的75%-90%）。

---

应用案例场景分析

案例一：城市建筑工地 - 安装预制楼板

• 工况描述： 在一个狭窄的城市工地，需要将重量为 4.5吨 的预制混凝土楼板吊装到10米高的位置。工地空间有限，起重机需要停在离安装点有一定距离的地方。
• 应用性能表步骤：
  1. 确定关键参数：
     • 被吊物重量： 4.5吨（需加上吊钩、索具重量，假设总重为4.7吨）。
     • 所需高度： 10米（楼高）+（楼板高度和索具高度，约2米）= 12米。
     • 工作幅度： 由于场地限制，起重机中心到安装点的水平距离约为 9米。
  2. 查阅性能表：
     • 查看性能表中“主臂工况”部分。
     • 找到 幅度9米 这一列。
     • 向下查找，找到能满足 12米起升高度 所需的最小臂长。12米高度通常需要臂长在14米左右（考虑吊钩滑轮组高度）。
     • 在9米幅度、臂长14.5米（SQ2SK2Q的常见臂长节数）的交汇点，查看额定起重量。假设性能表显示为 6.2吨。
  3. 安全判定：
     • 额定起重量（6.2吨） > 实际吊重（4.7吨）。
     • 结论： 该工况安全，可以作业。但操作时需缓慢平稳，因为负载已接近该工况下额定能力的76%（4.7/6.2），属于较重负载。

案例二：物流仓库 - 装卸大型设备

• 工况描述： 在物流中心露天场地，需要将一台重 8吨 的机械设备从卡车上卸下。卡车停靠在宽敞区域，起重机可以靠近作业。
• 应用性能表步骤：
  1. 确定关键参数：
     • 被吊物重量： 8吨（总重约8.2吨）。
     • 所需高度： 只需将设备从卡车货箱（约1.5米高）吊至地面，所需高度很低。
     • 工作幅度： 目标是最小幅度，以获得最大起重能力。理想情况下，可以将起重机停在紧靠卡车的位置，幅度可控制在 3.5米 以内。
  2. 查阅性能表：
     • 查看性能表“主臂工况”第一列（最小幅度，如3米）。
     • 使用最短的基本臂（约10.4米），在3米幅度下，SQ2SK2Q的额定起重量通常能达到其最大起重量 25吨（或接近值，如24吨）。
  3. 安全判定：
     • 额定起重量（≥24吨） >> 实际吊重（8.2吨）。
     • 结论： 此工况非常安全，起重能力有大量富余。但仍需注意地面坚实，以及设备在卡车上的捆绑情况，防止滑动。

案例三：郊区电力维修 - 更换电线杆

• 工况描述： 在郊区软土路旁，更换一根旧电线杆。新电线杆重 1.5吨，长12米。作业空间尚可，但地基条件一般。
• 应用性能表步骤：
  1. 确定关键参数：
     • 被吊物重量： 1.5吨（总重
