好的，我们来详细解析一下徐工SQ2SK1Q汽车起重机在不同工况下起重性能表的应用案例。

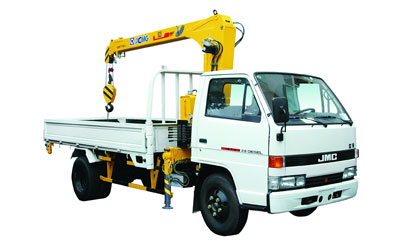

首先，需要明确一点：SQ2SK1Q 是徐工“G一代”系列中非常经典的一款25吨级汽车起重机。它的起重性能表是司机和指挥人员进行每一次吊装作业的“圣经”，直接关系到作业的安全与效率。

核心概念：起重性能表的关键参数

在讨论案例前，必须先理解性能表上几个决定起重能力的核心参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。幅度越大，起重能力越小。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
3. 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿（起重能力大幅降低）。
4. 配重： 是否安装以及安装多少吨的配重。

最重要的一点：性能表上的数据是理论极限值，实际作业中必须留有安全余量，通常建议使用极限值的70%-80%。

---

应用案例解析

假设我们手头有一份SQ2SK1Q的性能表（简化版），其全伸支腿、安装7.5吨配重时的部分数据可能如下：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)
10.4	3.0	25.0
10.4	5.0	17.5
10.4	7.0	12.0
10.4	9.0	7.5
18.0	7.0	6.5
18.0	10.0	4.5
18.0	14.0	2.5
24.0	10.0	2.8
24.0	16.0	1.5
...	...	...

案例一：工地设备卸货与就位（常规工况）

• 场景： 在开阔的工地现场，需要将一台重约10吨的空气压缩机从卡车上吊下，并安装到15米外的混凝土基座上。
• 应用步骤：
  1. 确认重量和位置： 货物重量10吨，卡车停放位置预计吊装幅度为6米，安装位置预计幅度为8米。
  2. 选择工况： 场地开阔，使用全伸支腿，确保稳定性最佳。
  3. 查询性能表：
     • 卸货时（幅度6米）： 查看性能表，使用较短臂长即可。在10.4米臂长、6米幅度时，起重量约为14吨（假设值，介于5米17.5吨和7米12.0吨之间）。14吨 > 10吨，安全。
     • 就位时（幅度8米）： 可能需要伸出更长臂长以跨越障碍。在18米臂长、8米幅度时，起重量约为5.5吨（假设值）。5.5吨 < 10吨，危险！
  4. 决策与调整：
     • 错误做法： 直接使用18米臂长从8米幅度吊装10吨重物，严重超载，可能导致倾覆。
     • 正确做法： 必须重新规划。可以将起重机开到更靠近基座的位置，将就位时的幅度控制在6米以内。或者在18米臂长下，幅度必须控制在5米左右（查表：18米臂/5米幅度起重量可能>14吨），但这需要精确的车辆定位。
• 案例要点： “幅度”是影响起重能力的首要因素。 在移动重物时，必须全程监控幅度变化，确保任何一点都在安全起重范围之内。

案例二：厂房内设备安装（受限空间工况）

• 场景： 在一个已建成的厂房内，需要将一台重3吨的机器吊装到二楼平台（平台边缘距离起重机中心约12米，平台高度8米）。
• 应用步骤：
  1. 确认参数： 重量3吨，水平距离12米，高度8米。
  2. 选择工况： 厂房内空间有限，支腿可能无法全伸，需使用半伸支腿工况的性能表（该工况下起重能力会显著
