吊车参数应用

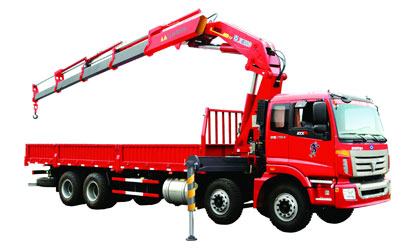

好的，我们来详细解析一下徐工SQ16ZK4Q随车吊在不同工况下，如何应用其起重性能表来确保作业安全与高效。
首先，明确一个核心概念：起重性能表是吊装作业的“生命线”，绝对不能凭经验估算。 SQ16ZK4Q的起重性能表会明确列出在不同工作幅度（吊臂回转半径） 和不同臂长组合下，吊机所能安全起吊的最大额定起重量。
第一步：理解SQ16ZK4Q性能表的关键参数
在查看性能表前，您需要先了解这台设备的基本特点：
- 最大起重量： 16吨（通常在最短臂长、最小幅度下实现）。
- 最大臂长： 四节臂，全伸臂长可能超过20米（具体请查阅官方手册）。
- 关键参数：
- 工作幅度（R）： 吊钩中心到吊机回转中心的水平距离。这是最重要的参数，幅度越大，起重能力急剧下降。
- 臂长（L）： 吊臂伸出的长度。
- 支腿状态： 全伸支腿（稳定性最好）或半伸支腿（起重能力会降低）。性能表通常基于全支腿工况。
- 后方/侧方/360°回转作业： 起重能力在不同方向也不同，通常侧方和后方能力最强，前方最弱。性能表会分区域注明。
重要提示： 以下案例中的具体数值为示例说明，并非SQ16ZK4Q的真实数据。实际操作前，必须查阅随车配备的官方《起重性能表》。
应用案例解析
案例一：近距离装卸重型设备（如大型发电机）
- 工况描述： 将一台重10吨的发电机从卡车上吊装到地面指定位置。作业空间开阔，吊车可以紧靠卡车停放。
- 应用步骤：
- 确定重量和位置： 货物重量10吨（必须已知且准确）。
- 规划吊装方案： 车辆停稳，全伸支腿。目标是使用最短的臂长和最小的工作幅度。
- 查阅性能表：
- 假设性能表显示：臂长6.5米，工作幅度3米时，额定起重量为14吨。
- 安全验证： 10吨（实际重量）< 14吨（额定起重量）→ 安全。
- 操作要点： 操作员将臂长收回至6.5米左右，控制幅度在3米内进行吊装。这是最理想、最安全的工况。
案例二：中距离安装楼顶空调外机
- 工况描述： 将重1.5吨的空调外机吊至离吊车回转中心12米远的6楼楼顶（高度约18米）。楼前有空地。
- 应用步骤：
- 确定参数： 重量1.5吨，水平距离（幅度）至少需要12米，高度需要超过18米。
- 规划吊装方案： 车辆停在楼前空地，全伸支腿。需要伸出较长的吊臂才能达到高度和幅度。
- 查阅性能表（逐行比对）：
- 先看“臂长”栏目，找到能满足18米以上高度的臂长，例如全伸臂21米。
- 再看“工作幅度”栏目，找到12米这一列。
- 交叉查询：臂长21米，幅度12米时，假设性能表显示额定起重量为2.0吨。
- 安全验证： 1.5吨（实际重量）< 2.0吨（额定起重量）→ 安全。
- 注意： 如果幅度是14米，对应的起重量可能只有1.2吨，此时1.5吨的货物就超载了，非常危险！
- 操作要点： 操作员需平稳伸出吊臂至21米，精确控制幅度在12米左右，并注意高空风速的影响，缓慢作业。
案例三：复杂工况下的极限作业（如越过障碍物）
- 工况描述： 在厂房内维修设备，需要吊起一个重0.8吨的部件。但部件上方有横梁，吊臂必须伸得更长以越过横梁，导致实际工作幅度增大。
- 应用步骤：
