吊车参数应用
好的，我们来详细解析一下徐工SQ16SK4Q在不同工况下起重性能表的应用案例。
首先，明确一个核心概念：汽车起重机的起重能力不是固定的，它严重依赖于具体的工作工况。 起重性能表是操作员在每次吊装作业前必须查阅的“法律文件”，是安全作业的基石。

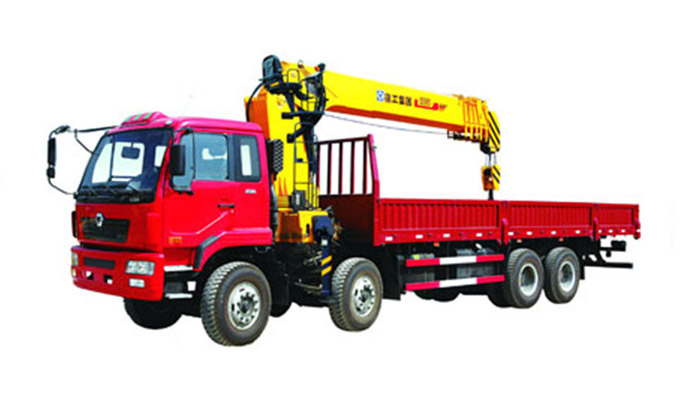

徐工SQ16SK4Q是一款16吨级的汽车起重机，其最大额定起重量为16吨。但这个16吨是有严格条件的（通常是：在360°全回转范围内，使用最短的主臂，在最小的工作幅度下）。
理解SQ16SK4Q性能表的关键参数
在查看性能表和应用案例前，必须先理解影响其起重能力的几个关键因素：
- 工作幅度（R）： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数。幅度越大，起重能力急剧下降。
- 臂长（L）： 起重机主臂伸出的长度。臂长越长，起重能力越小。
- 支腿工况： 分全伸支腿和半伸支腿。全伸支腿提供了最大的稳定性，起重能力最大；半伸支腿用于空间受限场合，但起重能力会大幅降低。
- 回转范围： 分侧方/后方吊装和前方吊装。由于驾驶室和支腿结构的影响，在起重机的前方区域（通常指0°到±30°或±45°范围）起重能力会低于侧方和后方。
应用案例场景分析
假设我们手头有一份SQ16SK4Q的简化性能表（单位：吨），如下所示：
工况：全伸支腿，侧方/后方吊装
| 臂长 (米) | 工作幅度 (米) | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 |
|---|---|---|---|---|---|---|---|---|---|
| 8.5 | 16.0 | 11.5 | 8.0 | 6.0 | 3.7 | - | - | - | |
| 11.7 | 12.5 | 11.0 | 9.0 | 7.2 | 4.5 | 2.8 | - | - | |
| 15.0 | 8.8 | 8.2 | 7.2 | 6.2 | 4.2 | 2.8 | 1.8 | - | |
| 18.2 | 6.5 | 6.2 | 5.7 | 5.1 | 3.7 | 2.6 | 1.8 | 1.3 |
注：前方吊装工况的数值会比此表低约15%-30%，具体需查原厂性能表。
案例一：装卸预制楼板（简单吊装）
- 场景： 在宽敞的工地，需要将一块重5吨的预制楼板从卡车上吊下并放置到附近。
- 应用分析：
- 确定工况： 场地宽敞，可以使用全伸支腿。吊装位置在起重机的侧方，属于侧方吊装，性能最佳。
- 确定参数： 预计放置点离起重机回转中心约6米（工作幅度R=6m）。为了有足够的高度，计划使用11.7米臂长。
- 查表： 找到臂长 11.7米 一行，工作幅度 6米 一列，对应的额定起重量为 7.2吨。
- 安全校验： 货物重量5吨 < 额定起重量7.2吨。符合安全要求。
- 额外考虑： 需加上吊钩、索具的重量（假设0.2吨），总吊载为5.2吨，依然远小于7.2吨，安全余量充足。
案例二：厂房内设备安装（受限空间吊装）
- 场景： 在一个已建成的厂房内安装一台重3吨的机器。厂房内有其他设备，支腿无法完全伸出，只能使用半伸支腿。机器需要安装在高处，需伸出15米臂长。
- 应用分析：
- 确定工况： 空间受限，必须
