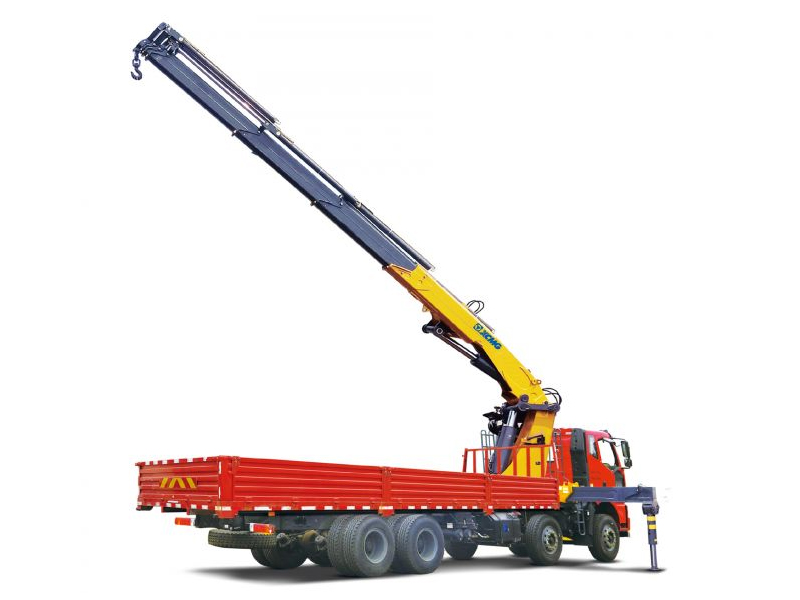

好的，我们来详细解析一下徐工KSQZ20-3这款伸缩臂随车起重运输车在不同工况下，其起重性能表的具体应用案例。

首先，需要明确几个关键概念：

• 徐工KSQZ20-3： “20”代表最大额定起重量为20吨，“3”通常代表三节伸缩臂。
• 起重性能表： 是吊车的“生命线”，它规定了在不同工作幅度（吊臂回转中心到吊钩中心的水平距离） 和不同臂长组合下，吊车所能安全起吊的最大重量。任何操作都绝对不能超过性能表的规定。

性能表的核心参数是：

1. 幅度（米）： 幅度越大，起重能力越小。
2. 臂长（米）： 臂长越长，起重能力越小。
3. 支腿状态： 全伸支腿（最稳定）和半伸支腿（起重能力会降低）。

---

应用案例场景分析

假设我们手头有一份KSQZ20-3的性能表（数据为模拟，具体请以官方手册为准）：

臂长 (米)	幅度 (米)	额定起重量 (吨)	备注 (支腿全伸)
7.6	3.0	20.0	最大起重量
7.6	5.0	12.5
7.6	7.0	7.0
10.2	4.0	11.0
10.2	6.0	6.5
10.2	8.0	4.0
12.8	5.0	6.0
12.8	8.0	3.2
12.8	10.0	2.0
15.4	7.0	3.0
15.4	10.0	1.5
15.4	12.0	1.0

案例一：装卸工地上的预制水泥板

• 工况描述： 将一块重8吨的预制水泥板从卡车上吊装到地面指定位置。场地平坦坚实，支腿可以全伸。障碍物较少，吊臂不需要伸得很长。
• 应用性能表步骤：
  1. 确认重量： 货物重量 = 8吨。
  2. 确定幅度： 卡车停靠在距离吊车回转中心约5米的位置。
  3. 选择臂长： 由于高度要求不高，使用最短的7.6米臂长即可，这样最稳定，起重能力最大。
  4. 查表核对： 找到 臂长7.6米，幅度5米 对应的额定起重量为 12.5吨。
  5. 安全评估： 8吨 < 12.5吨，且有余量。操作安全。
  6. 实际操作： 司机将支腿全伸，伸出7.6米臂长，在5米幅度内即可安全完成吊装。甚至可以稍微增加一点幅度到6米（需查对应数据），只要起重量仍大于8吨即可。

案例二：在围墙内安装空调机组

• 工况描述： 需要将一台重3.5吨的大型空调外机吊运到一栋平房的屋顶（屋顶高度约6米）。但房子有一面2.5米高的围墙，吊车必须停在墙外作业。
• 应用性能表步骤：
  1. 确认重量： 货物重量 = 3.5吨。
  2. 确定幅度和臂长（关键步骤）：
     • 吊车需要越过2.5米的围墙，臂架必须有足够的仰角。
     • 目标屋顶离地6米，加上吊索具高度和安全距离，吊钩至少需要达到7-8米的高度。
     • 假设吊车回转中心距离围墙4米，空调安装位置在围墙内再3米处。因此，吊钩的水平幅度至少是 4米 + 3米 = 7米。
     • 根据勾股定理，要覆盖7米幅度和7米高度，最小臂长需要约10米。我们选择 10.2米 臂长。
