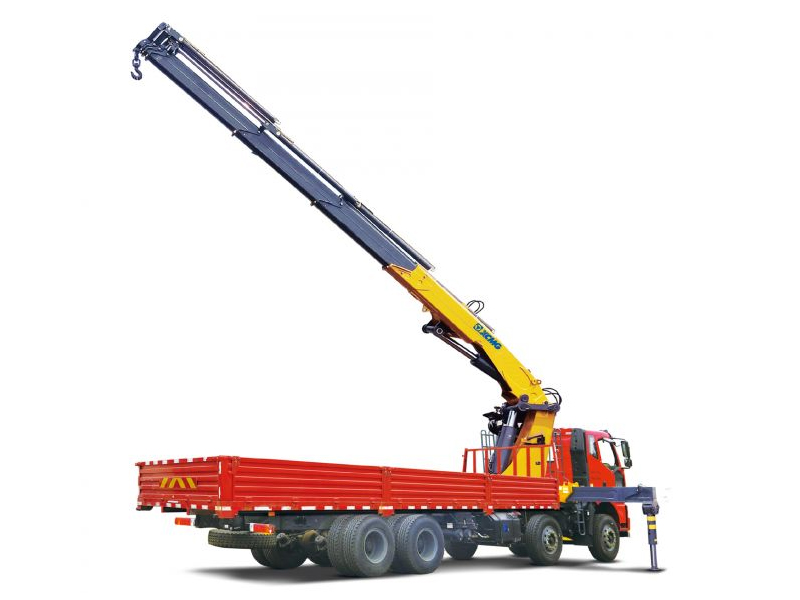

好的，我们来详细探讨一下徐工KSQZ132.3（一款13吨级的汽车起重机）的起重性能表在不同工况下的具体应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线。 任何操作都必须在性能表规定的范围内进行，严禁超载。
徐工KSQZ132.3的起重性能表通常会包含以下几个关键变量：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。
- 额定起重量： 在该工作幅度下，起重机允许吊起的最大重量。
- 吊臂长度： 主臂伸出的长度。
- 支腿工况： 全伸支腿（最稳定）或半伸支腿等。
性能表通常是多张表格，分别对应不同的吊臂长度和支腿状态。
应用案例一：工地设备装卸（精确计算，避免超载）
场景描述： 在建筑工地，需要将一台小型履带式挖掘机从卡车上卸下。挖掘机的重量为9.5吨。现场空间有限，起重机需要停在距离卡车约5米远的位置。
应用步骤：
确定关键参数：
- 吊装重量： 9.5吨（必须包括吊钩、索具的重量，假设为0.2吨，因此总吊重为9.7吨）。
- 工作幅度： 约5米（起重机中心到挖掘机重心位置）。
- 吊臂长度： 由于卡车和地面有一定高度，需要稍微伸出吊臂，假设使用10.2米臂长。
查阅性能表：
- 找到对应 “全伸支腿” 工况的性能表（这是最稳定、起重能力最大的工况）。
- 在 “10.2米臂长” 的列中，查找 “5米幅度” 对应的额定起重量。
- 示例数据（非官方，仅用于演示）：在10.2米臂、5米幅度下，KSQZ132.3的额定起重量可能为11.5吨。
分析与决策：
- 比较： 所需吊重9.7吨 < 额定起重量11.5吨。
- 结论： 该工况安全，可以作业。但操作员仍需缓慢起吊，进行试吊，确认起重机稳定无下沉。
案例要点： 这是最常见的基础应用。关键在于准确估算吊物重量和实际工作幅度，并选择正确的性能表（支腿全伸）。
应用案例二：厂房内设备安装（关注幅度与臂长的变化）
场景描述： 需要将一个重3吨的钢制横梁安装到厂房内8米高的支架上。厂房内有障碍物，起重机不能直接靠近，需要将吊臂伸到一定长度和幅度。
应用步骤：
确定关键参数：
- 吊装重量： 3吨 + 索具 ≈ 3.1吨。
- 安装高度： 8米。
- 工作幅度： 由于障碍物，起重机中心到安装点的水平距离为7米。
- 吊臂长度计算： 吊臂长度需要满足：√(幅度² + 高度²) = √(7² + 8²) ≈ 10.63米。考虑到吊钩和索具的高度，至少需要选择11.6米或更长的臂长。
查阅性能表：
- 选择 “全伸支腿” 工况。
- 找到 “13.2米臂长”（选择一个比计算值稍长的标准臂长）的列。
- 查找 “7米幅度” 对应的额定起重量。
- 示例数据：在13.2米臂、7米幅度下，额定起重量可能为4.8吨。
分析与决策：
- 比较： 所需吊重3.1吨 < 额定起重量4.8吨。
- 结论： 工况安全。但需要特别注意，在吊装过程中，随着吊臂回转，幅度可能会发生微小变化，操作员必须时刻保持幅度在安全范围内。同时，要注意厂房顶部空间，防止吊臂或货物碰撞。
案例要点： 此案例强调了吊臂长度和工作幅度的联合确定。高空作业时，臂长必须足够，而臂长增加会直接导致起重能力下降，必须重新查表确认。
应用案例三：狭窄空间吊装（非全支腿工况的风险控制）
**
