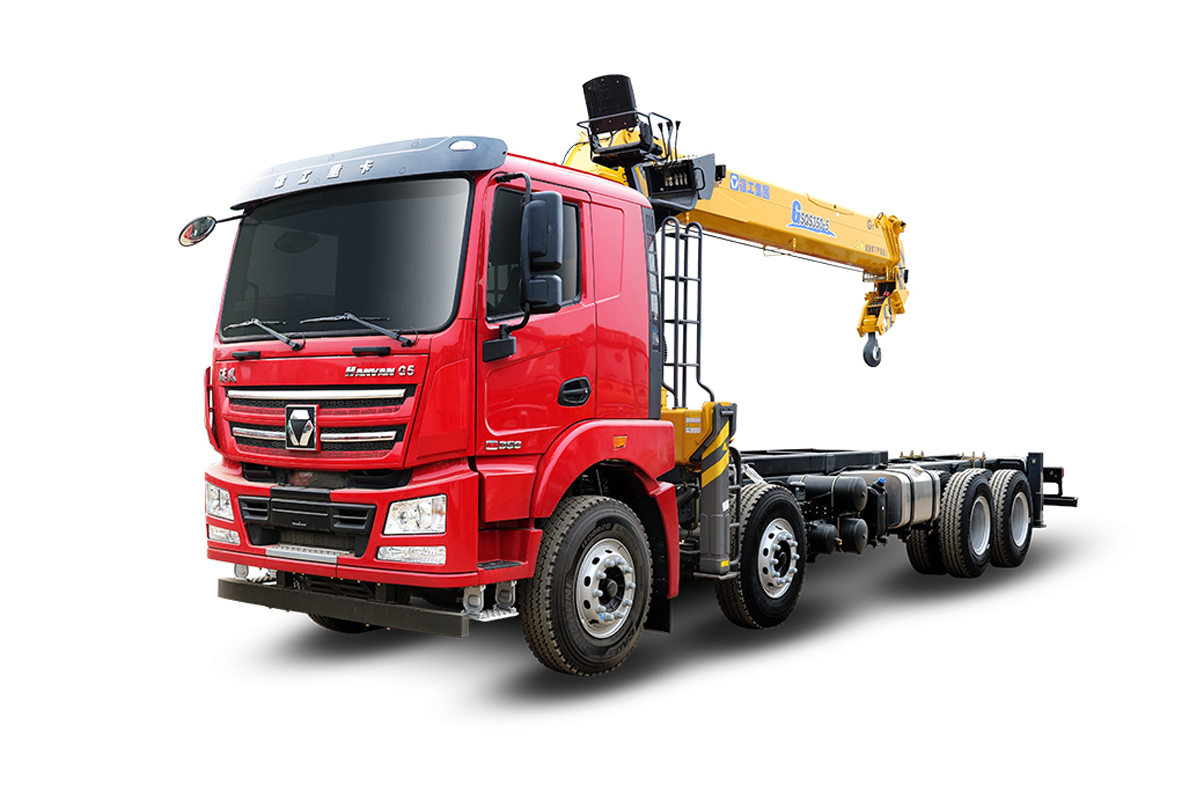

好的，我们来详细解析一下徐工XCT80_G5（一款典型的8×4底盘汽车起重机）在不同工况下起重性能表的应用案例。

核心要点： 起重性能表是吊车司机的“生命线”，它精确规定了在不同工作幅度（吊臂回转半径）、不同臂长组合下，起重机所能安全起吊的最大重量。任何操作都必须严格遵循性能表，绝不允许超载。

工况描述：
- 吊物： 钢筋混凝土预制板，重量约20吨。
- 作业半径： 由于桥墩和现场空间限制，吊车需要站在离安装点约12米的位置进行吊装。
- 臂长选择： 桥梁有一定高度，需要伸出基本臂+第2节臂，总臂长约18米。
- 现场条件： 地面为压实路基，相对平坦坚实。支腿全伸。
性能表应用分析：
1. 查表： 找到XCT80_G5性能表中“主臂工况”下，对应“臂长18米”的那一列。
2. 确定幅度： 在18米臂长列中，找到“工作幅度12米”对应的那一行。
3. 读取额定起重量： 查表可知，在18米臂、12米幅度下，额定起重量可能在22-24吨左右（具体数值以官方最新性能表为准）。
4. 安全判定：
  - 货物重量（20吨）< 额定起重量（~22吨），操作在安全范围内。
  - 额外考虑： 还需要加上吊钩、索具的重量（例如1吨），总吊重为21吨，仍然小于额定值，因此可以安全作业。
  - 操作要点： 由于作业半径较大，起重能力余量不大，操作时应平稳缓慢，避免急停急起产生动载效应。

工况描述：
- 吊物： 大型钢屋架，重量约15吨，长度较长（约25米）。
- 作业半径： 需要将屋架吊至厂房柱顶，安装位置距离吊车约8米。
- 臂长选择： 厂房高度较高，需要伸出更长的臂架，例如使用基本臂+全伸第2、3节臂，臂长达到28米。
- 现场条件： 厂房内地面硬化良好。
性能表应用分析：
1. 查表： 找到性能表中“臂长28米”的列。
2. 确定幅度： 找到“工作幅度8米”的行。
3. 读取额定起重量： 在28米臂、8米幅度下，额定起重量可能达到30吨以上。
4. 安全判定：
  - 从纯重量角度看（15吨 < 30吨），非常安全。
  - 关键考虑因素 - 臂长和货物尺寸：
    - 臂长影响： 长臂架下，起重机的稳定性和刚性会下降，虽然重量远未达到极限，但操作仍需格外谨慎，防止吊物晃动导致起重机晃动。
    - 货物尺寸： 25米长的钢屋架是“大件”，容易发生摆动。吊装时需要系挂溜绳，由地面人员辅助控制，防止与已建结构发生碰撞。性能表只规定了重量，但实际操作必须考虑吊物的几何尺寸和动态特性。

工况描述：
- 吊物： 楼顶空调机组，重量约5吨。
- 作业半径： 吊车需站在楼旁马路，越过裙楼吊至主楼楼顶，作业半径可能达到16米甚至更远。
- 臂长选择： 主臂全伸（例如34.6米）仍不够高，需要加装副臂（例如9.5米），总臂长达44.1米。
- 现场条件： 城市街道，空间受限。
性能表应用分析：
1. 查表： 此时需要查阅“主臂+副臂”工况的性能表。这是另一张独立的、更严格的表。
2. 确定参数： 找到“主臂34.6米 + 副臂9.5米”
