吊车参数应用

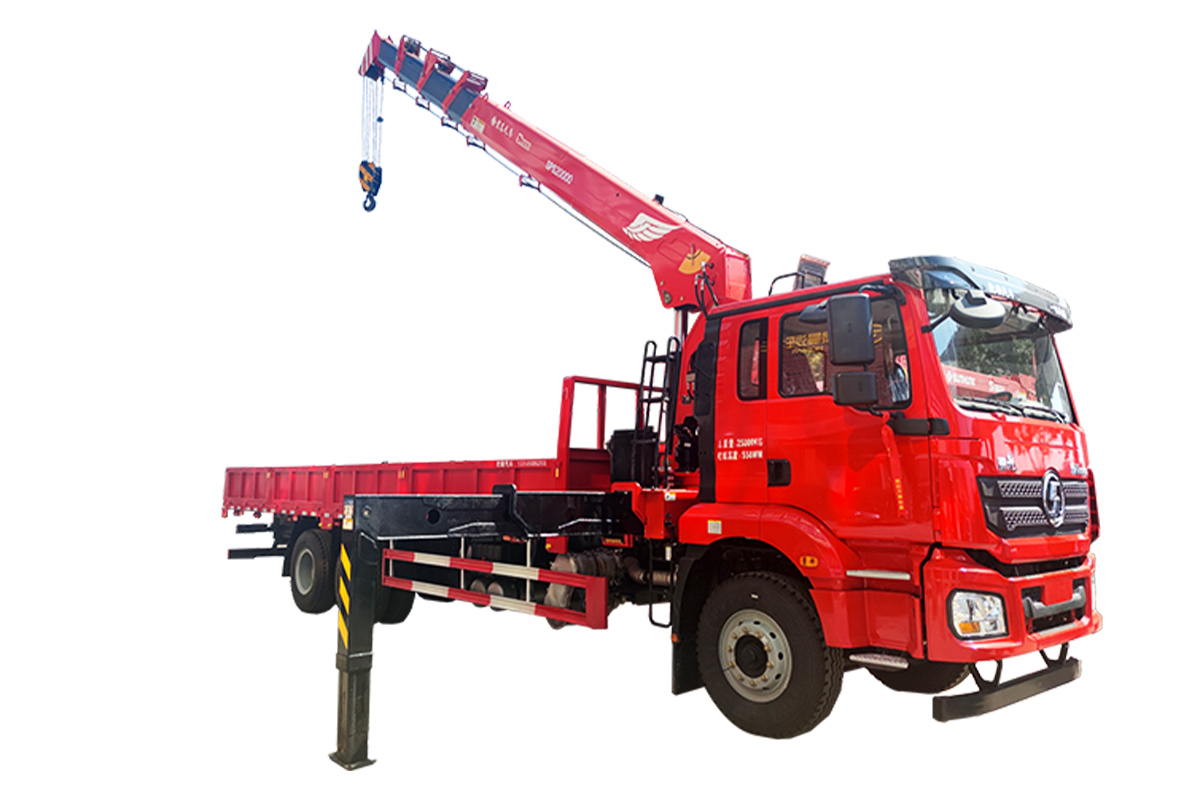

好的，我们来详细解析一下宏昌天马S3305（通常指5节臂、30吨级汽车起重机）的起重性能表在不同典型工况下的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，其数据受三大关键因素影响：
- 幅度（工作半径）： 吊臂伸得越远，起重能力越小。
- 臂长： 吊臂伸得越长，起重能力越小。
- 工况（支腿状态）： 这是性能表应用的前提，通常分为全支腿和半支腿/不平整支腿等。S3305这类30吨吊车，在全支腿、坚实平整地面的工况下性能最强。
宏昌天马S3305的起重性能表通常会分为几个主要部分：
- 主臂工况表（全伸支腿）： 最常用、性能最强的工况。
- 副臂工况表： 需要更高起升高度时使用，但起重能力会大幅下降。
- 不平整支腿或半支腿工况表： 在空间受限或地面条件不理想时使用，性能有较大折减。
应用案例解析
以下是三个典型的作业场景，展示如何查询和应用性能表。
案例一：厂房内设备安装（主臂工况，标准作业）
- 场景描述： 需要将一台重8吨的机械设备吊装到厂房内10米高的平台上。厂房内空间宽敞，地面为坚实水泥地。
- 作业规划与性能表查询：
- 确定工况： 场地良好，可使用全支腿工况。这是性能表的主表。
- 确定重量和高度： 货物重量8吨，要求起升高度至少为10米（货物高度+吊索具高度+安全高度）。
- 确定幅度（半径）： 吊车需要停靠在距离平台约7米远的位置。
- 查询性能表（模拟数据）：
- 查看 “主臂工况表”。
- 找到 “臂长” 一栏，我们需要一个臂长能覆盖10米高度+吊钩下滑距离。通常臂长需要略大于高度，我们选择 13.5米 臂长。
- 在13.5米臂长这一行，横向查找 “幅度7米” 对应的额定起重量。
- （假设性能表示例）在臂长13.5米，幅度7米时，额定起重量为 11.5吨。
- 安全分析与决策：
- 计算负荷率： (8吨 / 11.5吨) × 100% ≈ 69.5%。
- 安全判断： 负荷率在75%以下，属于安全作业范围。但需注意，这是静态重量。如果设备有晃动或突然移动，会产生动载荷。因此，操作应平稳。
- 最终决策： 使用13.5米臂长，在7米幅度下进行吊装，方案安全可行。操作员需缓慢起钩，避免旋转过快。
案例二：高层建筑旁吊运建材（主臂工况，关注幅度与边界）
- 场景描述： 在新建的15层楼旁，将一捆重3吨的钢筋吊运至12楼（离地约40米）。吊车紧邻建筑物，但有高压线在侧方，需要保持安全距离。
- 作业规划与性能表查询：
- 确定工况： 全支腿。
- 确定重量和高度： 重量3吨，起升高度需超过40米。
- 关键限制——幅度： 由于靠近建筑物，吊臂不能完全伸开，且要避开高压线，需要用一个相对较远的幅度（比如20米）来绕过障碍物。这意味着我们需要使用长臂、大幅度的工况。
- 查询性能表：
- 主臂全伸可能为31米或更长（具体看S3305型号）。我们需要使用副臂来达到40米高度。但为简化，我们先看主臂极限。
- 假设主臂全伸31.5米，我们需要查在31.5米臂长下，幅度20米时的起重能力。
- （假设性能表示例）在臂长31.5米，幅度20米时，额定起重量可能仅为 2.8吨。
- 安全分析与决策：
- **计算负荷率
