吊车参数应用

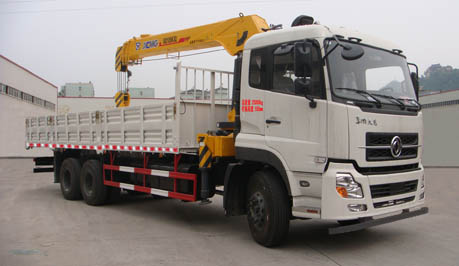

好的，我们来详细解析一下东风EQ5250JSQZM3这款汽车起重机（通常说的“吊车”）的起重性能表在不同工况下的具体应用案例。
首先，需要明确几个关键点：
- 车型定位：东风EQ5250JSQZM3是一款25吨级的汽车起重机。这是国内应用最广泛的中吨位吊车之一。
- 性能表核心：起重性能表的核心是描述起重量、工作幅度（吊臂回转半径）和吊臂长度三者之间的关系。其根本限制是起重机的稳定性（防倾覆）和吊臂的结构强度。
- 工况定义：主要分为两种基本工况：
- 主臂工况：仅使用基本臂和伸缩臂进行作业。这是最常用、最基础的工况。
- 副臂工况：在主臂末端加装副臂，主要用于需要更大高度的作业，但起重量会显著降低。
应用案例一：厂房内设备安装（主臂工况 - 精确控制幅度）
- 场景描述：某工厂需要将一台重约8吨的新机器吊装到混凝土基础上。厂房内部空间狭窄，机器需要越过一些低矮的障碍物，精确就位。基础距离吊车停放位置约10米。
- 应用性能表步骤：
- 确定关键参数：已知吊装重量 8吨，作业半径（幅度）约 10米。
- 查阅性能表：找到东风25吨吊车的主臂性能表。通常会看到类似下面的数据（为说明原理，数据为模拟）：
工作幅度 (m) 主臂长度 10.4m 主臂长度 18m 主臂长度 26m 3 25.0吨 24.0吨 16.5吨 7 14.2吨 13.2吨 10.5吨 10 8.5吨 8.0吨 6.8吨 14 5.5吨 5.2吨 4.5吨 - 分析与决策：
- 在10米幅度下，即使使用较长的26米臂，额定起重量为6.8吨，小于8吨的负载。此方案不可行，有倾覆风险！
- 必须调整方案：将吊车停得更近。假设可以停到距离基础7米的位置。
- 再次查表：在7米幅度下，使用18米臂（足以越过障碍），额定起重量为13.2吨。
- 安全校验：13.2吨 > 8吨 × 1.1（通常考虑动载等安全系数），方案安全。
- 案例要点：在空间受限的室内作业，工作幅度是决定性因素。性能表帮助司机快速判断停车位置是否安全，避免因幅度过大导致超载。
应用案例二：楼顶安装空调机组（主臂工况 - 平衡臂长与幅度）
- 场景描述：在一栋6层楼（楼高约20米）的楼顶安装一台重3吨的大型空调室外机。楼前有一片空地可供吊车停放，但距离楼房约15米。
- 应用性能表步骤：
- 确定关键参数：重量 3吨，需要的吊装高度 > 20米（加上吊索具和安全高度），作业半径约 15米。
- 查阅性能表：需要更长的吊臂。查看26米臂长的性能数据。
工作幅度 (m) 主臂长度 26m ... ... 14 4.5吨 16 3.8吨 18 3.2吨 20 2.7吨 - 分析与决策：
- 在15米幅度、26米臂长下，额定起重量介于3.8吨（16米幅度）和4.5吨（14米幅度）之间，通过插值法估算约4.2吨。
- 安全校验：4.2吨 > 3吨 × 1.1，方案安全。
- 额外考虑：如果楼高是25米，26米臂长
