好的，我们来详细解析一下东风EQ5250JSQGZ4D3这款随车吊在不同工况下，如何应用其起重性能表进行安全、高效的操作。

首先，明确一下这款设备的基本信息：

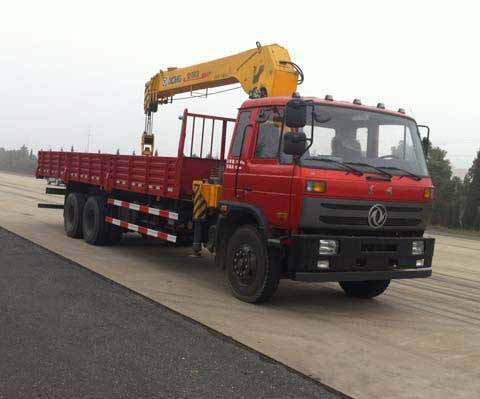

• 底盘型号: 东风EQ5250JSQGZ4D3，这是一款载重约25吨的专用底盘。
• 起重机部分: 型号通常是“SQ”系列，例如SQ12ZK3Q或SQ16ZK3Q，代表最大起重量为12吨或16吨的折臂式随车吊。
• 核心: 我们讨论的“起重性能表”是起重机部分的技术参数表，它决定了在特定工况下的起重能力。

起重性能表的关键要素解读

在查看性能表前，必须理解几个关键概念：

1. 工作幅度（R）: 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 额定起重量（Q）: 在特定幅度和支腿全伸状态下，起重机安全起吊的最大重量。
3. 臂长（L）: 起重臂伸出的长度。臂长越长，在相同幅度下起重能力越小。
4. 支腿状态: 性能表通常基于“水平支腿全伸”的理想地面条件。如果支腿未全伸或地面松软，起重能力会大幅下降，必须参考另一张“非全伸支腿”性能表。

---

不同工况下的应用案例

以下我们模拟几个典型场景，演示如何查询和应用性能表。

假设我们使用的是一台东风EQ5250JSQGZ3D4随车吊，配备SQ12ZK3Q起重机，其简化性能表如下（数值为示例，请以实际手册为准）：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)
4.2	3.0	12.0
4.2	5.0	6.5
7.0	3.5	7.2
7.0	6.0	3.8
9.8	4.0	4.5
9.8	8.0	2.0
12.6	5.0	2.8
12.6	10.0	1.2

案例一：工地装卸预制板（近距离、重物）

• 工况描述: 在平整的硬化路面上，将一块重约5吨的预制板从卡车卸到地面，移动距离很短。
• 应用步骤:
  1. 估算重量: 货物重量 = 5吨。
  2. 确定幅度: 车辆停稳，支腿全伸。预制板位置距离车辆回转中心约4米。
  3. 选择臂长: 由于距离很近，使用最短臂长（4.2米）即可，效率最高且最稳定。
  4. 查询性能表:
     • 找到 臂长 4.2米 这一行。
     • 查找 幅度 4米 对应的起重量。表中没有直接4米的数据，我们需要保守取值。幅度5米时起重量为6.5吨，幅度3米时为12吨。可以推断幅度4米时的起重量远大于5吨（可能在8-9吨左右）。
  5. 安全判定: 额定起重量（约8-9吨） > 货物重量（5吨） × 安全系数（通常考虑动载，至少1.1倍，即5.5吨）。结论：操作安全。
• 要点: 此工况是随车吊的优势工况，起重能力得到充分发挥。关键是准确估算重量和幅度。

案例二：楼旁吊装空调外机（幅度大、高度高）

• 工况描述: 需要将一台重约1.5吨的大型中央空调外机吊装到10楼阳台，阳台离地约30米，车辆受场地限制，需停在离楼体8米远的地方。
• 应用步骤:
  1. 估算重量: 货物重量 = 1.5吨。
  2. 确定幅度和高度: 工作幅度至少为8米（车辆与楼体的距离+一部分安全距离）。所需吊钩高度需超过30米。
  3. 选择臂长: 12.6米的臂长显然不够，需要加上副臂（假设副臂可提供额外高度，总臂长可达18米左右
