好的，我们来详细解析一下东风EQ5160JSQGD4D这款汽车起重机的起重性能表在不同工况下的应用案例。

首先，明确一下这款车型的基本信息：

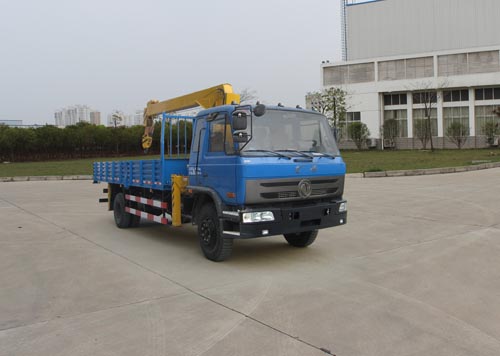

型号：东风EQ5160JSQGD4D
类型： 16吨汽车起重机
关键参数：通常为四节主臂，最大起重量16吨，最大臂长可能达到24-28米（具体需查阅该型号官方性能表）。性能表的核心变量是工作幅度和臂长，它们共同决定了在该工况下的额定起重量。

核心原则：性能表是安全操作的基石，任何操作都必须以其为准，并严格遵守安全规范。

起重性能表的使用，本质上是一个“根据现场工况查询允许起重量”和“根据吊装任务判断是否可行”的过程。以下是几个典型场景：

工况描述：
- 任务：将一台重5吨的机械设备吊装到混凝土基座上。
- 现场：工厂车间内，地面坚实平整。起重机可以停靠在距离设备基座5米远的位置。
- 吊装要求：设备需要被吊起约4米高，然后平移到位。
性能表应用步骤：
1. 确定关键参数：吊装重量 = 5吨；工作幅度 ≈ 5米（停车点至吊物中心的水平距离）。
2. 查阅性能表：
  - 找到对应 “基本臂”（最短臂） 或 “臂长10米左右” 的栏目（因为吊高仅需4米，用短臂效率更高、起重能力更强）。
  - 在“工作幅度”一栏找到 5米。
  - 查看交叉点的额定起重量。我们假设性能表显示在5米幅度、短臂工况下，起重量为 10吨。
3. 安全判断：
  - 额定起重量（10吨） > 吊物重量（5吨） × 安全系数（通常考虑动载，但性能表已含安全余量，直接比较即可）。
  - 结论：工况安全，任务可行。选择短臂操作，稳定性好。
要点：在满足吊高要求的前提下，尽量使用短臂、小幅度作业，这是起重能力最强的工况。

工况描述：
- 任务：为二层楼面（离地约6米）吊装预制楼板。
- 现场：工地基坑旁，起重机无法过于靠近建筑物，必须停在距离楼板安装位置12米远的地方。
- 吊装要求：预制板单块重3吨。
性能表应用步骤：
1. 确定关键参数：吊装重量 = 3吨；工作幅度 ≈ 12米；所需臂长 ≥ √(12² + 6²) ≈ 13.4米（幅度平方+高度平方开根号），考虑吊具和安全高度，需使用16米以上的臂长。
2. 查阅性能表：
  - 找到对应 “臂长16米” 或 “臂长18米” 的栏目。
  - 在“工作幅度”一栏找到 12米。
  - 查看额定起重量。我们假设性能表显示在12米幅度、18米臂工况下，起重量为 3.5吨。
3. 安全判断：
  - 额定起重量（3.5吨） > 吊物重量（3吨）。
  - 结论：任务在临界点，必须格外谨慎。需要确保：
    - 支腿完全伸出，地面坚实无下陷。
    - 缓慢平稳操作，避免任何急停急启造成的晃动。
    - 考虑风载的影响（特别是臂长较长时）。
    - 实际操作中，应留有更大安全余量，此工况略显紧张。
要点：幅度增大、臂长增加会急剧降低起重能力。处于性能表临界值的任务风险很高，需评估所有潜在风险。
