好的，我们来详细解析一下东风EQ5160JSQG-40这款25吨级汽车起重机在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

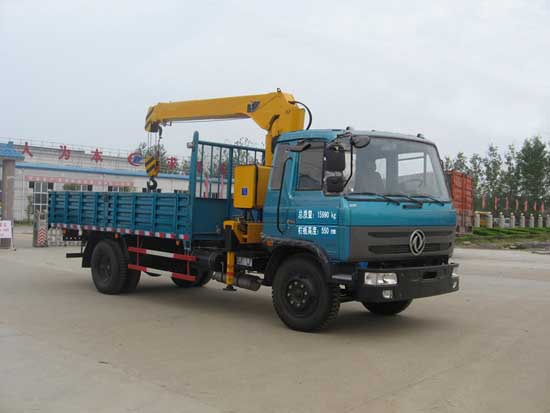

• 车型：东风EQ5160JSQG-40，通常被称为25吨吊车。
• 核心概念：起重性能表不是一成不变的，它严格依赖于三个基本参数：幅度（工作半径）、臂长、支腿工况。任何操作都必须以当前工况下的性能表为准。
• 安全前提：所有应用都必须遵守“安全第一”的原则，性能表上的数值是理论极限，实际作业中必须留有安全余量，并考虑风载、地基、吊索具重量等因素。

---

理解起重性能表的关键要素

在进入案例前，先快速回顾性能表的结构：

1. 幅度（半径）：吊钩中心到起重机回转中心的水平距离。幅度越大，额定起重量越小。
2. 臂长：主臂伸出的长度。臂长越长，在相同幅度下的起重量越小。
3. 工况：
   • 全支腿：所有支腿完全伸出，提供最稳定的支撑，起重能力最大。
   • 半支腿/不平支腿：支腿未完全伸出或地面不平，起重能力会大幅下降，有专门的性能表。
   • 不用支腿（轮胎工况）：起重能力极低，仅用于非常轻的货物，一般不推荐。

应用案例场景分析

假设我们需要吊装一台设备，重量为 10吨。

案例一：工地设备安装（最佳工况）

• 场景描述：在平整坚实的混凝土场地上，需要将一台10吨的设备吊装到2层楼高（约6米）的平台上。周围空间开阔，无障碍物。
• 工况选择：
  • 支腿：全支腿，确保最大稳定性。
  • 臂长：平台高6米，加上吊索具高度和设备本身高度，所需起升高度约10米。查性能表可知，使用10.4米的基本臂即可轻松满足高度要求，且这是起重能力最强的臂长工况。
• 性能表应用：
  1. 查看 “全支腿、主臂10.4米” 工况下的性能表。
  2. 我们需要吊装10吨。在该臂长下，性能表会显示不同幅度对应的起重量。
  3. 查找：在“起重量”一列找到大于等于10吨的数值。假设性能表显示：
     • 幅度 3米：起重量 25吨
     • 幅度 5米：起重量 15吨
     • 幅度 7米：起重量 10.5吨
  4. 决策：为了安全起见，我们选择在 7米幅度 内进行作业。这意味着吊车可以停放在距离设备安装点中心7米远的位置。这个半径提供了充足的操作空间，且起重量（10.5吨）大于设备重量（10吨），留有安全余量。
• 结论：此工况下作业非常安全，起重机能力绰绰有余。

案例二：跨障碍吊装（考验幅度控制）

• 场景描述：需要在围墙内（距离围墙5米）安装一台10吨的设备，但吊车只能停在围墙外。围墙高度3米。
• 工况选择：
  • 支腿：全支腿。
  • 臂长：设备在围墙内5米，吊车在墙外。假设吊车紧贴围墙停放，那么作业幅度至少需要 5米（水平距离）+ 回转半径（约2米）= 7米。同时，臂尖需要越过3米高的围墙，并下降到设备位置。计算所需臂长：√(幅度² + 高度²) = √(7² + 3²) ≈ 7.6米。但考虑到吊钩下垂和安全高度，可能需要更长的臂长，例如选择 13.8米 臂长。
• 性能表应用：
  1. 查看 “全支腿、主臂13.8米” 工况下的性能表。
  2. 我们需要在至少7米的幅度下吊装10吨。
  3. 查找：假设性能表显示：
     • 幅度 5米：起重量 12吨
     • 幅度 8米：起重量 8.5吨
  4. 问题发现：在13.8米臂长、7-8米幅度下，起重机的额定起重量（约8.5-
