吊车参数应用

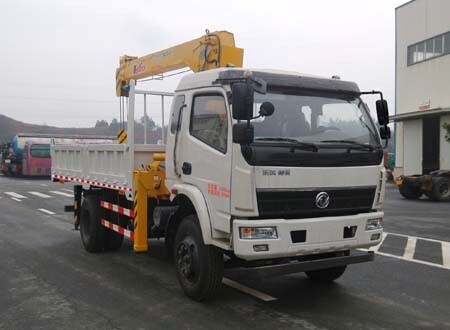

好的，我们来详细探讨一下东风EQ5121JSQZM（通常为12吨级别）汽车起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全操作的“生命线”。它不是一个固定的数值，而是根据吊臂长度、工作幅度（作业半径）和支腿状态这三个关键变量动态变化的。
东风EQ5121JSQZM 基本参数假设（典型12吨吊车）：
- 最大额定起重量： 12吨（通常在最短臂、最小幅度下）
- 主臂长度： 三节臂，全伸约16-18米（具体需查该型号手册）
- 副臂： 可能可选，进一步增加高度。
起重性能表的核心要素解读： 性能表通常是一个矩阵表格：
- 竖列（Y轴）： 代表吊臂长度（如：8.5m, 12.5m, 16.5m）。
- 横排（X轴）： 代表工作幅度/半径（如：3m, 4m, 5m, ... 12m）。
- 表格交叉点数值： 在该臂长和幅度下，吊车允许的最大起重量。
重要原则：
- 幅度越大，起重能力越小。
- 吊臂伸得越长，起重能力越小。
- 打支腿（全支撑）作业的起重能力远大于不打支腿（轮胎着地）的起重能力。性能表通常分为“打支腿”和“不打支腿”两部分，必须严格区分。
应用案例场景分析
案例一：工地设备卸货与安装（基础应用）
- 工况描述： 在平整坚实的工地现场，需要将一台重约5吨的空压机从卡车上吊下，并放置到距离卡车约5米远的基础位置上。
- 应用性能表步骤：
- 确认重量与半径： 货物重量5吨，所需工作半径约5米。
- 选择工况： 工地场地平整，使用全支腿支撑。
- 查阅性能表（打支腿部分）：
- 查看 5米 工作半径这一列。
- 寻找大于或等于 5吨 的起重能力数值。
- 假设性能表显示：在臂长12.5米，半径5米时，额定起重量为6.0吨；在臂长16.5米，半径5米时，额定起重量为5.2吨。
- 决策：
- 安全选择： 使用12.5米臂长。因为此时吊车的额定能力（6.0吨）远超实际负载（5吨），有充足的安全余量。即使有一些不可预见的因素（如吊索具重量、风力），也仍在安全范围内。
- 风险选择（需谨慎）： 使用16.5米臂长也可以（5.2吨 > 5吨），但安全余量很小，必须确保重量计算绝对准确，且天气状况良好。通常不推荐这种“压着极限”操作。
- 关键点： 选择臂长时，在满足工作高度和半径的前提下，尽量使用较短的臂长，以获得最大的起重能力和稳定性。
案例二：狭窄街区绿化树木移植（考虑幅度和障碍）
- 工况描述： 在城市街道旁，需要吊起一棵连带土球重约3吨的树木，越过一道2米高的围墙（半径3米处），放置到围墙内5米处的树坑中。
- 应用性能表步骤：
- 分析动作路径： 这个操作需要两个关键点：
- 点A（起吊点）： 半径3米，吊臂需要抬起足够高度以越过围墙。
- 点B（放置点）： 半径增加到5米，此时起重能力是关键。
- 确认控制工况： 整个吊装过程最不利的工况是在最大半径5米的时候。因为此时起重能力最低。
- 查阅性能表（打支腿部分）：
- 重点关注 5米 半径列。
- 假设性能表显示：臂长16.5米，半径5米时，额定起重量为5.2吨。
- 决策与验证：
- 货物重量3吨 < 5.2吨，从重量角度看是安全的。
- 但必须验证高度：
- 分析动作路径： 这个操作需要两个关键点：
