吊车参数应用
好的，我们来详细探讨一下东风EQ5100JSQ在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确几个关键点：

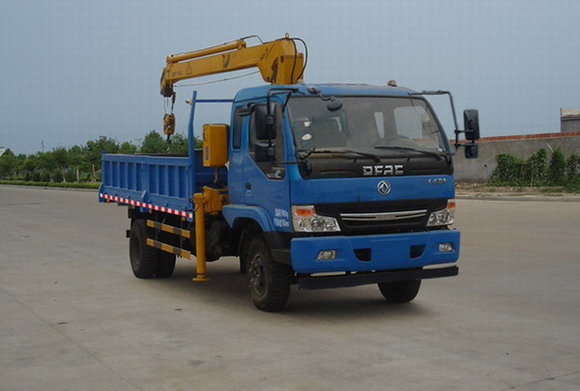

- 车型定位：东风EQ5100JSQ是一款额定起重量为10吨的中小型汽车起重机，通常配备4节主臂，可能还有副臂。其特点是灵活、机动，适用于城市基建、物流装卸、设备安装等场景。
- 性能表的核心：起重性能表是操作员的“生命线”，它规定了在特定臂长、特定工作幅度（吊臂回转半径） 下，起重机安全起吊的最大重量。任何操作都不能超越性能表的规定。
- 关键影响因素：性能表的数值是基于支腿全伸、场地坚实平整的理想工况。实际应用中还需考虑风力、坡度、吊索具重量等。
应用案例一：城市绿化 - 栽种大型树木
工况描述：
- 任务：将一棵重约4.5吨、高约8米的大型香樟树吊装到预先挖好的树坑中。
- 场地：城市公园，地面为夯实土壤，空间相对开阔，但周围有已建好的绿化带，需要精确控制落点。
- 挑战：树冠较大，受风面积大，需要平稳、精准的微动操作。
性能表应用分析：
- 确定臂长：树高8米，加上吊索和树根土球的高度，预计吊装高度约10-11米。查阅性能表，选择10.2米的基本臂长即可满足要求，且短臂长的起重能力更强，稳定性更好。
- 确定工作幅度：为了保证起重机尽量远离树坑，避免回转时树冠碰到吊臂，同时确保树木能准确就位，计划将工作幅度控制在5米左右。
- 查表确认：在性能表上，找到“臂长10.2米”与“幅度5米”的交汇点。假设对应数值为 7.5吨（此为示例值，请以实际性能表为准）。
- 安全校验：
- 树木重量：4.5吨
- 吊索具重量（钢丝绳、吊带等）：约0.2吨
- 总重：4.7吨
- 安全余量：7.5吨（额定） - 4.7吨（实际） = 2.8吨。余量充足（>10%），安全。
- 额外考虑：由于树冠受风，操作时需将性能表规定的额定起重量适当降低（如按80%-90%使用），并密切关注风速，风速过大时必须停止作业。
应用案例二：厂房设备安装 - 吊装空调机组
工况描述：
- 任务：将一台重约6吨的大型中央空调外机吊装到厂房二楼平台（平台高度约6米）。
- 场地：厂房外侧，起重机需在厂房外的空地上作业。平台边缘有护栏，吊装时需要将设备越过护栏。
- 挑战：起吊高度较高，且需要一定的幅度才能将设备送进平台，对臂长和幅度要求苛刻。
性能表应用分析：
- 确定臂长：平台高6米，起重机基础平面可能与厂房地面有高差，加上设备需越过护栏的高度和安全距离，至少需要12米以上的吊装高度。因此需要伸出更长的臂，比如选择15.8米的臂长。
- 确定工作幅度：起重机需要与厂房保持一定距离，设备需水平移动约7-8米才能到达安装点。因此，工作幅度可能在8米左右。
- 查表确认（关键步骤）：在性能表上，找到“臂长15.8米”与“幅度8米”的交汇点。这个数值会远小于全臂起重能力。假设查得数值为 6.5吨。
- 安全校验：
- 设备重量：6.0吨
- 吊具重量：0.3吨（可能需要更长的吊索）
- 总重：6.3吨
- 安全余量：6.5吨（额定） - 6.3吨（实际） = 0.2吨。余量极小（约3%）。
- 决策与调整：
- 情况A（风险高）
