吊车参数应用
好的，我们来详细解析一下东风EQ5090JSQL随车吊的起重性能表在不同工况下的具体应用案例。
首先，需要明确几个关键点：

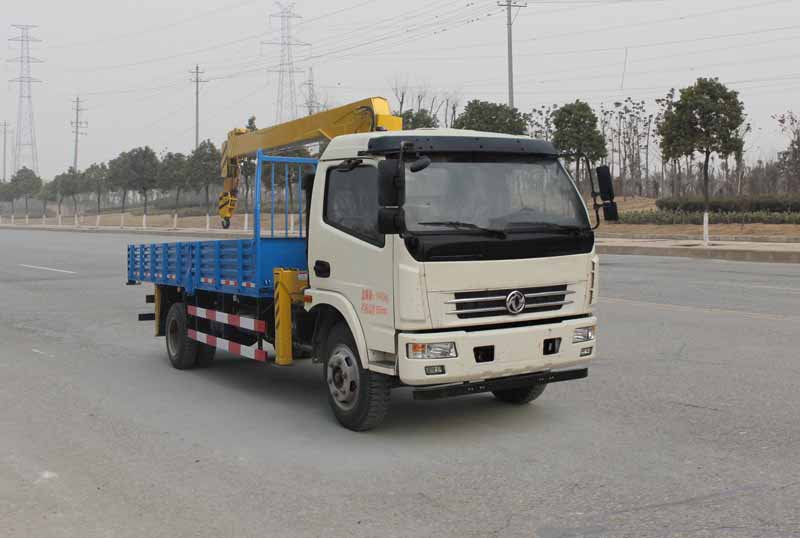

- 车型定位：东风EQ5090JSQL是一款中型吨位的随车起重运输车，通常匹配三节或四节直臂式吊机，最大起重量一般在8吨到12吨之间。其核心优势在于“自装、自卸、自运”的灵活性。
- 性能表核心：起重性能表的核心是工作幅度、臂长 和额定起重量 三者之间的关系。性能表上标注的起重量是在理想、平坦、坚固的支腿全伸 工况下的最大安全值。
- 安全前提：任何应用都必须以性能表为基础，并严格遵守安全操作规程，包括支腿必须完全伸出、地面坚实、吊物绑扎牢固、严禁超载等。
东风EQ5090JSQL起重性能表应用案例
以下是几个典型的工况应用案例，我们将结合性能表的关键参数进行分析。
案例一：城市建材市场内的型材装卸
工况描述：
- 吊装物：一捆螺纹钢，重量约3.5吨。
- 作业环境：建材市场内部场地，地面为硬化水泥地，空间相对狭窄，周围有商铺和行人。
- 目标：将螺纹钢从货车上卸下，并放置到指定摊位前（距离货车约5米）。
性能表应用与分析：
- 确定工作幅度：吊机需要将货物吊起后，回转并伸臂至距离中心5米的位置放置。因此，关键的工作幅度是 5米。
- 查阅性能表：假设该车配置的吊机在基本臂（最短臂） 状态下，工作幅度5米时的额定起重量为 5.0吨。
- 安全评估：吊物重量3.5吨 < 额定起重量5.0吨。结论：安全，可以操作。
- 操作要点：
- 将车停稳在最佳位置，确保支腿全伸，支撑牢固。
- 使用基本臂或稍伸出二节臂即可，避免不必要的长臂作业，以保持最大的起重能力。
- 由于在人员密集区，需设置警戒线，有专人指挥，动作缓慢平稳。
案例二：电力维修现场的变压器安装
工况描述：
- 吊装物：一台小型配电变压器，重量约4吨。
- 作业环境：路边电线杆旁，地面为夯实土路，需要将变压器吊装到约6米高的台架上。
- 目标：安全、精准地将变压器安装到位。
性能表应用与分析：
- 确定臂长与幅度：不仅要考虑水平移动距离（假设幅度为4米），更要考虑起升高度。6米的高度意味着吊臂需要伸出一定长度。假设吊机全伸臂长可达13米。
- 查阅性能表：在臂长接近全伸（如12米），工作幅度4米时，性能表显示的额定起重量可能仅为 2.5吨。
- 安全评估：吊物重量4吨 > 额定起重量2.5吨。结论：严重超载，绝对禁止！
- 解决方案：
- 调整方案一：尽量靠近作业点停车，减小工作幅度。如果能将幅度控制在3米以内，同臂长下额定起重量可能提升至4吨以上，则满足要求。
- 调整方案二：如果无法靠近，必须使用更大吨位的吊车（如25吨汽车吊）来完成此任务。随车吊在此工况下能力不足。
案例三：仓库内设备移位
工况描述：
- 吊装物：一台大型机床，重量约8吨。
- 作业环境：标准厂房仓库，空间高大，地面坚固。
- 目标：将机床从仓库A区移动到30米外的B区。
性能表应用与分析：
- 识别工况特殊性：此任务的关键不是一次性吊远，而是“吊装+运输”。随车吊的“运输”功能在此凸显优势。
- 分步应用性能表：
- 步骤一（装卸）：将车停在机床旁，以**最小幅度（如2
