好的，我们来详细探讨一下三一SCC600A-8履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，是每次吊装作业前必须查阅和遵守的法律文件。 它不是一个静态的表格，而是会随着主臂长度、副臂长度、工作半径、以及吊车所处的具体工况而动态变化的。

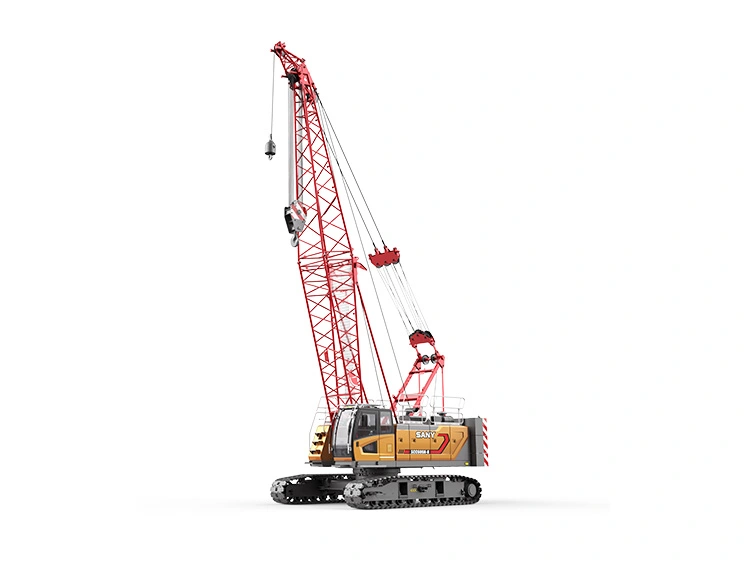

三一SCC600A-8是一款60吨级的履带起重机，其起重性能表主要受以下几种典型工况影响：
- 主臂工况：使用不同长度的主臂进行吊装。
- 固定副臂工况：在主臂末端安装固定角度的副臂，以增加起升高度。
- 塔式副臂工况：安装塔式副臂，用于要求极高起升高度的场合。
下面我们通过几个具体的应用案例来展示如何查阅和应用性能表。
案例一：主臂工况 - 厂房钢结构安装
场景描述： 需要在空旷的场地上安装一段重20吨的钢梁。现场测量得知，吊车支车位置到钢梁安装点的水平距离（即工作半径）约为10米。钢梁需要被吊到约15米的高度。
应用性能表步骤：
确定工况：此任务不需要副臂，因此选择主臂工况。
确定主臂长度：所需高度15米，加上吊钩、索具的高度以及安全余量，选择18米的主臂长度是安全且合适的。
查阅性能表：找到SCC600A-8在 “18米主臂” 工况下的性能表。表格的左侧是“工作半径”，上方可能是“配重”等信息（SCC600A-8通常有固定配重和可选配重，需确认使用的配置）。
假设查表得到以下数据（为示例简化）：
工作半径 (m) 额定起重量 (t) 8 30.5 10 26.0 12 22.0 14 18.5 对比与决策：
- 在10米工作半径下，对应额定起重量为26.0吨。
- 我们的吊物重量为20吨。
- 安全校验：20吨 < 26.0吨，且20吨 / 26.0吨 ≈ 77%，负荷率在安全范围内（通常要求低于85%-90%）。
- 结论：该吊装方案安全可行。
案例二：固定副臂工况 - 设备就位（靠近障碍物）
场景描述： 需要将一台重8吨的设备安装到厂房内部的一个基础上。厂房有屋顶，吊车无法在正上方吊装，必须在厂房外作业。设备基础距离厂房外墙约12米，安装高度约10米。
应用性能表步骤：
确定工况：由于有屋顶阻碍，主臂无法垂直起吊，必须使用副臂进行“远程”投送。这里选择固定副臂工况。
确定臂架组合：
- 主臂长度：为了越过厂房外墙，主臂需要一定长度和角度。假设选择18米主臂。
- 副臂长度：需要覆盖12米的工作半径和10米的高度，选择9米的副臂是合适的。
- 副臂角度：固定副臂通常有30°等几个固定角度，这里选择30°角以获得更大的作业半径。
查阅性能表：找到SCC600A-8在 “18米主臂 + 9米副臂，30°角” 工况下的性能表。
假设查表得到以下数据：
工作半径 (m) 额定起重量 (t) 10 12.5 12 9.2 14 7.0 16 5.5 对比与决策：
- 在12米工作半径下，对应额定起重量为9.2吨。
- 我们的吊物重量为8吨。
- 安全校验：8吨 < 9.2吨，负荷率约为87%，需格外谨慎，确保地面坚实，
