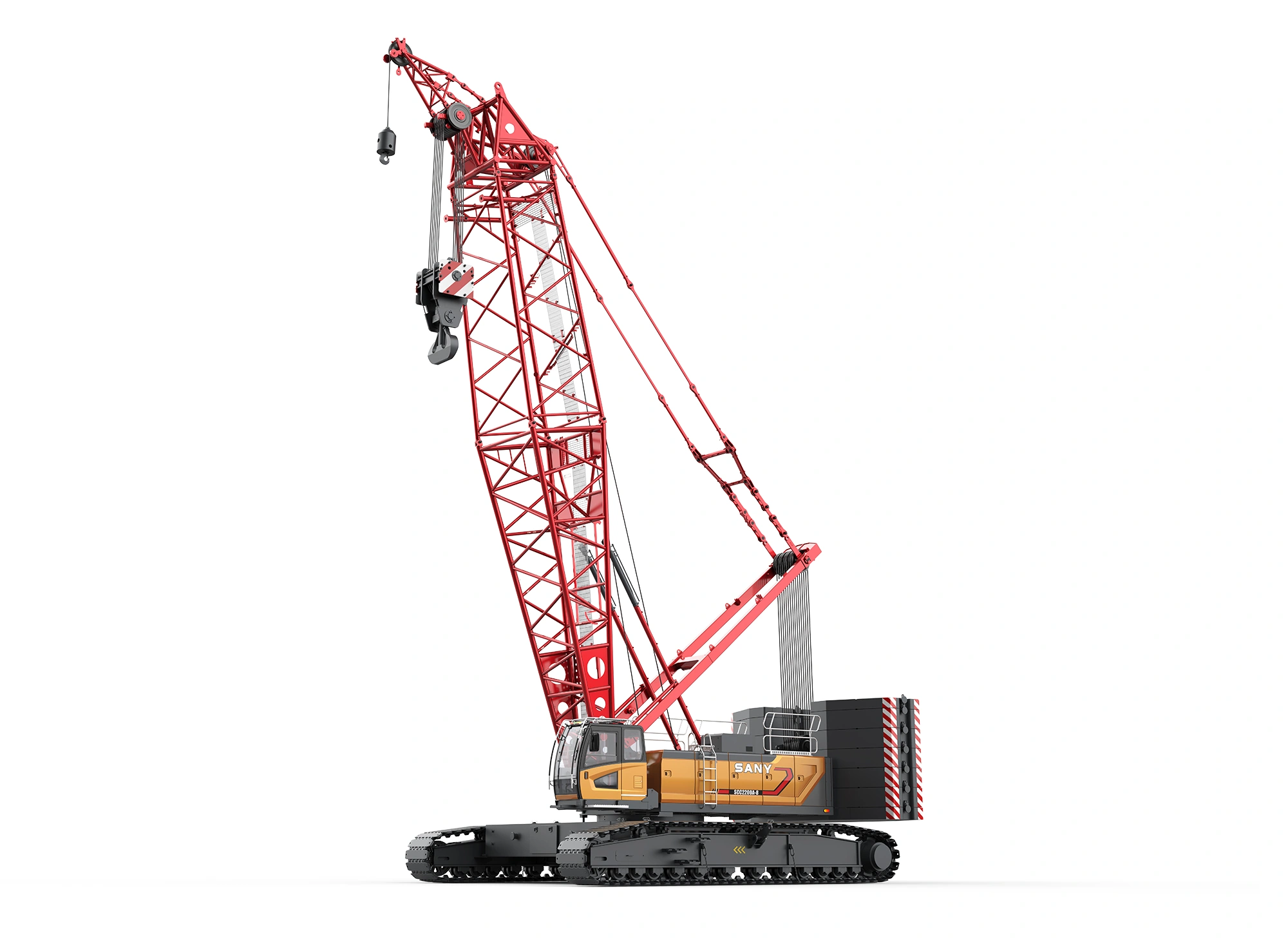

好的，我们来详细解析一下三一SCC2200A-8履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定值，它主要取决于三个关键因素：

1. 工况（主臂长度与角度）： 臂越长，或臂与水平面的夹角（仰角）越小，起重能力越低。
2. 工作半径： 吊钩中心到起重机回转中心的水平距离。半径越大，起重能力越低。
3. 配重配置： 使用不同重量的配重会直接影响起重能力。

SCC2200A-8通常提供多种工况组合，例如：

• 主臂工况： 最常用工况，臂长组合灵活。
• 固定副臂工况（主臂+副臂）： 用于需要跨越障碍物或吊装高度特别高的场合。
• 超起工况： 配备超起装置（如桅杆、配重车），能大幅提升大半径下的起重能力和稳定性，主要用于极限吊装。

下面我们通过几个具体的虚拟案例来演示如何应用性能表。

---

案例一：风电塔筒安装（主臂工况）

项目背景：

• 吊装物件： 风电塔筒最重一节，重量为 85吨。
• 安装高度： 塔筒底部法兰离地高度为 15米。
• 现场条件： 起重机站在坚实平整的地面上，需要将塔筒吊起并精准就位。

应用性能表步骤：

1. 确定工况： 由于高度要求不高（15米），但重量较大，我们选择主臂工况。假设现场配置为90吨配重。
2. 计算所需臂长和半径：
   • 臂长估算： 吊钩高度需要超过15米，加上索具高度和塔筒本身高度，假设需要22米。我们选择 24米 的主臂长度。
   • 工作半径估算： 起重机需要与基础保持一定安全距离，假设计划工作半径为 10米。
3. 查阅性能表（主臂工况，配重90t）：
   • 找到“主臂长度24m”对应的那一列。
   • 在“工作半径”行中找到“10m”。
   • 查看交叉点的数值，假设性能表显示在 10米半径、24米臂长 下的额定起重量为 98吨。
4. 安全校核与决策：
   • 物件重量（85t）< 额定起重量（98t），理论上是可行的。
   • 安全余量： (98t - 85t) / 98t ≈ 13.3%。这个余量考虑了吊具重量（约2-3吨）、风载、动态负荷等，属于可接受范围，但操作需平稳。
   • 结论： 该吊装方案安全可行。吊装指挥和司机需严格按照10米半径和24米臂长的设定进行操作。

---

案例二：化工厂反应器安装（固定副臂工况）

项目背景：

• 吊装物件： 大型反应器，重量 65吨。
• 安装高度： 反应器需安装在一个40米高的钢结构框架顶部。
• 现场挑战： 框架周围有其他设备，起重机无法过于靠近，必须跨越障碍物。

应用性能表步骤：

1. 确定工况： 由于安装高度高且需要跨越障碍，必须使用固定副臂工况。假设配置为 90吨配重，主臂+副臂组合。
2. 确定臂长组合和工作半径：
   • 总高度估算： 安装高度40米，加上反应器高度和索具高度，吊钩至少需要达到50米。我们选择 主臂36米 + 副臂18米，总臂长54米，满足高度要求。
   • 工作半径： 为避开障碍物，起重机站位确定后，工作半径约为 20米。
3. 查阅性能表（固定副臂工况，主臂36m+副臂18m，配重90t）：
   • 找到对应臂长组合的表格。
   • 在“工作半径”行中找到“20m”。
   • 查看交叉点数值，假设性能表显示额定起重量为 78吨。
4. 安全校核与决策：
   • 物件重量（65t）< 额定起重量（78t），理论可行。

   ---
