好的，我们来详细探讨一下三一SCC1000A-8履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 性能表是工程师和操作员在现场做出安全、高效决策的“圣经”。

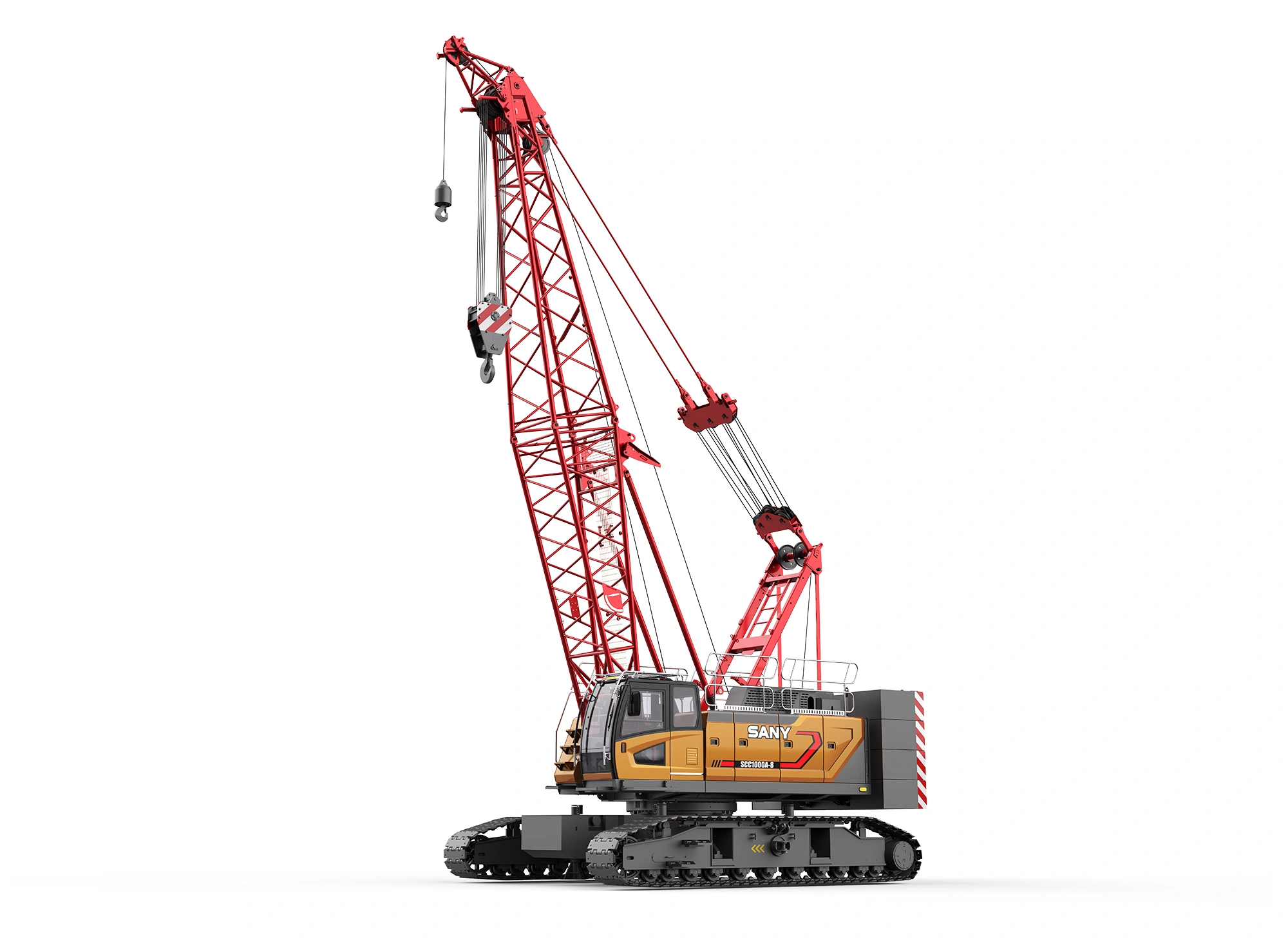

三一SCC1000A-8是一款100吨级的履带起重机，其性能表会根据以下关键变量发生变化：

• 工况配置： 主臂工况、固定副臂工况、带超起装置等。
• 臂长组合： 主臂长度、副臂长度和安装角度。
• 工作半径： 吊钩中心到起重机回转中心的水平距离。
• 配重状态： 车体配重和中央配重的使用情况。
• 地基处理/履带工况： 履带全伸/半伸，对地面压强的要求。

下面我们通过几个典型的实际应用案例来说明如何查询和应用性能表。

案例一：风电设备安装（主臂工况 + 固定副臂工况）

场景描述： 需要安装一台风力发电机的塔筒节，吊装重量为65吨，安装高度（吊钩需达到的高度）为85米。现场地面坚实平整。

应用步骤：

1. 确定工况： 由于高度要求高，单纯的主臂可能无法满足，或性能很差。因此，必须选择主臂+固定副臂的工况。
2. 查询性能表： 找到SCC1000A-8对应《主臂+固定副臂工况起重性能表》。假设我们选择的主臂长度为60米，副臂长度为30米，副臂安装角度为15°。
3. 关键参数匹配：
   • 重量： 我们需要吊装65吨。
   • 幅度（半径）： 为了安全稳定，我们希望工作半径尽可能小。假设塔筒基础位置允许我们在15米半径内作业。
   • 高度校验： 60米主臂 + 30米副臂（在15°角下，有效高度会略低于90米，需查表确认），需要核算吊钩极限高度是否大于85米。性能表通常会标注不同臂长组合下的最大起升高度。经查表，该配置下最大高度约为88米，满足要求。
4. 查表结果： 在性能表中，找到“主臂60m + 副臂30m（15°）”这一页，横向查找工作半径15米，纵向查看对应的额定起重量。假设表中显示在15米半径下的起重量为78吨。
5. 安全判定：
   • 78吨（额定起重量） > 65吨（吊物重量） × 1.1（通常考虑动载系数，安全余量） = 71.5吨。
   • 结论： 该工况配置安全可用。但如果现场条件限制，半径必须扩大到18米，查表得额定起重量可能降至68吨，此时68吨 > 71.5吨？不成立，则该方案不可行，需要调整方案，例如增加配重或使用超起装置。

案例二：厂房钢结构吊装（主臂工况）

场景描述： 在化工厂建设工地，需要吊装一根大型钢梁，重量为45吨，安装位置距离起重机中心约20米，安装高度为25米。

应用步骤：

1. 确定工况： 安装高度不高，但重量较大。使用纯主臂工况即可，这是最常用、效率最高的工况。
2. 查询性能表： 找到SCC1000A-8的《主臂工况起重性能表》。
3. 关键参数匹配：
   • 臂长选择： 安装高度25米，考虑到吊索具和吊钩高度，选择36米的主臂足够，且较短的主臂起重性能更好。
   • 幅度（半径）： 20米。
4. 查表结果： 在“主臂36m”的性能表中，查找工作半径20米对应的额定起重量。假设表中数据为52吨。
5. 安全判定与额外考量：
   • 52吨（额定） > 45吨（吊物） × 1.1 = 49.5吨。
   • 结论： 从重量上看是安全的。
   • 重要提示： 性能表通常基于360°全回转工况。但此场景是化工厂，周围可能有已安装的设备。如果起重机需要带着重物在某个区域（如侧后方）回转，
