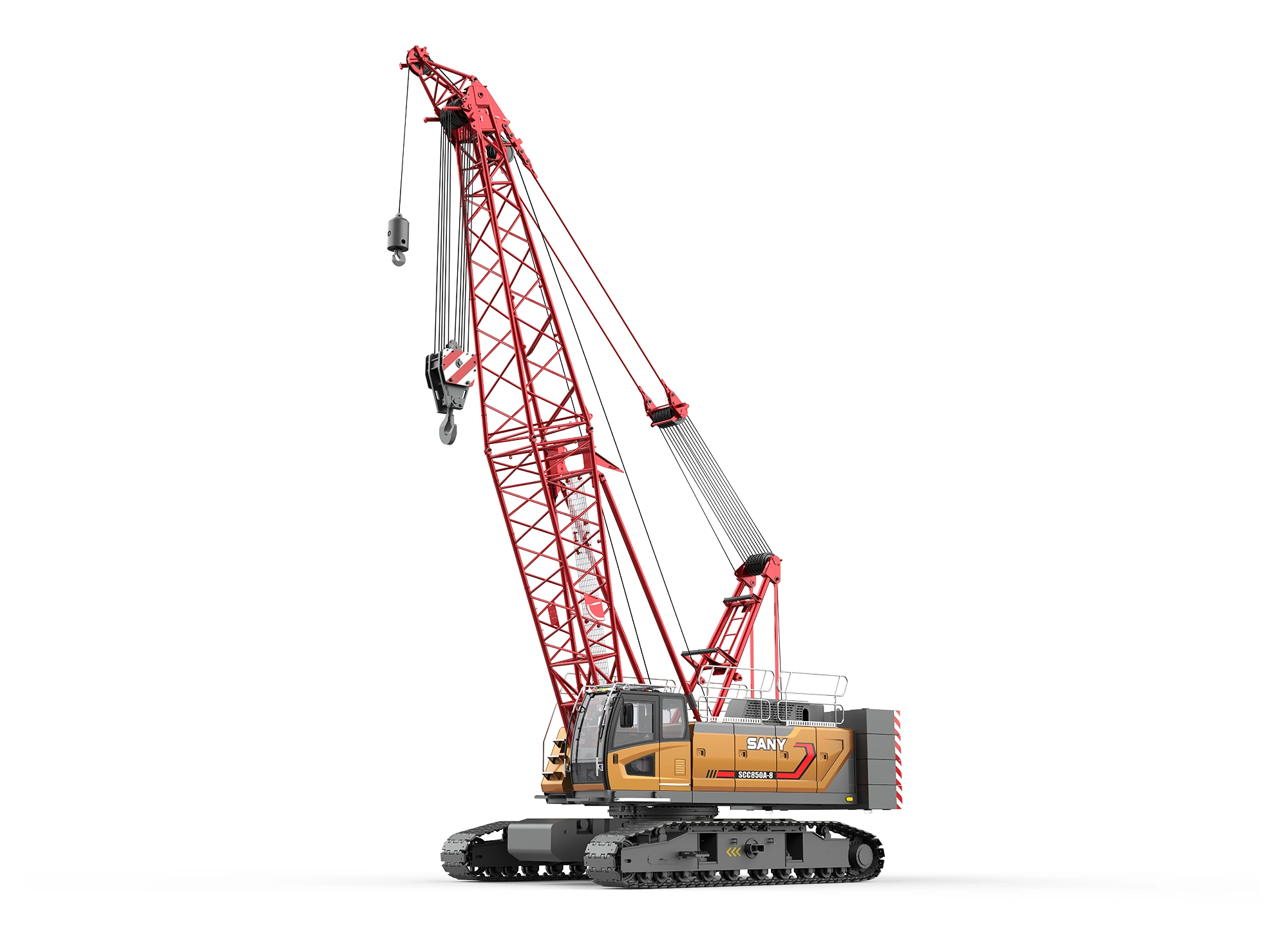

好的，我们来详细解析一下三一SCC850A-8履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是一成不变的，它严重依赖于具体的工况配置。 起重性能表就是用来在不同条件下，查询安全起重量的“说明书”。

一、理解SCC850A-8的关键工况参数

SCC850A-8（850吨）的性能表主要受以下几个因素影响，应用前必须明确：

1. 主臂工况： 使用多长的主臂？是纯主臂，还是主臂+固定副臂（即塔式工况）？
2. 作业半径： 吊物重心到起重机回转中心的水平距离。
3. 配重状态： 使用多少吨的配重？是中心压重（CRW）还是后置超起配重（SSL）？
4. 超起装置： 是否使用超起桅杆和超起配重？超起半径是多少？（这是大吨位履带吊提升性能的关键）
5. 臂架组合角度： 在塔式工况下，主臂与固定副臂之间的夹角。

二、应用案例场景分析

我们假设一个典型的吊装项目：在某大型石化建设项目中，需要吊装一个重达150吨的反应器，将其安装到30米高的混凝土基础上。

案例步骤：

第一步：确定吊装方案和基本参数

• 吊物重量： 150吨（包括吊钩、索具等所有附加重量）。
• 就位高度： 基础高30米，反应器本身高10米，吊装索具高度约5米。因此，吊钩需要提升的高度约为 30m + 10m/2 + 5m ≈ 40米（粗略估算，需精确计算）。
• 作业半径： 由于现场设备布置，起重机中心需要距离基础边缘12米，加上基础半径，作业半径初步定为16米。
• 场地条件： 地面坚实，满足履带吊接地比压要求。

第二步：选择合适的工况配置

• 需求分析： 需要40米以上的起升高度，16米的作业半径，吊重150吨。
• 配置选择：
  • 选项一：纯主臂工况。 查询性能表，如果使用较短的纯主臂（如42米），在16米半径下，其起重能力可能远超150吨，但起升高度可能无法达到40米。
  • 选项二：主臂+固定副臂（塔式工况）。 这是更常见的选择。塔式工况可以提供更大的起升高度，但起重能力会相应降低。
• 决策： 由于高度要求，我们选择塔式工况。假设我们选择 主臂42米 + 固定副臂24米 的组合。

第三步：查询性能表并验证

现在，我们需要查阅SCC850A-8在 “42m主臂 + 24m固定副臂，塔式工况” 下的性能表。性能表通常如下格式（数值为示例，非真实数据）：

作业半径 (m)	配重200t + 超起200t (半径18m)	配重200t + 超起200t (半径22m)	配重300t + 超起300t (半径18m)
14m	180t	190t	220t
16m	165t	175t	200t
18m	150t	160t	180t
...	...	...	...

• 分析：
  1. 我们的作业半径是 16米。
  2. 如果我们选择 200t配重 + 200t超起配重，超起半径18米 的配置，查表得起重能力为 165吨。
  3. 165吨 > 150吨（吊物重量），从起重能力上看，此配置是可行的。
  4. 但安全起见，我们可能希望有更大的余量。可以选择 200t配重 + 200t超起配重，超起半径22米 的配置，能力为175吨；或者更强大的 300t+300t 配置，能力为200吨。这取决于现场的超起配重摆放空间和成本考虑。

第四步：考虑性能表的其他限制

性能表上的数值只是静态起重能力。在实际应用中还必须考虑：

• **额定
