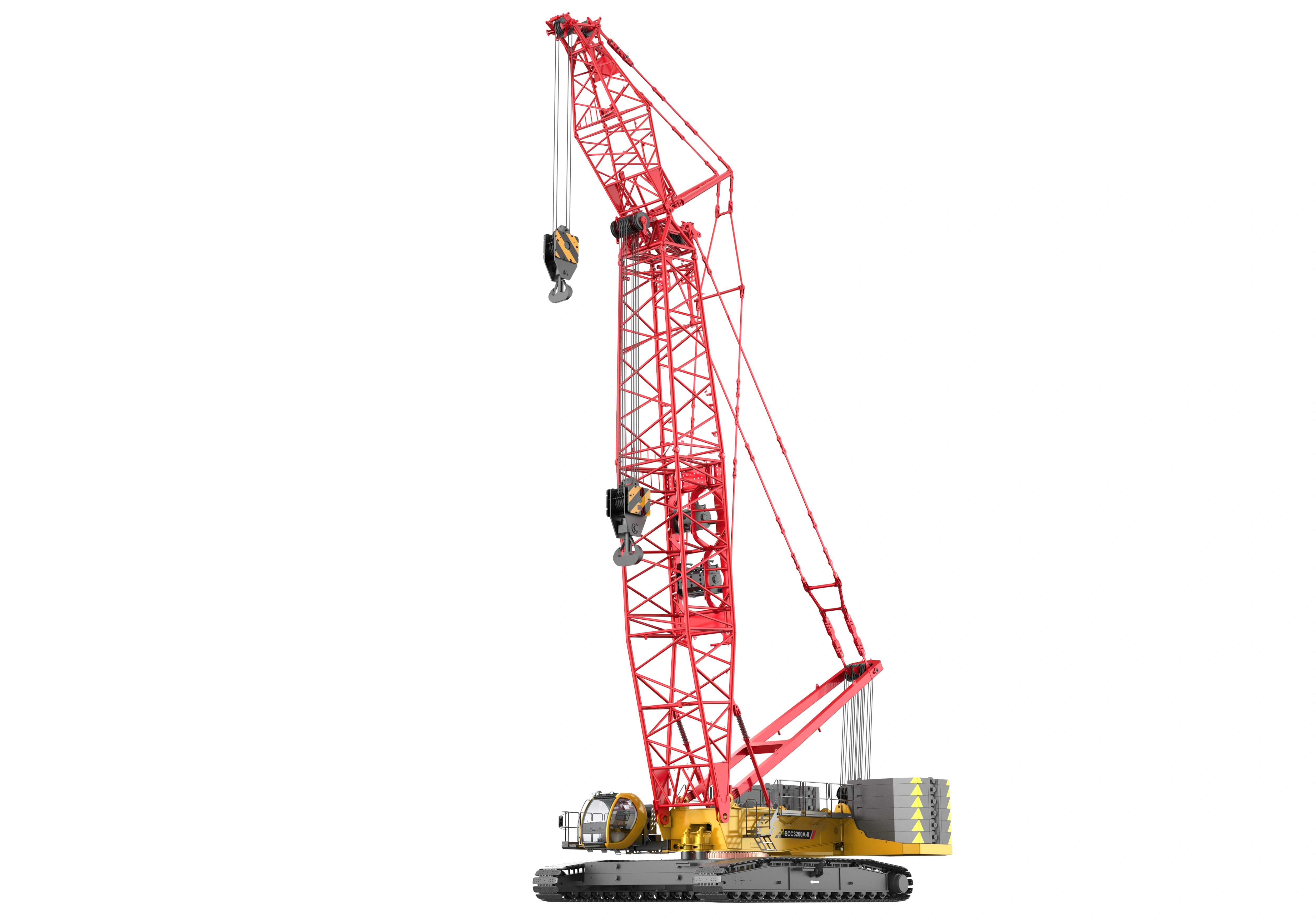

好的，我们来详细解析一下三一SCC3200A-9履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何吊装方案都必须严格基于性能表进行制定和校核。

SCC3200A-9 基本参数回顾：

• 最大起重量： 320吨
• 主臂工况： 主臂长度 18米 ~ 96米
• 固定副臂工况： 主臂+固定副臂，最长可达 96米 + 60米 = 156米
• 变幅副臂工况： 用于特殊高、重工况，主臂+变幅副臂组合。
• 主要工况配置： 性能表会根据不同的配重、超起配重、主臂长度、工作幅度（回转半径） 等条件给出不同的额定起重量。

应用案例解析

以下是三个典型的工况应用案例，展示如何查询和使用性能表。

案例一：常规设备安装（主臂工况）

• 场景描述： 在某化工厂区内，需要将一台重 85吨 的反应器吊装到15米高的混凝土平台上。设备就位位置距离起重机中心约 16米。现场地面坚实，作业空间充足。
• 工况选择与性能表查询步骤：
  1. 确定主臂长度： 设备高+吊索具高度+安全裕量 ≈ 15m + 4m = 19m。为确保安全，选择 24米 主臂。
  2. 确定配置： 此重量在起重机能力范围内，使用标配重（通常为85吨），无需超起装置。
  3. 查询性能表： 找到“24米主臂，标配重”的性能分表。
  4. 交叉查询： 在表中，找到 工作幅度（半径）16米 这一列，查看对应的额定起重量。
     • 假设查表结果为：在16米幅度，24米主臂下，额定起重量为 98吨。
  5. 安全校核：
     • 设备重量 85吨 < 额定起重量 98吨。
     • 负荷率 = 85 / 98 ≈ 86.7%。（注意：对于重要设备安装，通常要求负荷率低于85%，此值略高，需谨慎评估）
• 决策与调整：
  • 方案一（优化）： 尝试将起重机位置稍微靠近安装点，将工作幅度减小到14米。假设14米幅度下额定起重量为110吨，则负荷率降至77%，更为安全可行。
  • 方案二（调整配置）： 如果无法移动起重机，可以考虑增加配重（如使用110吨配重），重新查表，看16米幅度下的额定起重量是否会增加，以降低负荷率。
• 结论： 通过性能表，我们精确确定了起重机的能力，并通过调整位置或配置，确保了吊装的安全性和可行性。

案例二：风电塔筒吊装（带超起的主臂工况）

• 场景描述： 吊装一节重 100吨 的风电塔筒。要求安装高度为30米，工作幅度（由于场地限制，起重机不能太靠近基础）为 22米。
• 工况选择与性能表查询步骤：
  1. 确定主臂长度： 30m + 安全高度 ≈ 36米。选择 42米 主臂以留有余地。
  2. 确定配置： 100吨的重量在较大幅度下，标配重可能已不足。必须使用超起装置。假设选用 150吨超起配重，超起半径12米。
  3. 查询性能表： 找到“42米主臂，150吨超起配重”的性能分表。
  4. 交叉查询： 在表中找到 工作幅度22米 对应的额定起重量。
     • 假设查表结果为：额定起重量为 108吨。
  5. 安全校核：
     • 设备重量 100吨 < 额定起重量 108吨。
     • 负荷率 = 100 / 108 ≈ 92.6%。（此负荷率过高，非常危险！）
• 决策与调整：
  • 92.6%的负荷率是不可接受的。必须立即调整方案。
  • **方案一（增加超起配
