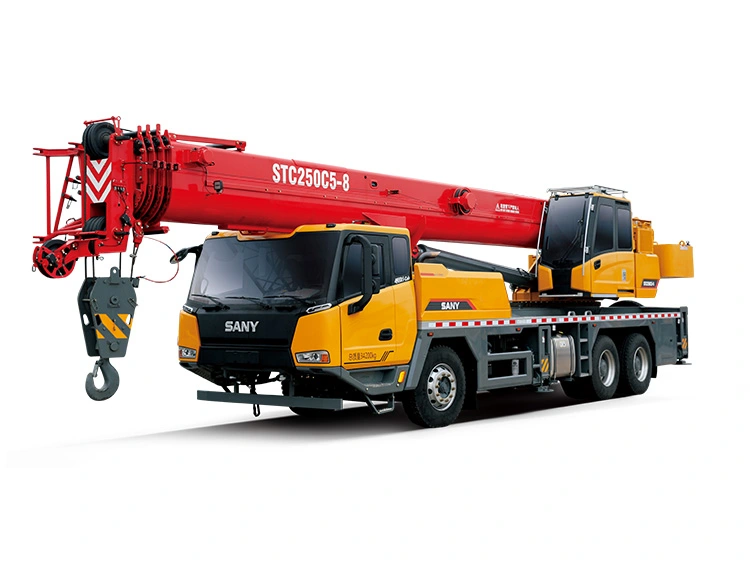

好的，我们来详细解析一下三一STC250C5-8 Max这款25吨级汽车起重机其《起重性能表》在实际工作中的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 任何不查表、凭经验“毛估估”的操作都是极其危险的。

一、理解STC250C5-8 Max起重性能表的关键要素

在分析案例前，必须先看懂性能表上的几个关键参数：

1. 工况：STC250C5-8 Max通常有以下几种主要工况，性能表会分开列出：

   • 主臂工况：使用基本臂（10.4米）至全伸臂（31.5米或40.5米，取决于配置）进行吊装。这是最常用的工况。
   • 副臂工况：主臂全伸后，再接上副臂（通常有7.5米、9.5米等），用于需要更高起升高度但吊重较轻的场合。
   • 支腿跨距：性能表基于不同的支腿全伸跨距（如6.1米 x 6.1米）。跨距越大，稳定性越好，起重能力越强。作业时必须严格按照要求的支腿跨距打支腿。

2. 两个决定性参数：

   • 工作幅度：吊钩中心到起重机回转中心的水平距离。这是影响起重能力最关键的参数。 幅度越大，起重能力急剧下降。
   • 臂长：起重机主臂伸出的长度。

3. 额定起重量：在特定臂长和幅度下，起重机安全起吊的最大重量。这个数值已经考虑了起重机的稳定性（抗倾覆能力）。

二、应用案例解析

我们假设一个典型的工地场景：需要将一批预制混凝土楼板吊装到一栋在建楼房的二楼。

案例1：近距离重物吊装（主臂工况）

• 任务：将一块重量为 10吨 的预制板吊装到距离起重机约 5米 远的位置。
• 应用步骤：
  1. 确认工况：此任务不需要很长的臂长，使用主臂工况即可。
  2. 查阅性能表：找到“主臂起重性能表”。
  3. 确定关键参数：
     • 幅度：5米。
     • 吊重：10吨。
  4. 查找对应能力：在性能表中，查看“5米”幅度这一列。你会发现，即使使用较长的臂长（例如20米），在5米幅度下的额定起重量也远远大于10吨（可能超过20吨）。
• 分析与决策：
  • 安全性：10吨 < 额定起重量，安全。
  • 效率优化：由于重量远低于额定能力，可以选择一个合适的臂长（比如伸出15米左右），以保证有足够的起升高度，同时操作起来更灵活。不需要把臂伸到最长。
  • 注意事项：虽然能力足够，但仍需平稳操作，防止重物摆动。

案例2：中远距离、需要一定高度的吊装（主臂工况）

• 任务：将一台重量为 7吨 的空调机组吊装到楼顶，起重机需要离建筑物边缘约 12米，楼顶高度约 15米。
• 应用步骤：
  1. 确认工况：高度15米，主臂完全可以满足，使用主臂工况。
  2. 查阅性能表。
  3. 确定关键参数：
     • 幅度：12米（这是关键限制因素）。
     • 所需臂长：粗略计算，臂长需要 ≥ √(幅度² + 高度²) = √(12² + 15²) ≈ 19.2米。考虑到吊钩、索具等高度，选择 20米 臂长是合理的。
     • 吊重：7吨。
  4. 查找对应能力：在性能表中，找到“臂长20米”这一行，与“幅度12米”这一列的交点，查看额定起重量。假设查表结果为 8.5吨。
• 分析与决策：
  • 安全性：7吨 < 8.5吨，安全，但有较小余量。
  • 风险控制：此时安全余量不大，必须格外小心：
    • 精准定位：确保起重机停在最理想的位置，使幅度尽可能接近
