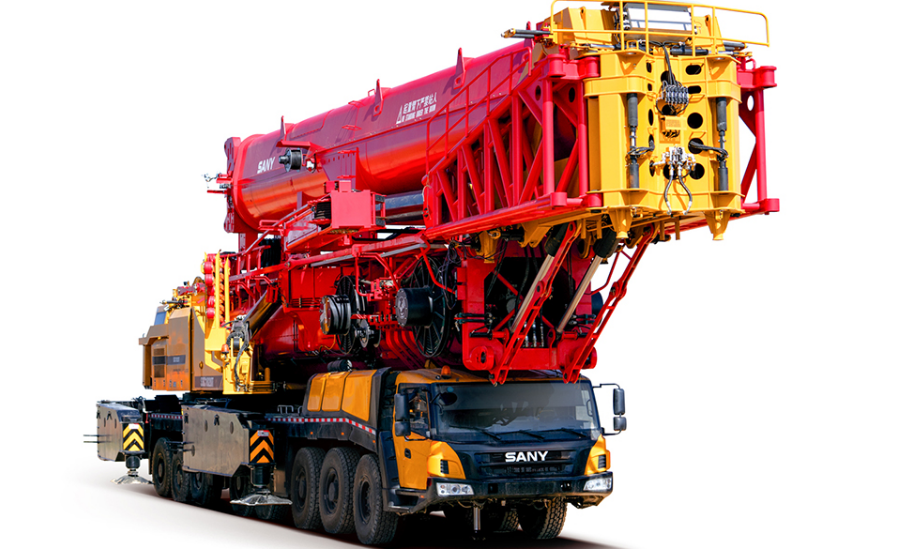

好的，我们来详细解析一下三一SSC1020T风电专用全地面起重机在不同工况下，其起重性能表的具体应用案例。

首先，需要理解SSC1020T的核心特点：

• 风电专用：专为风机吊装设计，主臂工况强大，通常配备有强大的超起装置（SSL/SSLb工况）。
• T（Telescopic）：代表伸缩臂，与履带吊的桁架臂不同，其性能表基于主臂长度和角度。
• 关键参数：起重能力与主臂长度、工作幅度（回转半径）、配重和超起状态密切相关。

起重性能表的核心要素解读： 在查看性能表时，您会看到多个维度的表格，主要关注：

1. 工况：如“主臂+超起”、“主臂+超起+风电臂”等。这是选择的基础。
2. 配重：车上配重和车下配重的配置，直接影响起重能力。
3. 主臂长度（L）：从基本臂到全伸臂的长度。
4. 工作幅度（R）：吊钩中心到起重机回转中心的水平距离。
5. 额定起重量（Q）：在特定L和R下，允许的最大起吊重量。

应用案例场景分析

假设我们需要吊装一台风机的机舱（轮毂），其重量为95吨，计划安装高度（吊钩需达到的高度）约为110米。

案例一：主臂工况吊装（假设机舱重量较轻或安装高度较低）

场景：吊装一个重40吨的变压器，安装高度为30米。 应用步骤：

1. 确定工况：由于重量和高度都不算极端，我们首先考虑不使用超起的基本主臂工况，以简化操作、提高效率。
2. 计算所需幅度和臂长：
   • 臂长估算：安装高度30米，加上吊索具高度（约5米），吊钩需达到35米。考虑到吊臂角度，主臂长度至少需要 35 / sin(吊臂角度)。假设我们计划在70°左右工作，sin(70°)≈0.94，则所需臂长 ≈ 35 / 0.94 ≈ 37.2米。我们可以选择 40米 左右的主臂。
   • 幅度确定：根据现场布置，起重机中心需要距离变压器基础一定距离，假设这个幅度 R = 10米。
3. 查性能表：
   • 找到 “主臂工况” 性能表（无超起）。
   • 在“主臂长度（L）”列中找到 40米。
   • 在“工作幅度（R）”行中找到 10米。
   • 行列交叉点即为该工况下的额定起重量。假设表中显示为 58吨。
4. 安全校核：
   • 吊装物重量40吨 < 额定起重量58吨。
   • 安全余量充足（58/40=1.45 > 1.1的安全系数要求，但实际作业需考虑动载等因素，需严格遵守表内限制）。
   • 结论：该工况可行。

案例二：主臂+超起（SSL）工况吊装风机机舱（核心应用）

场景：吊装95吨的机舱，安装高度110米。 应用步骤：

1. 确定工况：重量大、高度高，必须使用主臂+超起（SSL）工况以提供足够的起重能力和稳定性。
2. 配置确认：根据性能表要求，使用最大配置的车上配重+车下配重，并正确展开超起桅杆和超起配重。
3. 计算所需幅度和臂长：
   • 臂长估算：安装高度110米，加上吊索具和安全余量，吊钩需达到约118米。SSC1020T的最大主臂长度可能超过120米。我们需要选择一个接近最大长度的臂长，例如 118米。
   • 幅度确定：风机塔筒底部有足够空间，但需保证吊臂不碰塔筒。通常幅度会控制在 14米到20米 之间。假设本次作业计划幅度 R = 16米。
4. 查性能表：
   • 找到 “主臂+超起（SSL）工况” 性能表，并确认对应的配重配置。
   • 在“主臂长度（L）”列中找到 118米。
   • 在“工作幅度（R）”行中找到 **
