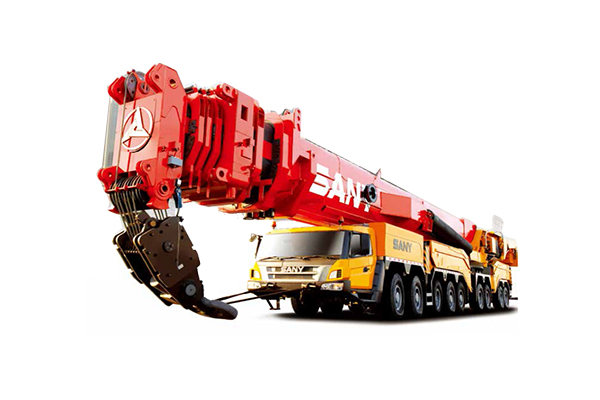

好的，我们来详细探讨一下三一SAC1100S全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，要理解性能表的应用，必须先明白其核心构成。SAC1100S的性能表不是一个单一表格，而是一个系列表格，其数据取决于以下几个关键因素：

1. 主臂工况： 基本臂（全伸）长度、不同臂长组合。
2. 副臂工况： 是否安装副臂，以及副臂的长度和角度（如30°、15°等）。
3. 支腿模式： 全支腿（通常是最强工况）、半支腿或特定跨距。
4. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键变量。
5. 配重： 使用的配重吨位（如0t， 28.5t， 46.5t， 84.5t等）。

核心原则：性能表是吊装作业的“法律”，任何操作都必须在性能表允许的范围内进行。

应用案例场景分析

以下是三个典型的应用案例，展示如何查询和使用性能表。

案例一：城市立交桥预制箱梁安装（主臂工况）

• 任务描述： 在市区一座立交桥工地，需要将一片重35吨的预制混凝土箱梁吊装到桥墩上。桥墩高度约12米。现场空间有限，起重机需要在一定距离外进行吊装。

• 工况选择与性能表查询步骤：

  1. 确定工况： 由于桥墩不高，使用主臂即可满足要求。选择 主臂工况，全支腿模式，使用最大配重（84.5t）以确保安全余量。
  2. 确定关键参数：
     • 吊装重量： 35吨（需包含吊钩、索具重量，假设总计约37吨）。
     • 所需幅度： 由于场地限制，起重机中心需距离桥墩中心约14米。
     • 所需臂长： 桥墩高12米，吊索具高度约3米，构件高度约2米，加上安全余量，臂长至少需要20米。
  3. 查询性能表：
     • 找到 SAC1100S 主臂工况，配重84.5t 的性能表。
     • 在表中，找到 “臂长”为20米 这一列。
     • 沿着这一列向下看，找到 “幅度”为14米 这一行。
     • 查看交叉点的数值，即为该工况下的额定起重量。假设查表结果为 41吨。
  4. 安全校核与决策：
     • 额定起重量（41吨） > 实际吊重（37吨）。
     • 安全余量计算： (41 - 37) / 37 ≈ 10.8%，符合一般安全规范（通常要求有足够余量，特别是在重要构件吊装时）。
     • 结论： 该工况安全可行。操作时，必须将幅度严格控制在14米以内，缓慢平稳操作。

案例二：风力发电机组设备检修（主臂+副臂工况）

• 任务描述： 在一个风电场，需要对一台风机进行检修，更换塔筒内的部件。部件重量为8吨，需要吊至80米高的塔筒顶部平台。

• 工况选择与性能表查询步骤：

  1. 确定工况： 80米的高度远超主臂极限长度（SAC1100S主臂最长约60多米），必须使用 主臂+副臂 工况。
  2. 确定关键参数：
     • 吊装重量： 8吨（含吊具）。
     • 所需幅度： 风机塔筒有一定直径，但吊装目标在顶部中心，幅度可以很小，假设为 8米（实际可能更小）。
     • 所需臂长组合： 主臂伸出一定长度，再接副臂。假设选择工况为：主臂伸至50米，加装27米副臂，总臂长超过77米，加上吊钩以上高度，满足80米要求。副臂角度设为30°以增加稳定性。
  3. 查询性能表：
     • 找到 SAC1100S 主臂+副臂工况 的性能表，具体是 **“主臂50m + 副臂27m，副臂角度30°
